Détails sur le produit:
Conditions de paiement et expédition:
|
| Type: | Boîtier de contrôle de distribution | Formulaire: | Type entièrement emballé |
|---|---|---|---|
| Tension de fonctionnement: | Haute tension | Catégorie de protection de Shell: | IP67 |
| Courant évalué: | 1250A | Matériel de Shell: | plat Aluminium-enduit de zinc |
| Surligner: | mécanisme isolé par gaz à haute tension,mécanisme électrique à haute tension |
||

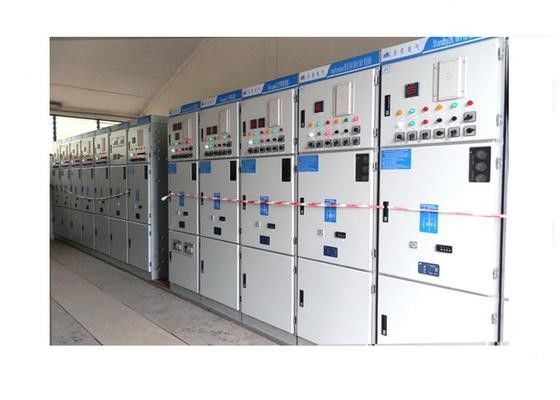

Le gaz à haute tension des GIS SF6 du mécanisme/33kV 1250A a isolé le mécanisme
Aperçu :
Le mécanisme habillé metaI de lnsulatlon d'intérieur de gaz de la série XGN49 convient à la centrale, à la sous-station, à la sous-station combinée et au système d'alimentation électrique, qui est barre omnibus simple d'intérieur triphasée à C.A. et sectionnement de la barre omnibus simple avec 50Hz, tension évaluée par 35kV, employée pour commander, accepter et distribuer le courant électrique.
Paramètres rapides :
| Tension évaluée | 40.5kV |
| Fréquence évaluée | 50,60Hz |
| Courant évalué | 1250A |
| Court-circuit évalué cassant le courant | 25, 31,5, 40kA |
| Courant de fabrication évalué | 50, 63, 80kA |
| Tension de tenue de fréquence de puissance de la minute I | 95kV (entre phases, phase à la terre) |
| 118kV (betwwen en isolant le clearnace) | |
| Tension de tenue évaluée de tension de choc de foudre | 185kV (entre phases, phase à la terre) |
| 215kV (betwwen en isolant le clearnace) | |
| Degré de protection | IP67 (compartiment plein de gaz) IP4X (compartiment de BT) |
Entretenez l'état ambiant :
Température de l'air : Maximum : +40, minute : -25 (la moyenne n'est pas plus de 35 en 24 heures)
Altitude au-dessus de niveau de la mer : <>
Humidité d'air : L'hygrométrie moyenne mesurée en 24 heures n'est pas plus de 95%, l'hygrométrie moyenne par mois n'est pas plus de 90%, la pression moyenne de vapeur d'eau mesurée en 24 heures n'est pas plus que 2.2kPa, la pression moyenne de vapeur d'eau par mois n'est pas plus le kPa de 1,8.
Sans vibration lourde fréquente
La gamme de la perturbation électromagnétique d'induction du système secondaire n'est pas plus que 1.6kV
Les conditions exclues de ci-dessus ont besoin d'être en pourparlers avec le fabricant.
Avis de commande :
Veuillez fournir ces matériaux suivants tout en passant commande :
Nombre d'A. Scheme de boucle principale et de diagramme de système simple de fil, diagramme de Pareto ;
Diagramme de câblage de B. Layout de boucle secondaire, diagramme terminal de Pareto ;
C. Type, spécifications, quantité de composants électriques à l'intérieur du mécanisme ;
D. Si sans n'importe quelle demande du matériel et des spécifications de la barre omnibus des clients, ils montent avec le manufacturer'requirement ;
E. Si le mécanisme est employé en état environnemental spécial, il devrait être marqué tout en passant commande ;
F. Si sans n'importe quelle demande, la couleur de mécanisme est jusqu'aux manufacturer'standards ;
G. énergie stockée, contrôle, tension de l'alimentation d'énergie de signal en circuit auxiliaire ;
H. utilisation de chaque côté des GIS ;
I. variété et quantité des besoins de pièces de rechange et d'accessoires.
