Détails sur le produit:
Conditions de paiement et expédition:
|
Dimension (largeur*profondeur*hauteur): | 800*1500*2300, 800*1660*2300, 1000*1500*2300 | Le type: | Boîtier de contrôle de distribution |
---|---|---|---|
Application: | Cabinet de météorologie | Shell Protection Grade: | IP4X |
Surligner: | mécanisme plaqué de métal,les gis intoxiquent le mécanisme isolé |

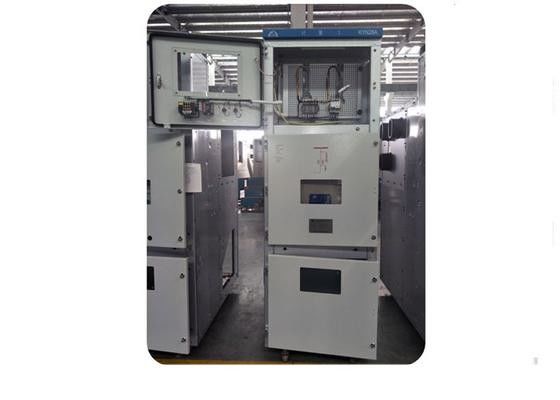

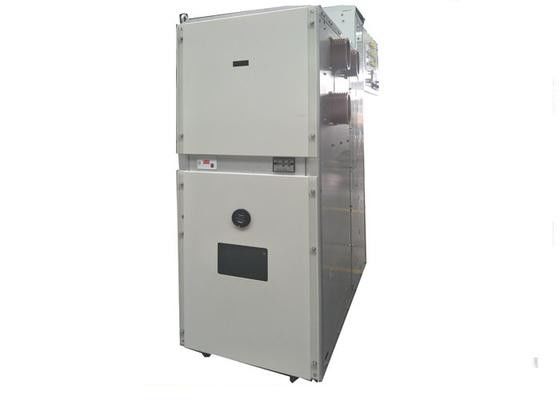

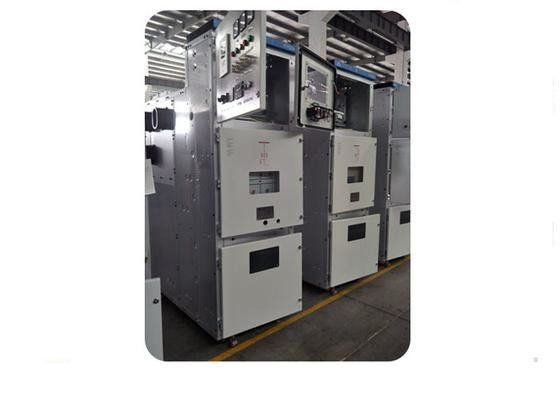

KYT8 (KYN28A) - 24 Armoire de mesure de l' appareil de commutation électrique à revêtement métallique de sécurité
Résumé
KYN28-24 type blindé retirer AC métal- échangeur cabinet est trois-phase AC50Hz, tension nominale 24KV équipement de distribution d'énergie intérieure.Comme les centrales électriques, les sous-stations,Les entreprises industrielles et minières doivent accepter et distribuer de l'énergie électrique pour contrôler Il peut également être utilisé pour contrôler le lieu de fonctionnement fréquent.
1. Condition de service
2. Structure
2.1 Emballage
Le boîtier de commutateur adopte une tôle d'acier d'aluminium zinc importée par le traitement de la machine-outil CNC et utilise une fabrication en plusieurs fois, une résistance à l'oxydation et à la corrosion, un poids léger,résistance du mécanisme.
L'enceinte avec degré de protection IP4X est divisée en quatre compartiments séparés, lorsque la porte ouvre le compartiment et les disjoncteurs le degré de protection est IP2X
2.2 Chariot électrique (VCB)
Le cadre du chariot est assemblé avec une tige mince après la machine-outil CNC. Le chariot est coordonné avec l'appareil de commutation pour rendre l'interverrouillage mécanique sûr et fiable.Les chariots avec les mêmes spécifications sont interchangeables..
Le chariot de disjoncteur est équipé d'un disjoncteur sous vide et d'autres équipements auxiliaires, le VCB peut être un circuit VD4 d'ABB ou VT19 fabriqué par nous-mêmes.Il peut être verrouillé de manière fiable en position déconnectée, position d'essai pour assurer un blocage fiable.
2.3 Composant de la barre de bus
Le bus de branche est relié à la boîte de contact statique et à la barre de bus principale sans autres supports.
Cette construction peut empêcher efficacement l'accident de se propager à d'autres armoires.
2.4 Armoire à instruments
Toutes sortes d'interrupteurs, d'indicateurs d'état et d'instruments de mesure, etc., peuvent être montés sur la porte de l'instrument.sont équipés à l'intérieur de l'armoire à instruments.
2.5 Blocage à échec
Il y a un verrou mécanique "anti-5" entre le disjoncteur, le VCB et la porte du panneau, une mesure fiable pour éviter un mauvais fonctionnement, un entretien pratique et sûr, un fonctionnement flexible.
3Dimension et poids extérieurs
La hauteur H (mm) 2450 | ||
Largeur w ((mm) | Le courant nominal de la barre de débit est jusqu'à 1250A | 1000 |
Le courant nominal de la barre de bus de branche est jusqu'à 1600A et au-dessus | 1200 | |
Profondeur d ((mm) | Les câbles entrants et sortants | 1810 |
Alimentateur aérien entrant et sortant | 2200 | |
Poids ((kg) 800 à 1200 |
