Détails sur le produit:
Conditions de paiement et expédition:
|
| Tension nominale: | 12KV | Altitude: | jusqu'à 1, 000m au-dessus du niveau de la mer |
|---|---|---|---|
| Courant évalué: | 630 A | fréquence: | 50 hertz |
| Surligner: | disjoncteur à haute tension de vide,disjoncteur de HT |
||

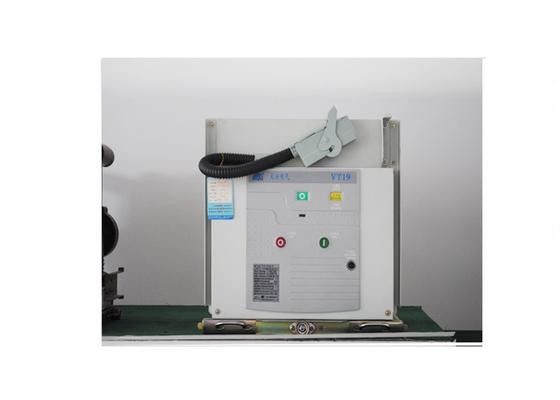

becher d'intérieur structuré de circuit de vide scellé par 12kv à C.A. de haute tension
NINGBO TIANAN (GROUPE) CIE., LTD.
Généralités
Le disjoncteur d'intérieur de vide de HT VT19-12 est utilisé dans le système électrique triphasé à C.A. de 50HZ, 12kV. Il est employé en tant que département de contrôle et de protection dans la société d'extraction, l'usine de puissance et la sous-station. En raison de ses avantages spéciaux, il est également approprié au site qui fréquemment opération sous le courant évalué ou le courant de rupture multiple de court-circuit.
Le disjoncteur est identifié par quelques normes nationales et normes relatives internationales, telles que GB1984, GB/T11022, DL/T403 et IEC62271, etc. Il a la différence de niveau fiable, utilisée comme département de camion ou département fixe d'installation.
état 2.Service
État normal
Température ambiante +40℃~-15℃
Hygrométrie ambiante ≤95% de moyenne quotidienne d'humidité
MPA-3 moyen quotidien du ⅹ 10 de la pression ≤2.2 de courant
Hygrométrie moyenne mensuelle ≤90%
MPA-3 moyen mensuel du ⅹ 10 de la pression ≤1.8 de courant
Altitude ≤1000m
Degré de tremblement de terre <8>
Le site n'a aucune eau, aucune marchandise du feu et marchandises d'explosion, aucune marchandise chimique et tremblement sérieux.
État spécial
Si l'utilisateur a une certaine condition spéciale, négociez svp par fabrication et utilisateur.
Le paramètre principal du disjoncteur 12KV
| Tension évaluée | 12kV | ||||
| Fréquence évaluée | 50Hz | ||||
| Fracture évaluée de /isolated de tension de tenue aux chocs d'éclairage (entre les phases, la phase à la terre) | (75)/85kV (valeur de crête) | ||||
| Fracture évaluée de /isolated de tension de tenue de la puissance 1min (entre les phases, la phase à la terre) | (42)/48kV (R.M. s) | ||||
| Ordre évalué d'opération | O-0.3s-CO-180s-CO | ||||
| Courant évalué (a) | 630,1250 | 1250~3150 | 1250~3150 | 3150,4000 | |
| Court-circuit évalué cassant le courant (R.M. s, ka) | 20/25 | 31,5 | 40 | 50 | |
| Court-circuit évalué faisant le courant (valeur de crête, ka) | 50/63 | 80 | 100 | 125 | |
| Tenue de courte durée évaluée actuelle/temps continu de court-circuit (kA/s) | 20,25/4 | 31.5/4 | 40/4 | 50/4 | |
| Courant maximal évalué de tenue (ka) | 50/63 | 80 | 100 | 125 | |
| Cassant des périodes du courant évalué de court-circuit (temps) | 30 | 30 | 30 | 20 | |
| Durée mécanique (périodes) | 20000 | 20000 | 10000 | 10000 | |
| Poids (kilogrammes) | Type fixe | ≤200 | |||
| Type de camion | ≤250 | ||||
