Détails sur le produit:
Conditions de paiement et expédition:
|
| Courant évalué: | 630 1250 2000A | Altitude: | jusqu'à 1 000m au-dessus du niveau de la mer |
|---|---|---|---|
| fréquence: | 50 (60) HERTZ | Tension nominale: | 40.5kV |
| Degré de protection: | IP4X, IP2X | Application: | &distribution de transport d'énergie |
| Surligner: | mécanisme électrique à haute tension,mécanisme isolé par gaz |
||
Description de produit :

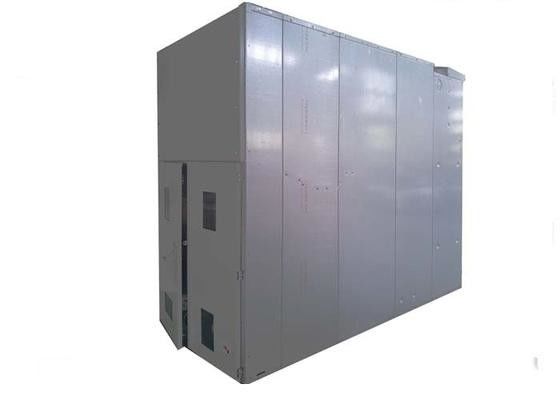

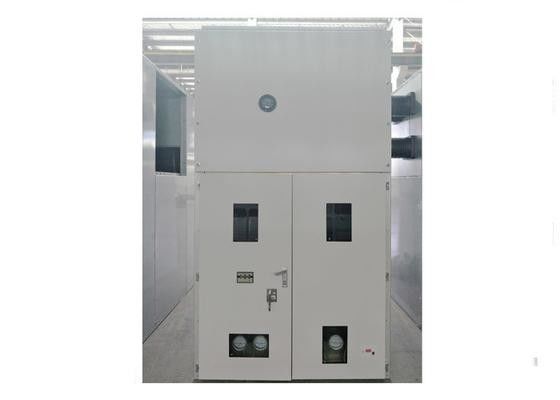

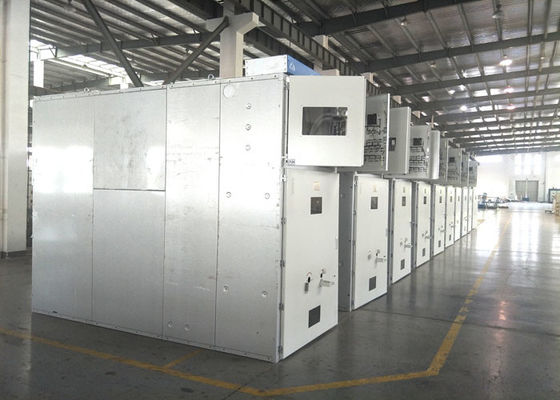

KYN61-40.5 (Z) le mécanisme plaqué de métal isolé par air convient à
application à trois phases, 50Hz, système de distribution d'énergie 40.5kV. Ce produit a des fonctions de la protection, du contrôle et de la surveillance.
État de service :
1. Température de l'air ambiante : -15°C~+40°C.
2. Altitude : ≤1000m.
3. Hygrométrie : Average≤95% quotidien, averange≤90% mensuel.
4. Intensité de tremblement de terre : ≤magnitude 8.
5. Applicable dans les endroits sans gaz corrosif et inflammable et vapeur d'eau.
6. Utilisé en place sans vibrant fréquemment intense.
Note : Les produits adaptés aux besoins du client sont disponibles.
| Non. | Nom | Unité | Données |
| 1 | Tension évaluée | kilovolt | 40,5 |
| 2 | Courant évalué | A | 1250, 1600, 2000 |
| 3 | Fréquence évaluée | Hertz | 50 |
| 4 | Courant évalué de tenue de courte durée | ka | 20, 25, 31,5 |
| 5 | Courant maximal évalué de tenue | ka | 50, 63, 80 |
| 6 | Tension de tenue de fréquence de puissance évaluée | kilovolt | 95/1min |
| 7 | Tension de tenue évaluée de tension de choc de foudre | kilovolt | 185 |
| 8 | Durée évaluée de court-circuit | S | 4 |
| 9 | Le degré de protection | IP3X |
Données techniques principales du disjoncteur de vide
| Non. | Nom | Unité | Données |
| 1 | Tension évaluée | kilovolt | 40,5 |
| 2 | Fréquence évaluée | Hertz | 50 |
| 3 | Tension de tenue de fréquence de puissance évaluée | kilovolt | 95/1min |
| 4 | Tension de tenue évaluée de tension de choc de foudre | kilovolt | 185 |
| 5 | Courant évalué | A | 1250, 1600, 2000 |
| 6 | Courant évalué de tenue de courte durée | ka | 20, 25, 31,5 |
| 7 | Court-circuit évalué cassant le courant | ka | 20, 25, 31,5 |
| 8 | Courant maximal évalué de tenue | ka | 50, 63, 80 |
| 9 | Durée évaluée de court-circuit | S | 4 |
| 10 | Temps d'ouverture | Mme | 30≤t≤60 |
| 11 | L'heure exacte | Mme | 50≤t≤100 |
| 12 | Rupture des périodes du circui court évalué cassant le courant | Cycle | 20 |
| 13 | Résistance mécanique | Cycle | 10000 |
Données techniques principales de mécanisme opératoire de ressort
| Nom | Unité | Données | |
| Tension évaluée d'opération | Bobine s'ouvrante | V | DC220/110 AC220/110 |
| Bobine fermante | |||
| Courant évalué d'opération | Bobine s'ouvrante | A | 0,96 (220V) 1,05 (110V) |
| Bobine fermante | |||
| Puissance de moteur énergie-stocké | W | 230 | |
| Tension évaluée de moteur énergie-stocké | V | DC220/110 AC220/110 | |
| Durée pour stocker l'énergie | S |
≤12 |
|
