Détails sur le produit:
Conditions de paiement et expédition:
|
| Tension nominale: | 12KV | Structure: | Cadre ouvert |
|---|---|---|---|
| Taille: | 1 uint | Courant évalué: | 630A |
| Surligner: | sous-station emballée de transformateur,Sous-station de distribution d'énergie |
||

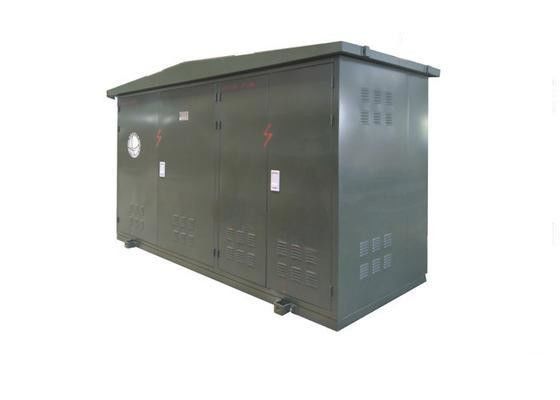

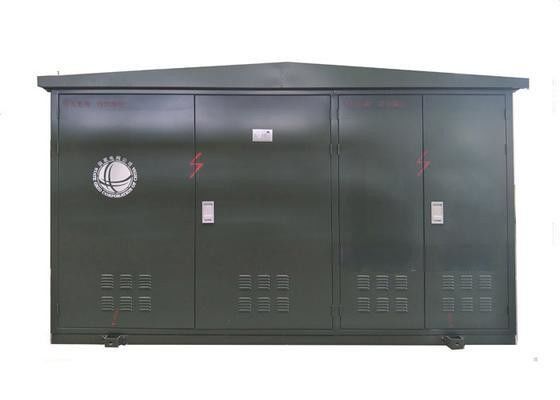

boîte extérieure de branche de câble de 11kV RMU pour l'acceptation et la distribution de puissance
Aperçu
La série DFT6-12/24 est le nouvel équipement d'alimentation d'énergie que nous concevons pour coordonner le système de câble
de réseau de la puissance 10kV/24kV.
Il convient à l'endroit de noeud de câble dans le système de 10 kV/24kV, car l'énergie électrique accepte et distribution. Le câble donne l'énergie électrique, employée dans extérieur avec le circuit de câble pour se relier et l'évasion, branche et continue ou change.
Entretenez la condition
≤1000m d'A. Altitude(au-dessusduniveau de la mer);
B. température ambiante : -25ºC~+40ºC ;
C. ≤34m/sde vitesse du vent
D. La tache ne devrait avoir aucune secousse régulièrement exquise.
Données techniques principales
Paramètre principal de commutateur de charge de FN26-12/24 SF 6
| Article | Unité | Paramètre | Paramètre |
| Tension évaluée | kilovolt | 12 | 24 |
| Courant évalué | A | 630 | 630 |
| Courant évalué de tenue de courte durée | kA/s | 25/2 | 25/2 |
| Courant maximal évalué de tenue | ka | 63 | 63 |
| Court-circuit évalué faisant le courant | kA/times | 50/2 | 63/2 |
| 1 tension de tenue de fréquence de puissance minimum | kilovolt | 42 | 65 |
| Tension de tenue de tension de choc de foudre | kilovolt | 75 | 125 |
| La vie mécanique | Périodes | 10000 | 10000 |
| Pression de gaz SF6 (pression extérieure dansºC 20) | MPA | 0,04 | 0,04 |
| Taux annuel de fuite de gaz | ≤1% | ≤1% |
Paramètre technique principal de cable connecteur
| Article | Unité | Paramètre | Paramètre |
| Tension évaluée | kilovolt | 12 | 24 |
| Courant évalué | A | 630 et ci-dessous | 630 et ci-dessous |
| Section transversale de câble | millimètre2 | 25~400 | 35~400 |
| Résistance au point de connexion | μΩ | 40 | 45 |
| Décharge partielle | pC/kV | ≤10/13 | ≤10/21.5 |
| Courant évalué de tenue de courte durée | kA/s | 20/3 | 25/2 |
| Courant maximal évalué de tenue | ka | 50 | 63 |
| 1 tension de tenue de fréquence de puissance minimum | kilovolt | 42 | 65 |
| Tension de tenue de tension de choc de foudre | kilovolt | 75 | 125 |
