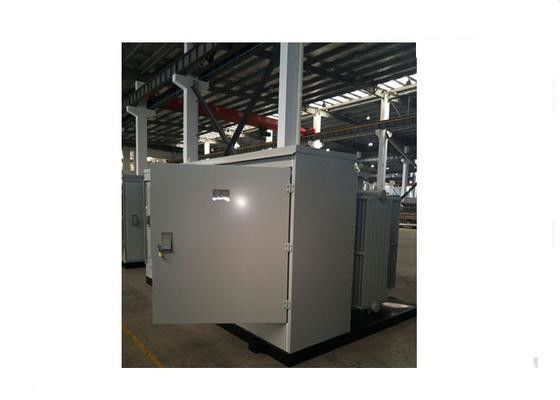

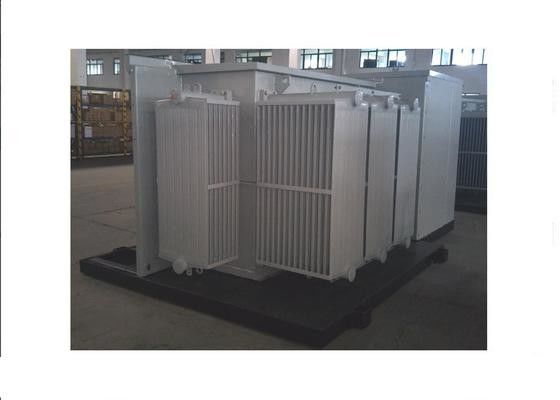

sous-station compacte de transformateur combinée par 35kv pour la génération d'énergie éolienne

35KV a combiné le transformateur pour la génération d'énergie éolienne/équipement d'Electric Power

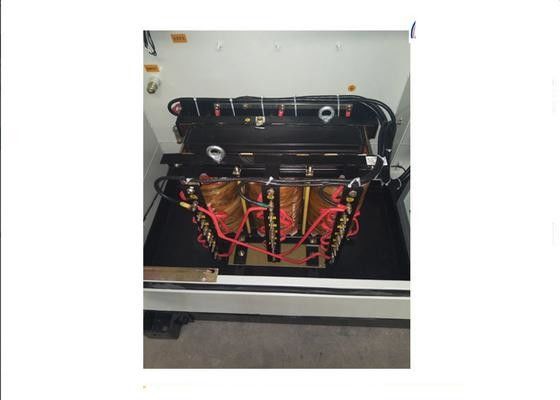

Le transformateur ZGS-Z.F-□/35 combiné par série pour la génération d'énergie éolienne est l'équipement consacré de courant électrique qui maintiennent le transformateur de amplification, le fusible de HT, le commutateur de charge, le commutateur de BT et l'équipement auxiliaire relatif de soutien dans une unité complète. C'est un équipement idéal de soutien, par lequel la tension 0.69kv du vent produisant de la hausse d'ensemble à 35kv et de puissance de sortie vers le haut par la ligne du câble 35kv.

1. Tension combinée
Tension de système : 35kV
La tension de travail la plus élevée sur le côté de HT : 40.5Kv
Tension évaluée sur le côté de HT : 38.5kV, 36.75kV, 35kV
Tension évaluée sur le côté de BT : 0.69kV, 0.66kV
2. Capacité évaluée : 900 kVA~3350 KVA ; ou l'exigence de client
3. Gamme de tapement de HT : ±5% ou ±2×2.5%
4. Groupe de connexion : Dyn11 ou Yyn0
5. Fréquence évaluée : 50Hz
6. Niveau d'isolation
-35 côté de HT de transformateur de kilovolt :
Tension de tenue de fréquence de puissance : 85kV
Tension de tenue de crête de tension de choc de foudre : 200/220kV
- Côté du transformateur BT :
Tension de tenue de fréquence de puissance : 5kV
le contrôleur 7.Condensation ou tout autre matériel annexe peut être ajouté dans l'armoire selon la demande du client.
