Détails sur le produit:
Conditions de paiement et expédition:
|
| Haute tension évaluée: | 40.5kV | Basse tension évaluée: | 0.54V |
|---|---|---|---|
| Capacité évaluée: | 1000kva | trame: | acier de canal, acier d'angle |
| transformateur: | transformateur immergé dans l'huile | Courant évalué: | 1600~3300 |
| Surligner: | sous-station emballée de transformateur,Sous-station de distribution d'énergie |
||

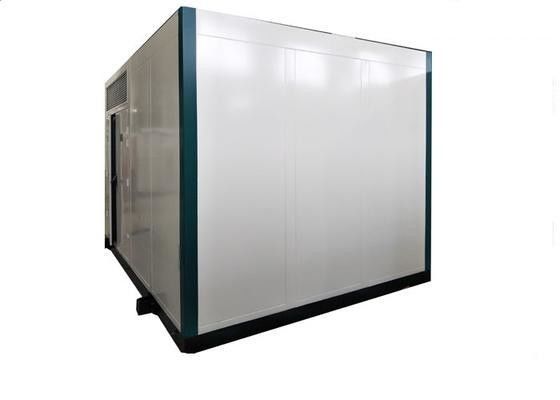

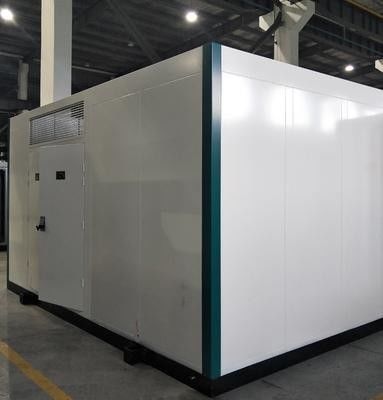

production d'électricité de 40.5KV 35KV picovolte, sous-station de Special de Prefbricated
Aperçu
La sous-station spéciale de picovolte de la série YBT13 est afin de satisfaire la demande de la génération photovoltaïque, qui a l'aspect nouvel, la structure compacte, la représentation fiable, l'entretien facile, etc.
État de service :
1. Altitude : ≤ 3000m (au-dessus du niveau de la mer)
2. Température ambiante : Maximum 40C -25C minimal
>>La température moyenne de Max. Monthly : ≤ 35C
>>La température moyenne de Max. Yearly : ≤ 25C
3. Hygrométrie : Value≤ moyen quotidien 95%, value≤ moyen mensuel 90%
4. Différence de Max. Daily dans la température : 25C
5. Intensité de lumière du soleil : 0.1W/CM2 (vitesse du vent 0.5M/S) ;
6. Vitesse du vent extérieure : ≤ 35m/s ;
7. Catégorie de pollution : Catégorie III ;
8. Catégorie de preuve de pluie : Catégorie 3 ;
9. Le gradient sur la tache d'installation sera pas plus que 3° ;
10. Capacité d'anti-tremblement de terre : L'accélération horizontale de la surface au sol est 0.2g
L'accélération verticale de la surface au sol est 0.1g ;
11. Tache d'installation : La tache n'a aucun danger d'incendie/explosion/pollution/produit chimique sérieux
corrosion et secousse exquise.
Le client de **** devrait être en pourparlers avec le fabricant si l'état de service est différent d'en haut
Paramètres :
| Tension évaluée | 40,5 kilovolts | |||||||||
| Fréquence évaluée | Hertz | 50 | ||||||||
| Courant principal évalué de barre omnibus | A | 630 | 1250 | |||||||
| la tension de tenue de fréquence de puissance 1min évaluée à la terre, entre Phases/to ouvrent l'espace | kilovolt | 95/118 | ||||||||
| La tension de tenue de tension de choc de foudre à la terre, entre Phases/to ouvrent l'espace | kilovolt | 185/215 | ||||||||
| Courant à court terme évalué de tenue | kA/s |
20/2 |
||||||||
| Courant maximal évalué de tenue | ka | 50 | 63 | |||||||
| Court-circuit évalué faisant le courant | ka | 31,5 | 63 | |||||||
| Court-circuit évalué cassant le courant | ka | 31,5 | 25 | |||||||
| Unité de BT | Tension évaluée | V | 690 |
|
||||||
| Courant de circuit principal évalué | 1600~3300 | |||||||||
| A | ||||||||||
| Court-circuit évalué de limite cassant la capacité | ka | 50 | ||||||||
| Court-circuit évalué d'opération cassant la capacité | ka | 40 | ||||||||
| Courant à court terme évalué de tenue | kA/1s | 40 | ||||||||
| Unité de transformateur | Capacité évaluée | KVA | 1600~5500 | |||||||
| Tension de résistance | % | 4 ; 4,5 | ||||||||
| Gamme de tapement | % | ±2X2.5 ; ±5 | ||||||||
| Groupe relié | Y, yn0 ; D, yn11 | |||||||||
| Clôture | Degré de protection | Pièce de HT | IP33 | |||||||
| Pièce de BT | IP33 | |||||||||
| Pièce de transformateur | IP23 | |||||||||
| Niveau sonore | DB | ≤55 | ||||||||
