| Structure: | type inclus retirable | Tension nominale: | 3,6, 7,2, 12kV |
|---|---|---|---|
| Courant évalué de busuar principal: | 630~4000A | résistance de boucle principale: | ≤400 |
| Surligner: | les gis intoxiquent le mécanisme isolé,mécanisme moyen de tension |
||

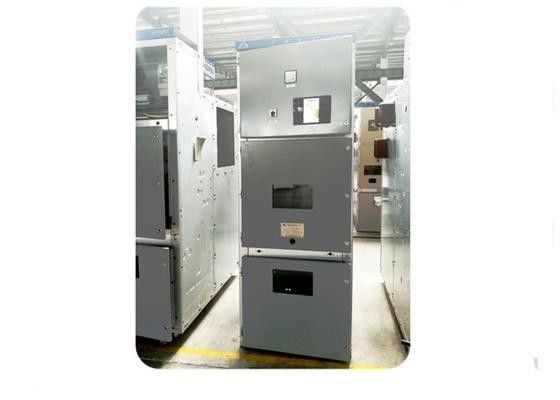

12KV mi - mécanisme à C.A. de distribution d'Electric Power de bâti
Aperçu
Mécanisme plaqué de métal d'intérieur/Cabinet à C.A. de KYN28A-12Seiries. Il convient à la tension évaluée par C.A. triphasée 12KV, système d'alimentation évalué de la fréquence 50Hz pour recevoir et distribuer l'énergie électrique et pour commander, protéger et surveiller le circuit.
Répondez aux normes : États techniques généraux de mécanisme Métal-inclus à C.A. de GB3906-97 3-35KV, de mécanisme GB11022-89 à haute tension, 1990) mécanismes à C.A. d'IEC298 (et équipements Métal-inclus de contrôle avec la tension évaluée au-dessus de 1kv et de 50kv ou ci-dessous.
Application
Le mécanisme 12KV inclus retirable est principalement employé dans des centrales, des groupes électrogènes de petite taille- et moyens, des entreprises industrielles et d'exploitation, et des sous-stations secondaires de système d'alimentation pour la réception de puissance, le transport d'énergie, et le démarrage du grand moteur à haute tension afin de mettre en application le contrôle, la protection, et le moniteur.
Paramètre
|
Non. |
Article |
unité |
Paramètre |
|
|
1 |
Tension évaluée |
Kilovolt |
12 |
|
|
2 |
Courant évalué de barre omnibus principale |
A |
630 |
|
|
3 |
Courant évalué |
A |
630 |
|
|
4 |
Fréquence évaluée |
Hertz |
50 |
|
|
5 |
Courant à court terme évalué de tenue |
KA |
20 |
|
|
6 |
Temps continuel de courte durée évaluée |
S |
4 |
|
|
7 |
Courant maximal évalué de tenue |
KA |
50/125 |
|
|
8 |
Court-circuit évalué faisant le courant |
KA |
50 |
|
|
9 |
Charge active évaluée cassant le courant |
A |
630 |
|
|
10 |
Boucle bloquée évaluée cassant le courant |
A |
630 |
|
|
11 |
Courant de rupture de câble-remplissage évalué |
A |
10 |
|
|
12 |
Le commutateur de mise à la terre évalué |
KA |
20 |
|
|
13 |
Fondant le commutateur évalué |
S |
4 |
|
|
14 |
Fondant le commutateur évalué |
KA |
50 |
|
|
15 |
Niveau d'isolation d'estimation |
puissance 1min |
Kilovolt |
(entre phases/phase-à-terre) 42 ; |
|
tension de choc de foudre |
Kilovolt |
(entre phases/phase-à-terre) 75 ; |
||
|
16 |
résistance de boucle principale |
≤400 |
||
|
17 |
la vie mécanique |
Commutateur de charge |
temps |
5000 |
|
Commutateur de mise à la terre |
temps |
2000 |
||
|
18 |
puissance auxiliaire de la boucle 1min |
Kilovolt |
2 |
|
|
19 |
Pression de gaz SF6 évaluée |
MPA |
0,04 |
|
|
20 |
Taux annuel de fuite du gaz SF6 |
1% |
||
|
21 |
Catégorie de protection |
IP4X |
||
