| Fonction: | protection de surintensité | Courant évalué: | 2000 |
|---|---|---|---|
| Tension nominale: | 40.5kV | Résistance mécanique: | Temps 5000 |
| Surligner: | disjoncteur à haute tension de vide,disjoncteur de HT |
||

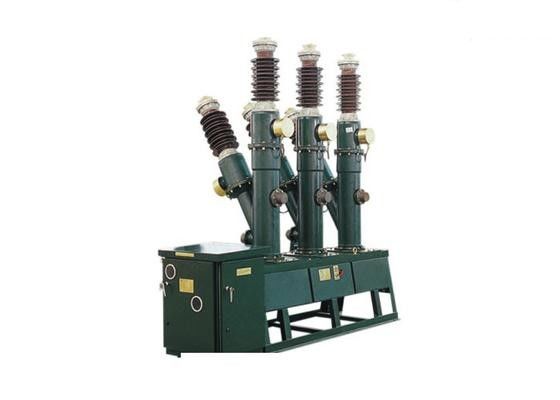

le cadre 40.5KV extérieur - dactylographiez le disjoncteur SF6/disjoncteur ultra-rapide d'air
Aperçu
LW8-40.5 le type disjoncteur extérieur de HT SF6 à C.A. est un genre de matériel électrique extérieur de HT, triphasé, C.A. 50Hz. il est employé non seulement pour le contrôle et la protection pour le transport de l'énergie 35kV et le système de distribution, mais également pour le disjoncteur se reliant et l'ouverture et le condensateur fermant encaissez, aussi bien que pour la mesure et la protection quand elle est équipée du transformateur de courant.
Ce disjoncteur est équipé CT14 du type mécanisme opératoire de ressort. Et il est répondu aux exigences du niveau de GB1984-89 et d'IEC56.
Environnement d'application
a. Altitude à être pas plus de 1000m.
b. Température ambiante : -30ºC - + 40ºC, la valeur moyenne de 24H à être pas plus que 35ºC ;
c. Hygrométrie : la valeur moyenne quotidienne à être pas plus de 95%, valeur moyenne mensuelle à être pas plus de 90%,
d. Vitesse de vent : pas plus que 35km/s
e. L'état de contamination à être III la catégorie, ligne de fuite de bague de porcelaine sera de 1050 millimètres (rapport nominal d'ascension à être pas moins que 25mm/kV) ;
f. L'air ambiant devrait être exempt de matériel inflammable, de danger explosif, de secousse corrosive et intensive chimique.
Tableau 1
| Non. | Article | Unité | Paramètre | |
| 1 | Tension évaluée | kilovolt | 40,5 | |
| 2 | Niveau évalué d'isolation | tension de tenue de fréquence de puissance 1min | kilovolt | 185/215 (fracture) |
| Tension de tenue de tension de choc de foudre | 95/118 (fracture) | |||
| 3 | Courant évalué | A | 2000 | |
| 4 | Résistance mécanique | temps | 5000 | |
| 5 | Pression évaluée du gaz SF6 (pression de mètre 20ºC) | MPA | 0,45 | |
| 6 | Fermant à clef la pression (pression de mètre 20ºC) | MPA | 0,40 | |
| 7 | La plus basse température ambiante | ºC | -30 | |
| 8 | Court-circuit évalué cassant le courant | ka | 31,5 | |
| 9 | Court-circuit évalué faisant le courant (crête) | ka | 80 | |
| 10 | Courant évalué de tenue de courte durée (courant thermique) | ka | 31,5 | |
| 11 | Courant maximal évalué de tenue (courant dynamique) | ka | 80 | |
| 12 | Courant de rupture déclassé évalué | ka | 7,9 | |
| 13 | Rupture des périodes du court-circuit évalué cassant le courant : | temps | 16 | |
| 14 | L'heure exacte | s | ≤0.1 | |
| 15 | Ouvrez le temps | s | ≤0.06 | |
| 16 | Ordre évalué d'opération | O-0.3s-CO-180s-CO | ||
| 17 | Courant de rupture/s'ouvrant évalué de seul groupe de condensateur | A | 400 | |
| 18 | La fois passée du courant de court-circuit | s | 4 | |
| 19 | Taux de la fuite SF6 (annuel) | ≤1 | ||
| 20 | Teneur en eau du gaz SF6 (20ºC) | Page par minute (v/v) | ≤150 | |
| 21 | Tension évaluée d'opération de mécanisme d'opération de ressort | |||
| Tension de bobine de fermeture et d'ouverture | V | C.A. 220, 380 C.C : 48, 110, 220 |
||
| Tension de moteur de stockage de l'énergie | V | C.A. 220 Dc 220 |
||
| 22 | Poids de gaz SF6 | kilogramme | 8 | |
| 23 | Poids de disjoncteur (mécanisme y compris d'opération) | kilogrammes | 1400 | |
Tableau 2
| Non. | Article | Unité | Impératifs techniques | Conditions d'essai et méthodes |
| 1 | Voyage de contact mobile | millimètre | 95±2 | La mesure du voyage mobile de contact se rapportent à darawing12 |
| 2 | Dégagement entre les contacts | millimètre | 605±1.5 | La mesure du dégagement entre le contact mobile et fixe se rapportent à 12a de dessin |
| 3 | Asynchrony d'allumage triphasé | Mme | ≤3 | La mesure de la différence de distance de poteau entre le contact mobile et fixe se rapportent à darawing14 |
| 4 | Commutateur- triphasé asynchrony | Mme | ≤2 | La mesure de la différence de distance de poteau entre le contact mobile et fixe se rapportent au dessin 15 |
| 5 | Résistance de boucle principale | μΩ | ≤120 | La mesure à la méthode de baisse de tension CC, A mis dans 100A |
| 6 | Vitesse à l'instant du contact de contacts | m/s | 3.2±0.2 | La méthode évaluée de tension et de mesure se rapportent au dessin 14 |
| 7 | Vitesse à l'instant de la déconnexion de contacts | m/s | 3.4±0.2 | La méthode évaluée de tension et de mesure se rapportent au dessin 15 |
| 8 | Course de cuisine de la fabrication | millimètre | 10+0.5 -0,1 | Référez-vous au dessin 6 sous le statut fermant |
| 9 | positionnement de l'espace de la course de cuisine de la fabrication | millimètre | 1-2 | Référez-vous au dessin 6 sous le statut fermant |
| 10 | Remplissage partiel 40.5kV 25.7kV |
PC | 20 | À la pression de gaz évaluée, utilisez l'instrument partiel pour mettre 40.5kV entre deux fils sortants pour 1min, puis laissez tomber à 25.7kV régulier |
| PC | 10 |
