Détails sur le produit:
Conditions de paiement et expédition:
|
| Courant évalué: | 630A / 1250A | Fréquence évaluée: | 50HZ |
|---|---|---|---|
| Tension nominale: | 12KV | Temps mécaniques de la vie: | 20000 |
| Surligner: | disjoncteur à haute tension de vide,disjoncteur de HT |
||

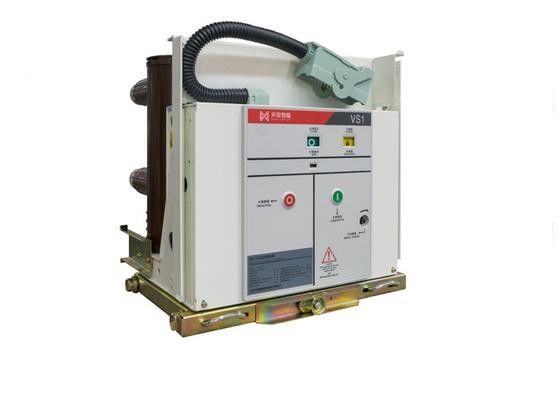

disjoncteur moyen d'intérieur de vide de tension de 12KV VS1 pour le mécanisme de HT
Généralités
Le disjoncteur d'intérieur de vide de HT à C.A. de la série VS1-12 est un mécanisme d'intérieur de HT trois de C.A. 50Hz et tension évaluée 12kV. Le disjoncteur peut être opération fréquente procédée et a beaucoup de fois se cassant et capacité rapide de reclosure, et a la fonction fiable de couplage. Le dispositif est structure de remplissage fendue avant et arrière, non seulement comme unité fixe d'installation mais assortit également l'unité de charette à bras avec le chariot d'embase.
1. Avancement beaucoup technique
a. Il adoptent le principe d'arc de vide du dernier effet, a la capacité de rupture forte, petite fermeture de volume actuellement.
b. la résistance électrique élevée extrême, cassant le temps actuel évalué peut arriver 20000 fois, cassant le temps de court-circuit est 50 fois (40kV est 30 fois, 50kA est 20 fois).
c. nettoyez à l'aspirateur arc-s'éteindre la chambre et le mécanisme opératoire s'chargent de l'avant et du dos. Il réduit la consommation et le bruit d'énergie, et l'opération est beaucoup plus fiable.
d. structure compacte et petit volume.
2. Excellente fiabilité sur l'opération
a. Chaque détail considère l'état et les conditions entièrement domestiques dans les normes pendant la conception.
b. Chaque disque d'entraînement assemblent la pièce est fait de matériel résistant à l'usure élevé principalement, et peint avec la lubrification fine. Il peut fonctionner pendant longtemps sans lubrification et ajustement supplémentaires.
c. fonction fiable de couplage pour empêcher de divers genres de mis-opération effectivement, c'est beaucoup plus de sécurité pour le corps.
3. Économie importante sur l'achat
a. l'équipement acheté a le rapport de coût de haute performance.
b. extrêmement peu de coût de maintenance réduit considérablement les frais d'exploitation.
c. l'excellente représentation commune réduit la difficulté de conception du projet.
d. technologie régulière, et sans pollution d'environnement.
4.Parameters
|
Non. |
Article |
Unité |
Paramètres |
||||
|---|---|---|---|---|---|---|---|
| 1 | Tension évaluée | kilovolt | 12 | ||||
| 2 | Tension de tenue de fréquence de puissance (1min) à court terme évaluée | 42/48 (espace ouvert) | |||||
| 3 | Tension de tenue évaluée de tension de choc de foudre (crête) | 75/85 (espace ouvert) | |||||
| 4 | Fréquence évaluée | Hertz | 50 | ||||
| 5 | Courant évalué | A | 630 1250 |
630 1250 1600 2000 2500 3150 |
1250 1600 2000 2500 3150 |
3150 4000 |
|
| 6 | Court-circuit évalué cassant le courant | ka | 20/25 | 31,5 | 40 | 50 | |
| 7 | Courant à court terme évalué de tenue | 20/25 | 31,5 | 40 | 50 | ||
| 8 | Durée évaluée de court-circuit | s | 4 | ||||
| 9 | Courant maximal évalué de tenue | ka | 50/63 | 80 | 100 | 125 | |
| 10 | Court-circuit évalué faisant le courant | 50/63 | 80 | 100 | 125 | ||
| 11 | Courant secondaire de tenue de fréquence de puissance de circuit (1min) | V | 2000 | ||||
| 12 | Évalué choisissez de nouveau à la banque arrière de condensateur cassant le courant | A | 630/400 (40kA est 800/400) | ||||
| 13 | Banque évaluée de condensateur faisant l'écoulement voyant | ka | 12,5 (fréquence pas plus que 1000Hz) | ||||
| 14 | Temps d'ouverture (tension évaluée) | Mme | 20~50 | ||||
| 15 | L'heure exacte (tension évaluée) | 35~70 | |||||
| 16 | La vie mécanique |
Périodes |
20000 | 10000 | |||
| 18 | Temps de rupture actuels de court-circuit évalué | 50 | 30 | 20 | |||
| 19 | Distance centrale entre les phases | millimètre | 150, 210, 275 | ||||
