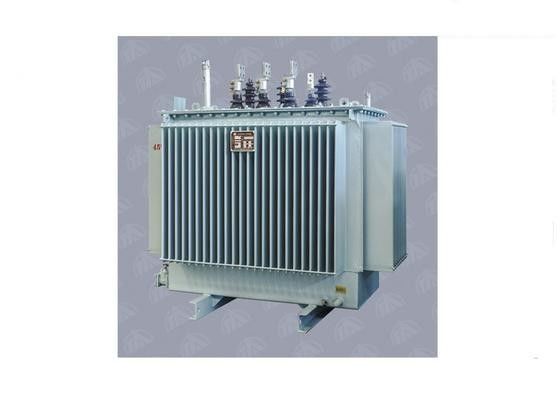

Outre - du transformateur 10kv immergé dans l'huile de distribution d'énergie de commutateur de robinet de charge

- transformateur immergé dans l'huile de distribution d'énergie de commutateur de robinet de la charge 10kV

Général :

les transformateurs de la classe 11KV sont très utilisés dans des stations de transport et de distribution d'énergie, usines d'industrie, unité (GSU) d'installation de génération. Ils ont la caractéristique du rendement élevé, bas perte et exempt d'entretien.

Caractéristiques structurelles :

Noyau de fer de ►
Le noyau de fer est fait de tôle d'acier orientée par grain laminée à froid de silicium. Des stratifications sont coupées à la longueur sur GEORG coupe-à la ligne de longueur avec des fonctions de empilement coupées et automatiques d'étape-recouvrement. La structure multipas de stratification peut réduire la perte et le bruit. La tôle d'acier dans les membres de noyau et des jougs sont maintenus ensemble par les liens en verre époxy.
Enroulement de ►
Le cuivre couvert émaillé ou de papier de haute qualité est employé comme conducteur, l'enroulement a été fait en tant que le type à tambour et en spirale, type de type, de type continu et intercalé en spirale amélioré pour assurer la force d'isolation. Les tapings standard sont ±2*2.5%of l'enroulement de HT.

Réservoir de ►
Le réservoir, la couverture et le conservateur sont
fait par la plaque d'acier ondulée. Pour les petits transformateurs, nous utilisons un réservoir profond et une couverture, mais pour de plus grands transformateurs, nous fabriquons le type de cloche. La construction ondulée sont une façon efficace pour le refroidissement à l'huile.
Huile d'isolation de ►
Les réservoirs sont remplis de l'huile minérale de haute qualité de catégorie selon IEC296 et c'est carte PCB et PCT librement. L'huile est employée pour aider à refroidir le transformateur. Elle est également employée fournissent une partie de l'isolation électrique entre les pièces vivantes internes.
commutateur de ►Tap
Des commutateurs de robinet sont utilisés pour régler la tension de sortie des transformateurs aux niveaux requis. Nous réalisons ceci en changeant les rapports du transformateur sur le système en changeant le nombre de tours dans l'enroulement de HT. Les commutateurs de robinet peuvent être sur la charge (OLTC) ou outre de la charge (OCTC).
Assemblée de ►
Le noyau et les enroulements se sont réunis ensemble à partir de la pièce active du transformateur. Le corps actif assemblé avec des multi-enroulements et la méthode sèche de pression identique adoptée, effectivement amélioré la force électrique et la capacité de se mettre la résistance en court-circuit

Données techniques des produits typiques ;
