| Tension nominale: | 40.5KV (35KV) | Courant évalué: | 1250/2000/2500A |
|---|---|---|---|
| Catégorie de protection: | IP4X/IP67 | Courant de rupture évalué: | 20 25 31,5 |
| Fréquence évaluée: | 50/60HZ | CubicleType: | C-GIS |
| Surligner: | mécanisme électrique à haute tension,mécanisme isolé par gaz |
||

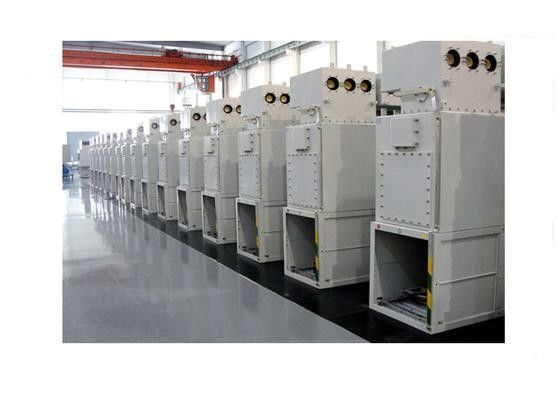

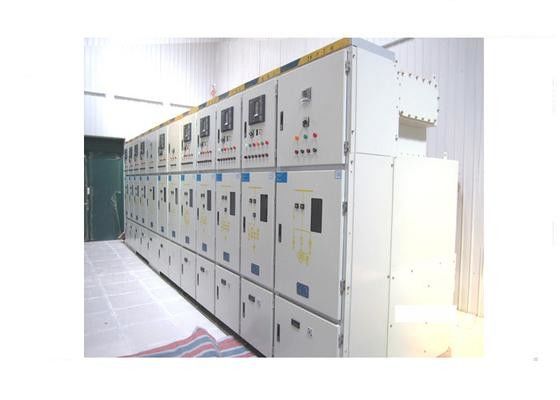

Métal des GIS 40.5kV - mécanisme monté de distribution isolé par gaz et de contrôle
Général :
Le lnsulatlon de gaz de lndoor de XGN49Series le mécanisme que habillé MetaI (ci-après appelé C-GlS) est un produit de haute qualité que la semelle de fédération d'industrie énergétique de la Chine recommande la technologie de la société d'industrie de matériel électrique de la Corée Rijin et lui répond à des normes chinoises de GB/T11022-1999 et GB3906-2006C-GlS, a les caractéristiques de la fiabilité élevée, libère de l'entretien et du petit secteur de couverture.
But :
Les GIS convient à la centrale, à la sous-station, à la sous-station combinée et au système d'alimentation électrique, qui est barre omnibus simple d'intérieur triphasée à C.A. et sectionnement de la barre omnibus simple avec 50Hz, tension évaluée par 35kV, employée pour commander, accepter et distribuer le courant électrique.
Entretenez les conditions ambiantes :
1. température de l'air : Maximum : +40, minute : -25 (la moyenne n'est pas plus de 35 en 24 heures)
2. altitude au-dessus de niveau de la mer : <>
3. humidité d'air :
L'hygrométrie moyenne mesurée en 24 heures n'est pas plus de 95%,
L'hygrométrie moyenne par mois n'est pas plus de 90%,
la pression moyenne de vapeur d'eau mesurée en 24 heures n'est pas plus que 2.2kPa,
la pression moyenne de vapeur d'eau par mois n'est pas plus le kPa de 1,8.
4. Sans vibration lourde fréquente.
Paramètres :
| Nom | Unité | Paramètres | |
| Tension évaluée | kilovolt | 24 | |
| Courant évalué | A | 1250 2000 2500 | |
| Fréquence évaluée | Hertz | 50/60 | |
| Tension de tenue de fréquence de puissance évaluée (1min) | Entre les phases, phase à la terre | kilovolt | 65 |
| Distance d'isolation | Kilovolt | 79 | |
| Tension de tenue évaluée de tension de choc de foudre | Entre les phases, phase à la terre | kilovolt | 125 |
| Pour ouvrir l'espace | 145 | ||
| Tension de tenue de fréquence de puissance secondaire de circuit (1min) | V | 2000 | |
| Court-circuit évalué cassant le courant | ka | 20 25 31,5 | |
| Court-circuit évalué faisant le courant | ka | 50 63 80 | |
| Tenue à court terme évaluée 4S actuel | kA/S | 20/4 25/4 31.5/4 | |
| Courant maximal évalué de tenue | ka | 50 63 80 | |
| Classe de protection de clôture (compartiment d'inflation Shell/LV d'air) | IP67/IP4X | ||
| Résistance principale de circuit chaque phase | μΩ | ≤250 | |
| Pression de fonctionnement évaluée du gaz SF6 (pression indiquée pour 20ºC) | MPA | 0,05 | |
| Pression de fonctionnement minimum du gaz SF6 (pression indiquée pour 20ºC) | MPA | 0,03 | |
| Taux annuel de fuite de gaz du gaz SF6 | % | ≤0.5 | |
| Tension évaluée d'opération de circuit auxiliaire | V | DC110/220, AC220 | |
| Dimension de clôture (Width*Depth*Height) | millimètre |
600*1300*2350 (800*1600*2550) |
|
