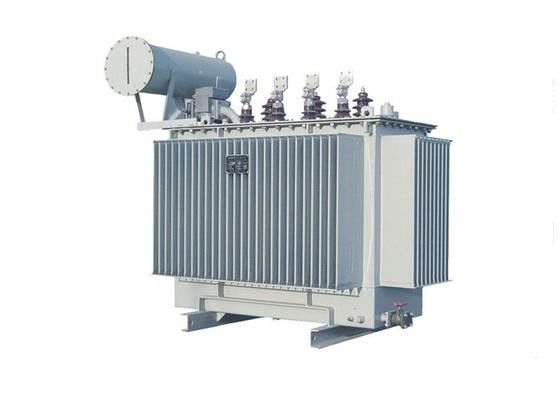

10 - transformateur immergé dans l'huile de distribution de 35 kilovolts enroulement de cuivre triphasé de 20 kilovolts
Général :
transformateur de puissance immergé dans l'huile triphasé de la distribution 6.3kv, 6kv, 10kv, 11kv, 15kv, 13.8kv 20kv, 22kv, 33kv ou 35kv. Le transformateur de tension de représentation de notre série de SZ-M, de séries 10kV de la SZ et de charge-rapport 35kv se conforment au niveau du CEI " transformateur de puissance " et d'IEC60076 « paramètres et conditions techniques du transformateur de puissance immergé dans l'huile triphasé ». Le produit sont très utilisé dans le transport d'énergie et la distribution des réseaux industriels et agricoles de puissance.
Caractéristiques :
Notre transformateur est les caractères équipés en tant que la basse perte, la protection à faible bruit et forte pour le tonnerre et l'éclairage, la capacité bonne et aspect fin etc. d'anti-raccourci. Il combine les équipements avancés et le processus de fabrication, tout notre transformateur a passé l'essai par le bureau mécanique et industriel national et l'entreprise d'énergie nationale. Le transformateur est principalement utilisé dans le réseau de puissance, et les projets de la distribution d'énergie. transformateur 35kv oléiforme
Noyau équipé des trois étapes avancées : coupe, recouvrement et à plusieurs étages verticaux et horizontaux et horizontaux. Il disperse l'admission d'air, améliorent le chemin magnétique. Ne diminuez l'aucune perte de charge, aucun courant de charge et bruit. transformateur 35kv oléiforme
Le noyau adopte le panneau traîné par mesures de série, pressé la bobine, la colle particulière pour que l'acier de silicium augmente la force du mécanisme. Transformateur électrique de grille d'alimentation
Nouvelle structure de l'enroulement de tension de ciel et terre, de la disposition raisonnable pour le tube d'huile et de la connexion qui augmentant la capacité de force et d'anti-raccourci mécaniques.
Le réservoir est type de cloche ou le type de suspension de noyau, le mur du réservoir est comme forme de vague.
Données techniques des produits typiques
>S9, S10 la série 10KV triphasée - chargez le transformateur de distribution de commutateur de robinet
| Dactylographiez | Évaluation KVA |
Sur-charge perte (w) |
Charge perte (w) |
I (%) |
LE R-U (%) |
Dimension (millimètres) | Poids (kilogramme) |
||
| a | b | c | |||||||
| S9-M-50/11 | 50 | 170 | 870 | 2,0 | 4,0 | 1215 | 660 | 1170 | 430 |
| S9-M-250/11 | 250 | 560 | 3050 | 1,2 | 4,0 | 1190 | 815 | 1370 | 1115 |
| S9-M-400/11 | 400 | 800 | 4300 | 1,0 | 4,0 | 1515 | 770 | 1580 | 1380 |
| S9-M-500/11 | 500 | 960 | 5050 | 1,0 | 4,0 | 1635 | 840 | 1610 | 1600 |
| S9-M-1000/11 | 1000 | 1700 | 10300 | 0,7 | 4,5 | 1960 | 1095 | 1960 | 2860 |
| S9-M-2500/11 | 2500 | 3300 | 23000 | 0,55 | 5,5 | 2230 | 2305 | 2445 | 5660 |
| S10-M-30/10 | 30 | 110 | 600 | 1,8 | 4,0 | 870 | 645 | 1025 | 310 |
| S10-M-50/10 | 50 | 140 | 870 | 1,7 | 4,0 | 1090 | 650 | 1080 | 395 |
| S10-M-80/10 | 80 | 200 | 1250 | 1,6 | 4,0 | 1140 | 675 | 1110 | 490 |
| S10-M-100/10 | 100 | 240 | 1500 | 1,5 | 4,0 | 1185 | 690 | 1130 | 560 |
| S10-M-125/10 | 125 | 280 | 1800 | 1,4 | 4,0 | 1205 | 710 | 1180 | 670 |
| S10-M-160/10 | 160 | 340 | 2200 | 1,3 | 4,0 | 1255 | 720 | 1200 | 780 |
| S10-M-200/10 | 200 | 400 | 2600 | 1,2 | 4,0 | 1295 | 740 | 1215 | 875 |
| S10-M-250/10 | 250 | 470 | 3050 | 1,1 | 4,0 | 1340 | 755 | 1260 | 1115 |
| S10-M-315/10 | 315 | 560 | 3650 | 1,0 | 4,0 | 1400 | 770 | 1320 | 1280 |
| S10-M-400/10 | 400 | 680 | 4300 | 0,9 | 4,0 | 1500 | 860 | 1400 | 1490 |
| S10-M-500/10 | 500 | 810 | 5150 | 0,9 | 4,0 | 1575 | 895 | 1430 | 1740 |
| S10-M-630/10 | 630 | 1020 | 6200 | 0,8 | 4,5 | 1660 | 930 | 1545 | 2110 |
| S10-M-800/10 | 800 | 1190 | 7500 | 0,7 | 4,5 | 1830 | 1070 | 1590 | 2625 |
| S10-M-1000/10 | 1000 | 1450 | 10300 | 0,6 | 4,5 | 1935 | 1175 | 1685 | 2860 |
| S10-M-1250/10 | 1250 | 1650 | 12000 | 0,6 | 4,5 | 1960 | 1170 | 1730 | 3330 |
| S10-M-1600/10 | 1600 | 2040 | 14500 | 0,5 | 4,5 | 2325 | 1220 | 2120 | 3765 |
| S10-M-2000/10 | 2000 | 2140 | 17820 | 0,5 | 4,5 | 2395 | 1260 | 2225 | 4530 |
>>S11 transformateur triphasé de distribution de commutateur de robinet de charge de la série 20KV -
TYPE |
Rapport de tension (kilovolts) | Connexion | Non charge Perte (w) |
Charge perte (w) |
E/S (%) |
LE R-U (%) |
Dimensions (millimètres) | Poids (kilogramme) | |||||
| a | b | c | d | e | f | ||||||||
| S11-M-30/20 | 20(10) ±5%/0.4 |
Yyn0 Dyn11 |
100 | 690/ 660 |
2,1 | 5,5 |
1100 | 700 | 1240 | 14 | 400 | 400 | 640 |
| S11-M-50/20 | 130 | 1010/ 960 |
2,0 | 1130 | 710 | 1260 | 14 | 400 | 450 | 710 | |||
| S11-M-63/20 | 150 | 1200/1150 | 1,9 | 1160 | 740 | 1270 | 14 | 400 | 450 | 780 | |||
| S11-M-80/20 | 180 | 1440/1370 | 1,8 | 1200 | 770 | 1280 | 14 | 400 | 450 | 860 | |||
| S11-M-100/20 | 200 | 1730/ 1650 |
1,6 | 1220 | 800 | 1300 | 14 | 400 | 450 | 900 | |||
| S11-M-125/20 | 240 | 2080/ 1980 |
1,5 | 1270 | 840 | 1330 | 19 | 550 | 450 | 970 | |||
| S11-M-160/20 | 290 | 2540/ 2420 |
1,4 | 1320 | 870 | 1350 | 19 | 550 | 550 | 1100 | |||
| S11-M-200/20 | 340 | 3000/ 2860 |
1,3 | 1360 | 900 | 1380 | 19 | 550 | 550 | 1240 | |||
| S11-M-250/20 | 400 | 3520/ 3350 |
1,2 | 1430 | 910 | 1430 | 19 | 550 | 650 | 1420 | |||
| S11-M-315/20 | 480 | 4210/ 4010 |
1,1 | 1460 | 920 | 1450 | 19 | 550 | 650 | 1570 | |||
| S11-M-400/20 | 570 | 4970/ 4730 |
1,0 | 1490 | 940 | 1470 | 19 | 660 | 750 | 1740 | |||
| S11-M-500/20 | 680 | 5940/ 5660 |
1,0 | 1570 | 970 | 1540 | 19 | 660 | 750 | 1950 | |||
| S11-M-630/20 | 810 | 6820 | 0,9 | 6,0 |
1650 | 1000 | 1580 | 19 | 660 | 850 | 2290 | ||
| S11-M-800/20 | 980 | 8250 | 0,8 | 1750 | 1070 | 1650 | 19 | 820 | 850 | 2690 | |||
| S11-M-1000/20 | 1150 | 11330 | 0,7 | 1830 | 1170 | 1690 | 19 | 820 | 850 | 2880 | |||
| S11-M-1250/20 | 1380 | 13200 | 0,7 | 1900 | 1200 | 1790 | 19 | 820 | 850 | 3400 | |||
| S11-M-1600/20 | 1660 | 15950 | 0,6 | 1950 | 1250 | 1850 | 19 | 820 | 900 | 4100 | |||
>>>>S9 les séries 35kV triphasées débarquent le transformateur de puissance de commutateur de robinet
| Capacité KVA |
Tension et gamme de robinet | Connexion | Perte à vide (kilowatt) |
Perte de charge (Kilowatt) |
Courant à vide (%) |
Impédance (%) |
Dimensions (millimètres) LxWxH |
||
| HT (kilovolt) | Système mv (kilovolt) | BT (kilovolt) | |||||||
| 50 | 35 | ± 5 | 0,4 | Dyn11 Yyn0 |
0,21 | 1.27/1.21 | 2,00 | 6,5 | 1100x845x1715 |
| 100 | 0,29 | 2.12/2.02 | 1,80 | 1190x915x1780 | |||||
| 125 | 0,34 | 2.50/2.38 | 1,70 | 1220x1040x1780 | |||||
| 160 | 0,36 | 2.97/2.83 | 1,60 | 1240x1070x1810 | |||||
| 200 | 0,43 | 3.50/3.33 | 1,50 | 1380x780x1875 | |||||
| 250 | 0,51 | 4.16/3.96 | 1,40 | 1540x880x1820 | |||||
| 315 | 0,61 | 5.01/4.77 | 1,40 | 1440x800x1975 | |||||
| 400 | 0,73 | 6.05/5.76 | 1,30 | 1660x825x1995 | |||||
| 500 | 0,86 | 7.28/6.93 | 1,20 | 1710x865x2030 | |||||
| 630 | 1,04 | 8,28 | 1,10 | 1630x1235x2070 | |||||
| 800 | 1,23 | 9,90 | 1,00 | 1655x1415x2120 | |||||
| 1000 | 1,44 | 12,15 | 1,00 | 1860x1435x2220 | |||||
| 1250 | 1,76 | 14,67 | 0,90 | 1890x1640x2260 | |||||
| 1600 | 2,12 | 17,55 | 0,80 | 2050x1720x2390 | |||||
| 630 | 3,15 6,3 10,5 |
Yd11 | 1,04 | 8,28 | 1,10 | 1630x1235x2070 | |||
| 800 | 1,23 | 9,90 | 1,00 | 1655x1415x2120 | |||||
| 1000 | 1,44 | 12,15 | 1,00 | 1860x1435x2220 | |||||
| 1250 | 1,76 | 14,67 | 0,90 | 1890x1640x2260 | |||||
| 1600 | 2,12 | 17,55 | 0,80 | 2050x1720x2390 | |||||
| 2000 | 2,72 | 19,35 | 0,70 | 2400x1900x2410 | |||||
| 2500 | 3,20 | 20,70 | 0,60 | 2500x1930x2700 | |||||
| 3150 | 35~ 38,5 |
± 5 | 3,15 6,3 10,5 |
3,80 | 24,30 | 0,56 | 7,0 | 2600x2100x2800 | |
| 4000 | 4,52 | 28,80 | 0,56 | 2830 x2350x2855 | |||||
| 5000 | 5,40 | 33,03 | 0,48 | 2930x2480x2930 | |||||
| 6300 | 6,56 | 36,90 | 0,48 | 7,5 | 3150x2330x3220 | ||||
| 8000 | ± 2 x 2,5 | 3,15 3,3 6,3 6,6 10,5 11 |
YNd11 | 9,00 | 40,50 | 0,42 | 3295x3110x3345 | ||
| 10000 | 10,88 | 47,70 | 0,42 | 3450x3210x3440 | |||||
| 12500 | 12,60 | 56,70 | 0,40 | 8,0 | 3620x3255x3500 | ||||
| 16000 | 15,20 | 69,30 | 0,40 | 3980x3420x3650 | |||||
| 20000 | 18,00 | 83,70 | 0,40 | 4030x3470x3690 | |||||
| 25000 | 21,28 | 99,00 | 0,32 | 5050x4640x3930 | |||||
| 31500 | 25,28 | 118,8 | 0,32 | 5120x4800x4030 | |||||
>>>>S9 transformateur de puissance triphasé de commutateur de robinet de sur-charge de la série 35kV
| Type | La tension composent et la gamme de tapement (les kilovolts) | Connexion |
À vide Perte (kilowatt) |
Charge perte (kilowatt) |
NO- courant de charge (I%) |
Tension d'impédance (%) | Poids de transport (t) | Poids brut (t) | Dimensions L×W×H (millimètre) |
|
| HT | BT | |||||||||
| SZ9-2000/35 | 35 ±3×2.5% |
6,3 10,5 |
Yd11 | 2,88 | 18,7 | 1,00 | 6,5 | 4,93 | 5,97 | 3010×2070×2540 |
| SZ9-2500/35 | 3,40 | 21,7 | 1,00 | 6,5 | 5,68 | 6,95 | 3040×2270×2610 | |||
| SZ9-3150/35 | 4,04 | 26,0 | 0,90 | 7,0 | 6,08 | 7,90 | 3160×2300×2640 | |||
| SZ9-4000/35 | 35 38,5 ±3×2.5% |
6,3 10,5 |
4,84 | 30,7 | 0,90 | 7,0 | 7,10 | 9,11 | 3300×2330×2890 | |
| SZ9-5000/35 | 5,80 | 36,0 | 0,85 | 7,0 | 8,47 | 10,86 | 3350×2520×3000 | |||
| SZ9-6300/35 | 7,04 | 38,7 | 0,85 | 7,5 | 9,87 | 12,30 | 3680×2650×3050 | |||
| SZ9-8000/35 | 9,84 | 42,8 | 0,75 | 7,5 | 12,55 | 15,30 | 4190×2930×3280 | |||
| SZ9-10000/35 | 35 38,5 ±3×2.5% |
6,3 6,6 10,5 11 |
Ynd11 |
11,6 | 50,6 | 0,75 | 7,5 | 14,70 | 17,86 | 4620×3160×3400 |
| SZ9-12500/35 | 13,7 | 60,0 | 0,70 | 8,0 | 17,35 | 20,05 | 4740×3200×3540 | |||
| SZ9-16000/35 | 16,0 | 73,0 | 0,70 | 8,0 | 19,45 | 23,74 | 4810×3360×3790 | |||
| SZ9-20000/35 | 18,9 | 88,3 | 0,70 | 8,0 | 27,50 | 34,95 | 4880×3540×4150 | |||
| SZ9-25000/35 | 22,4 | 104,4 | 0,65 | 8,0 | 32,51 | 40,22 | 4920×3920×4200 | |||
| SZ9-31500/35 | 26,6 | 125,3 | 0,65 | 8,0 | 37,73 | |||||
