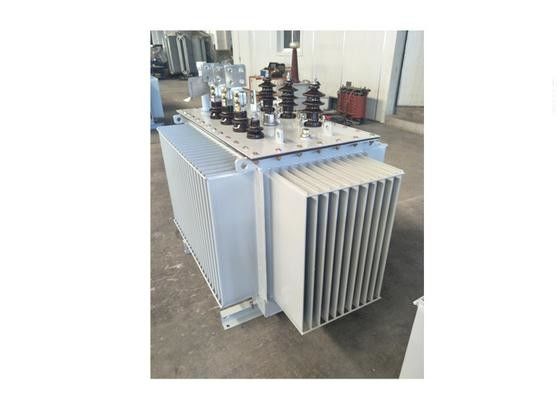

Transformateur de puissance immergé dans l'huile extérieur complètement scellé 20kv avec triphasé

transformateur de puissance 20kv immergé dans l'huile/transformateur de distribution

Aperçu

Transformateur scellé immergé dans l'huile triphasé de distribution de S9-M/S10-M/S11-M/S13-M le plein diffère du transformateur immergé dans l'huile ordinaire, il décommande le conservateur d'huile et le radiateur se refroidissant par le radiateur de plat d'ondulation dans le réservoir de stockage de pétrole, qui peut compenser l'augmentation et la diminution d'huile volumétriques par la respiration élastique. Tout le produit de série conviennent dans 10KV, 20KV, transport de l'énergie 35KV et le système de distribution, peut être employé dans la zone résidentielle, rue commerciale, entreprises d'exploitation d'industrie.

Spécification technique

Niveau de tension : 10KV, 20KV, 35KV
　　Portée de capacité : 30~2500KVA
　　Type de Voltage Regulation : régulation de tension de -circuit
　　Gamme de tapement : ±2X2.5% ; ±5% ; ou d'autres
　　Fréquence : 50Hz ou 60Hz

　　Phase : triphasé
　　Groupe de connexion : Yyn0 ; Dyn11 ; ou d'autres
　　Impédance de court-circuit : impédance standard ou comme demande du client
　　État de service : extérieur ou d'intérieur

　　Type de refroidissement : refroidissement immergé dans l'huile d'individu (ONAN)

　　Isolez de niveau : niveau 10kV : LI/AC 75/35 kilovolt

　　　　　　 　niveau 20kV : LI/AC 125/55 kilovolt

　　　　　　　 niveau 35kV : LI/AC 200/85 kilovolt

　　　　　　 　niveau 0.4kV : C.A./5 kilovolts

Caractéristiques

a. Économie d'énergie

Le nouveau produit de numéro de série ont une plus grande caractéristique du produit, peuvent réduire l'index de la perte à vide et de la perte de charge plus loin.

b. Durée de vie fiable.

Adoption de structure de connexion ou de soudure de boulon pour la couverture de réservoir et de jante du plein transformateur scellé pour isoler le contact de pétrole et d'air. L'isolation ne deviendra pas humide, ainsi la rage vieillissante de l'isolation sera réduite et sa durée de vie sera augmentée.

c. Exempt du noyau de fer accrochant

Aucun contrôle du besoin pour le noyau de fer accrochant avant que le fonctionnement du plein transformateur scellé, sauvent le coût de vérification.

d. Le plein transformateur scellé exempt d'entretien est exempt d'entretien.

e. Structure de design compact, matériel d'adoption nouveau et processus pour réduire le bruit.

f. Petit volume et belle forme.

S 13(11) - le réservoir de stockage de pétrole de transformateur de série de M adoptent le radiateur d'ondulation pour ajuster et compenser l'huile volumétrique par la respiration élastique quand des changements de température d'huile. Le réservoir de stockage de pétrole de plat d'ondulation a la belle forme et le petit volume, couverture petite surface couverte.
