| enroulement: | Tonnelier 100% | Capacité: | 6300-63000kVA |
|---|---|---|---|
| Type d'enroulement: | transformateur de Deux-enroulement | Commutateur de robinet: | sur la charge et outre de la charge |
| Surligner: | Transformateur oléiforme,transformateur de transport d'énergie |
||

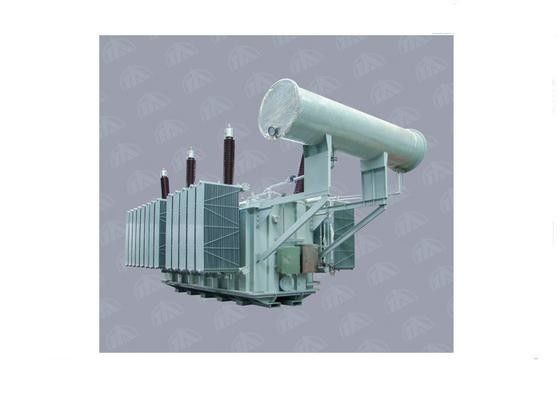

110KV - 220KV sur le transformateur de transport d'énergie de commutateur de robinet de charge
Aperçu :
Le transformateur 220kV a adopté la pleine structure de réservoir de plat de pliage du transformateur 110kV, facilitant sa structure plus rationnelle, pour l'installation de site et l'inspection ; combinant nos expériences beaucoup an de conception et de fabrication, la fiabilité et la représentation du produit ont atteint le niveau avancé international.
Par l'amélioration et le changement continus, nos produits sont avec des caractéristiques de la basse perte, décharge partielle à faible bruit et basse, hauts capacité de tenue de shortcircuit, à grande impédance, et entièrement - structure incluse. L'o-enroulement et trois de la TW de couvertures de série - transformateur de puissance changeant de robinet de -circuit d'enroulement, sur le transformateur changeant de robinet de charge et le transformateur automatique robinet-changeant.
S10 transformateur robinet-changeant de non-excitation d'enroulement de double de la série 110kV
| Type | Tension et gamme de robinet | Connexion |
Perte à vide (kilowatt) |
Perte de charge (kilowatt) |
Courant à vide (%) |
Impendence (%) |
Dimension LxWxH (millimètres) |
|
| HT | BT | |||||||
| S (F) 10-6300/110 | 110 115 121 132 ±2 x2.5% |
6,3 6,6 10,5 11 |
YNd11 |
8 | 34 | 0,65 | 10,5 |
4090 x 2980 x 4750 |
| S (F) 10-8000/110 | 9,5 | 42 | 0,65 | 4140 x 3020 x 4780 | ||||
| S (F) 10-10000/110 | 11,2 | 48,5 | 0,64 | 4380 x 3080 x 4780 | ||||
| S (F) 10-12500/110 | 12,1 | 59 | 0,55 | 4700 x 4200 x 5000 | ||||
| S (F) 10-16000/110 | 16,0 | 73 | 0,5 | 3710 x 2880 x 4420 | ||||
| S (F) 10-20000/110 | 18,5 | 86 | 0,5 | 5250 x 3937 x 4260 | ||||
| S (F) 10-25000/110 | 21,3 | 98 | 0,5 | 5280 x 3980 x 4270 | ||||
| S (F) 10-31500/110 | 24,2 | 120 | 0,47 | 5300 x 4060 x 4310 | ||||
| S (F) 10-40000/110 | 29,3 | 139 | 0,47 | 5410 x 4150 x 4330 | ||||
| S (F) 10-50000/110 | 36 | 180 | 0,5 | 5900 x 4380 x 6100 | ||||
| S (F) 10-63000/110 | 40 | 217 | 0,5 | 6810 x 4520 x 5885 | ||||
| S (F) 10-75000/110 | 48 | 246 | 0,5 | 5970 x 4600 x 6500 | ||||
| S (POINT DE GEL) 10-75000/110 | 39,2 | 248 | 0,5 | 6420 x 4437 x 6356 | ||||
| S (POINT DE GEL) 10-80000/110 | 51,9 | 273 | 0,5 | 6980 x 4390 x 6435 | ||||
| S (POINT DE GEL) 10-90000/110 | 53,2 | 283 | 0,4 | 12440 x 5200 x 6700 | ||||
| S (POINT DE GEL) 10-150000/110 | 15,75 | 79,2 | 420 | 0,4 | 9410 x 3450 x 6213 | |||
| S (POINT DE GEL) 10-240000/110 | 13,8 | 141 | 601 | 0,4 | 8500 x 5750 x 6400 | |||
Type |
Tension et gamme de robinet | Connexion | Perte à vide (kilowatt) |
Perte de charge (kilowatt) |
Courant à vide (%) |
Impendence (%) |
Dimension L xH de xW (millimètres) |
|
| HT | BT | |||||||
| S (F) Z10-6300/110 | 110 115 121 132 ±8 X 1,25% |
6,3 6,6 10,5 11. |
YNd11 |
8,5 | 35 | 0,55 | 10,5 |
4940 x 3710 x 4620 |
| S (F) Z10-8000/110 | 10,5 | 43 | 0,55 | 5010 x 3770 x 4680 | ||||
| S (F) Z10-10000/110 | 12 | 50 | 0,55 | 5040 x 3810 x 4730 | ||||
| S (F) Z10-12500/110 | 14,5 | 59 | 0,55 | 5100 x 3870 x 4760 | ||||
| S (F) Z10-16000/110 | 16,4 | 70 | 0,5 | 5160 x 3900 x 4810 | ||||
| S (F) Z10-20000/110 | 18,9 | 86 | 0,5 | 5760 x 3780 x 4730 | ||||
| S (F) Z10-25000/110 | 22,6 | 101 | 0,5 | 5820 x 3840 x 4790 | ||||
| S (F) Z10-31500/110 | 26,4 | 117 | 0,45 | 6320 x 4035 x 5160 | ||||
| S (F) Z10-40000/110 | 32,6 | 142 | 0,4 | 6550 x 4670 x 5740 | ||||
| S (F) Z10-50000/110 | 34,6 | 179 | 0,4 | 6270 x 4560 x 5865 | ||||
| S (F) Z10-63000/110 | 39 | 217 | 0,4 | 6320 x 4610 x 5930 | ||||
