10 | transformateur de puissance immergé dans l'huile de distribution 35KV électrique

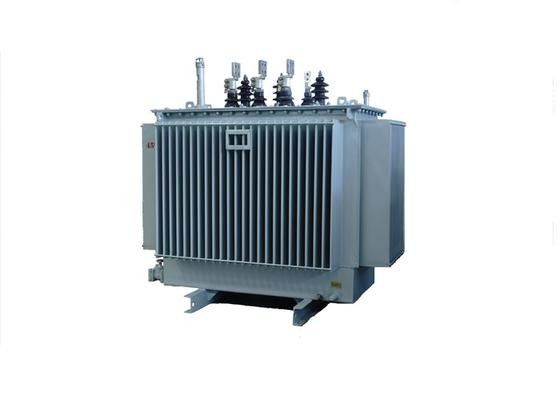

10 ~ 35KV Oil - Immersed Electrical Distribution Power Transformer
10 ~ 35KV Oil - Immersed Electrical Distribution Power Transformer

Image Grand :  10 | transformateur de puissance immergé dans l'huile de distribution 35KV électrique

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: Tianan Electric
Certification: CQC,CESI,IEEE
Numéro de modèle: S (Z) 9/S (Z) 10/S (Z) 11

Conditions de paiement et expédition:

Quantité de commande min: 1 UNITÉ
Prix: Pending
Détails d'emballage: Carton en bois
Délai de livraison: 40 jours de travail
Conditions de paiement: L/C, A/D, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 4000 unités/année
Description de produit détaillée
Environnement: En plein air Huile d'isolation: Huile minérale de haute qualité de catégorie
Test Equipment: Norme du CEI tension: 10~35kv
Surligner:

three phase transformer

,

power transmission transformer

- transformateur immergé dans l'huile de distribution d'énergie de commutateur de robinet de la charge 10kV



Général :

les transformateurs de la classe 11KV sont très utilisés dans des stations de transport et de distribution d'énergie, usines d'industrie, unité (GSU) d'installation de génération. Ils ont la caractéristique du rendement élevé, bas perte et exempt d'entretien.



Caractéristiques structurelles :

Noyau de fer de ►
Le noyau de fer est fait de tôle d'acier orientée par grain laminée à froid de silicium. Des stratifications sont coupées à la longueur sur GEORG coupe-à la ligne de longueur avec des fonctions de empilement coupées et automatiques d'étape-recouvrement. La structure multipas de stratification peut réduire la perte et le bruit. La tôle d'acier dans les membres de noyau et des jougs sont maintenus ensemble par les liens en verre époxy.
Enroulement de ►
Le cuivre couvert émaillé ou de papier de haute qualité est employé comme conducteur, l'enroulement a été fait en tant que le type à tambour et en spirale, type de type, de type continu et intercalé en spirale amélioré pour assurer la force d'isolation. Les tapings standard sont ±2*2.5%of l'enroulement de HT.

Réservoir de ►
Le réservoir, la couverture et le conservateur sont
fait par la plaque d'acier ondulée. Pour les petits transformateurs, nous utilisons un réservoir profond et une couverture, mais pour de plus grands transformateurs, nous fabriquons le type de cloche. La construction ondulée sont une façon efficace pour le refroidissement à l'huile.
Huile d'isolation de ►
Les réservoirs sont remplis de l'huile minérale de haute qualité de catégorie selon IEC296 et c'est carte PCB et PCT librement. L'huile est employée pour aider à refroidir le transformateur. Elle est également employée fournissent une partie de l'isolation électrique entre les pièces vivantes internes.
commutateur de ►Tap
Des commutateurs de robinet sont utilisés pour régler la tension de sortie des transformateurs aux niveaux requis. Nous réalisons ceci en changeant les rapports du transformateur sur le système en changeant le nombre de tours dans l'enroulement de HT. Les commutateurs de robinet peuvent être sur la charge (OLTC) ou outre de la charge (OCTC).
Assemblée de ►
Le noyau et les enroulements se sont réunis ensemble à partir de la pièce active du transformateur. Le corps actif assemblé avec des multi-enroulements et la méthode sèche de pression identique adoptée, effectivement amélioré la force électrique et la capacité de se mettre la résistance en court-circuit



Données techniques des produits typiques ;



Type Évaluation
KVA
Sur-charge
perte
(w)
Charge
perte
(w)
I
(%)
LE R-U
(%)
Dimension (millimètres) Poids
(kilogramme)
a b c
S9-M-50/11 50 170 870 2,0 4,0 1215 660 1170 430
S9-M-250/11 250 560 3050 1,2 4,0 1190 815 1370 1115
S9-M-400/11 400 800 4300 1,0 4,0 1515 770 1580 1380
S9-M-500/11 500 960 5050 1,0 4,0 1635 840 1610 1600
S9-M-1000/11 1000 1700 10300 0,7 4,5 1960 1095 1960 2860
S9-M-2500/11 2500 3300 23000 0,55 5,5 2230 2305 2445 5660
S10-M-30/10 30 110 600 1,8 4,0 870 645 1025 310
S10-M-50/10 50 140 870 1,7 4,0 1090 650 1080 395
S10-M-80/10 80 200 1250 1,6 4,0 1140 675 1110 490
S10-M-100/10 100 240 1500 1,5 4,0 1185 690 1130 560
S10-M-125/10 125 280 1800 1,4 4,0 1205 710 1180 670
S10-M-160/10 160 340 2200 1,3 4,0 1255 720 1200 780
S10-M-200/10 200 400 2600 1,2 4,0 1295 740 1215 875
S10-M-250/10 250 470 3050 1,1 4,0 1340 755 1260 1115
S10-M-315/10 315 560 3650 1,0 4,0 1400 770 1320 1280
S10-M-400/10 400 680 4300 0,9 4,0 1500 860 1400 1490
S10-M-500/10 500 810 5150 0,9 4,0 1575 895 1430 1740
S10-M-630/10 630 1020 6200 0,8 4,5 1660 930 1545 2110
S10-M-800/10 800 1190 7500 0,7 4,5 1830 1070 1590 2625
S10-M-1000/10 1000 1450 10300 0,6 4,5 1935 1175 1685 2860
S10-M-1250/10 1250 1650 12000 0,6 4,5 1960 1170 1730 3330
S10-M-1600/10 1600 2040 14500 0,5 4,5 2325 1220 2120 3765
S10-M-2000/10 2000 2140 17820 0,5 4,5 2395 1260 2225 4530
