appareillage combiné par fusible actuel de commutateur de charge de vide de 10KV AIternative

10KV AIternative Current Vacuum Load Switch Fuse Combined Apparatus
10KV AIternative Current Vacuum Load Switch Fuse Combined Apparatus 10KV AIternative Current Vacuum Load Switch Fuse Combined Apparatus

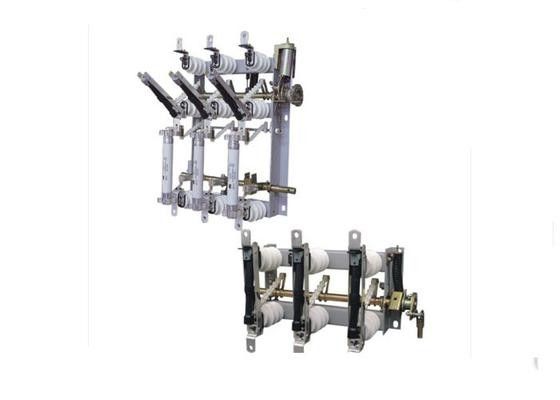

Image Grand :  appareillage combiné par fusible actuel de commutateur de charge de vide de 10KV AIternative

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: TIANAN
Certification: CE;ISO9001-2000
Numéro de modèle: FN5-12

Conditions de paiement et expédition:

Quantité de commande min: 100
Prix: Pending
Détails d'emballage: CAS EN BOIS
Délai de livraison: jours 35work
Conditions de paiement: L/C, T/T, D/P, D/A
Capacité d'approvisionnement: 1000 ensembles
Description de produit détaillée
Tension locale maximale: 12 kilovolts Fréquence évaluée: 50 hertz
Courant évalué: 100A Courant évalué de commutateur- de court-circuit: KA 50
Surligner:

vacuum load break switch

,

sf6 load break switch

appareillage combiné par fusible actuel de commutateur de charge de vide de 10KV AIternative

NINGBO TIANAN (GROUPE) CIE., LTD.


Généralités

Le commutateur à haute tension actuel de charge d'AIternative de lndoor de série de FN5-12FN5-12RDFN5-12R est sultable dans la grille d'alimentation actuelle alternative de 50Hz L0kV pour casser le courant de charge et le courant de court-circuit de fermeture. Le commutateur de charge avec le fusible peut fermer et ouvrir le courant de court-circuit pour la protection. Il est principalement employé dans la station du centre de distribution d'énergie et l'équipement électrique industriel du cercle de l'électricité d'unité principale d'anneau ou de l'alimentation d'énergie triphasé de terminal, pour le courant de rupture et se fermant de court-circuit.
Entretenez la condition
1. L'altitude ne dépasse pas 1000m.
2. La température de l'air ambiante : Le plus haut : +40oC, le plus bas : - 10oC
3. L'humidité de relatire d'air 90% non plus grand (autour de l'envirenment 25oC)
4. La situation de fonctionnement n'ont aucune poussière de conductivité.
5. La situation de fonctionnement n'ont aucun gaz corrosif d'isolation d'affect et détruisent le métal.
6. La situation de fonctionnement sans vibration et frappe violentes.
7. La situation de fonctionnement n'ont aucun danger et feu explosifs.
Paramètre technique

S/N Nom Unité Valeur
1 Tension évaluée kilovolt 10
2 Tension locale maximum kilovolt 12
3 Fréquence évaluée Hertz 50
4 Courant évalué A 400 630
5 Courant à court terme évalué de tenue (courant de stabilité thermique) kA/s 12.5/4 20/2
6 Courant maximal évalué de tenue (courant dynamique) ka 31,5 50
7 Boucle fermée évaluée cassant le courant A 400 630
8 Charge active évaluée cassant le courant A 400 630
9 charge active évaluée de 5% cassant le courant A 20 31,5
10 Câble évalué chargeant cassant le courant A 10
11 Court-circuit évalué faisant le courant   courant 1250kVA à vide de transformateur
12 Temps de rupture actuels de charge ka 31,5 50
13 Transformateur à vide évalué cassant le courant Charge/périodes

100%/20

60%/35

30%/75

5%/80

14 tension de tenue de fréquence de puissance 1min (r.m.s) à la terre, entre les phases/à isoler la distance kilovolt 42/48
15

Tension de tenue de puissance

Isolement de la distance

kilovolt 53
16 Tension de tenue de tension de choc de foudre (crête) à la terre, entre les phases/isolant la distance kilovolt 75/85
17 couple d'opération d'Ouverture-fermeture (force) N·m 90(180) 100(200)
