Détails sur le produit:
Conditions de paiement et expédition:
|
| Altitude: | jusqu'à 3000m | Tension nominale: | 40,5 |
|---|---|---|---|
| Courant évalué: | 630A | Courant évalué de fusible: | 50A |
| Surligner: | mécanisme isolé par gaz,mécanisme électrique à haute tension |
||

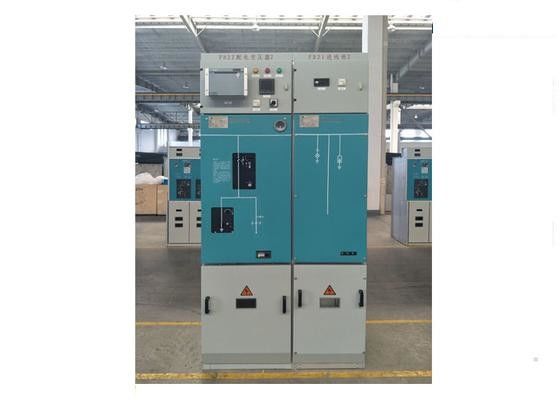

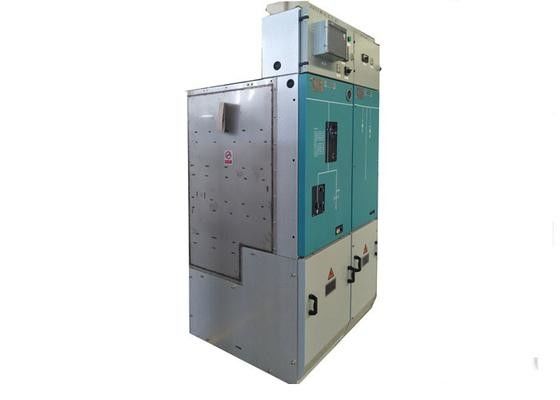

le gaz de mécanisme de 40.5Kv Sf6 RMU isolé a combiné l'appareil avec 3units
Caractéristique technique :
a. Équipé du commutateur de charge, de l'appareillage du commutateur +fuse de charge et de l'élément fonctionnel composés de disjoncteur, sa fonction est très complète.
b. Elle a en forme de boîte commun multifonctionnel et type externe d'extension de barre omnibus pour le choix, elle peut réaliser la combinaison flexible du plan multiple.
c. le petit volume, bas poids, volume minimum pour un simple est 500*1000*1750 (millimètre). Il est commode pour le transport, porte et installation.
d. Il convient à l'endroit qui a la forte demande sur l'espace, tel que la tour de générateur de vent.
e. l'opération facile, sûre utilisant, entretien commode, le mécanisme peut entretenir pendant 30 années sans entretien.
f. Le mécanisme est conçu pour être omniseal sans partie vivante exposée et peut courir pendant longtemps dans l'environnement grave.
Paramètres :
| Nom | Unité | Paramètres | |
| Tension évaluée | kilovolt | 40,5 | 24 |
| Courant évalué | A | 630 1250 2000 2500 | |
| Fréquence évaluée | Hertz | 50/60 | |
| Tension de tenue de fréquence de puissance évaluée (1min) | V | 95 | 65 |
| Tension de tenue évaluée de tension de choc de foudre | V | 185 | 125 |
| Court-circuit évalué cassant le courant | ka | 20 25 31,5 | |
| Court-circuit évalué faisant le courant | ka | 50 63 80 | |
| Courant à court terme évalué de tenue | ka | 20 25 31,5 | |
| Courant maximal évalué de tenue | ka | 50 63 80 | |
| Durée évaluée de court-circuit | s | 4 | |
| Classe de protection de clôture (Cabinet plein de gaz d'Enclosure/HV) | IP67/IP4X | ||
| Résistance principale de circuit de chaque phase | μΩ | ≤250 | |
| Pression de fonctionnement évaluée du gaz SF6 (pression indiquée pour 20℃) | MPA | 0,05 | |
| Pression de fonctionnement minimum du gaz SF6 (pression indiquée pour 20℃) | MPA | 0,02 | |
| Taux annuel de fuite de gaz du gaz SF6 | % | ≤1 | |
| Tension auxiliaire évaluée d'opération de circuit | V | DC110/220 | |
| Dimension de clôture (Width*Depth*Height) | millimètre | (600~1200) *1400*2500 | |
