Mécanisme à haute tension du mécanisme Sf6 de RMU avec 33Kv/36Kv/40.5Kv

RMU Switchgear Sf6 High Voltage Switchgear With 33Kv / 36Kv / 40.5Kv

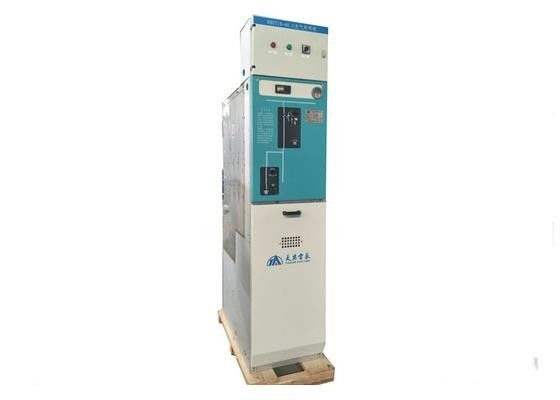

Image Grand : Mécanisme à haute tension du mécanisme Sf6 de RMU avec 33Kv/36Kv/40.5Kv

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	Tianan Electric
Certification:	ISO9001:2000
Numéro de modèle:	HXGT10-40.5

Conditions de paiement et expédition:

Quantité de commande min:	1 UNITÉ
Prix:	Pending
Détails d'emballage:	Coffret en bois
Délai de livraison:	45 jours de travail
Conditions de paiement:	L/C, A/D, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement:	5000 PCS/Year

Contact

Description de produit détaillée

Courant évalué:

630 A

Temps continuel de courte durée évaluée:

4 S

Tension nominale:

36,38,40.5

Catégorie de protection de clôture de GIS:

IP67

Surligner:

mécanisme isolé par gaz

mécanisme électrique à haute tension

Mécanisme de RMU, mécanisme Sf6 à haute tension avec 33Kv/36Kv/40.5Kv

Général :
Les GIS convient à la centrale, à la sous-station, à la sous-station combinée et au système d'alimentation électrique, qui est barre omnibus simple d'intérieur triphasée à C.A. et sectionnement de la barre omnibus simple avec 50Hz, tension évaluée par 35kV, employée pour commander, accepter et distribuer le courant électrique.

Conception fonctionnelle :
Fiable : Chaque compartiment est surveillé individuellement et a son propre dispositif de décompression.

Sécurité : Les composants latéraux primaires sont hermétiquement enfermés, compartiment rempli par gaz et ainsi peu sensible : à l'atmosphère, &dust de saleté.

Économie de l'espace : Un plus petit pied imprime toutes les opérations sur l'avant de mécanisme.
Économiquement efficace : Condition de l'espace réduit et de superficie. Long compartiment exempt d'entretien de gaz de durée de vie.

Paramètre :

Non.	Article		unité	Paramètre
1	Tension évaluée		Kilovolt	33/36/40.5
2	Courant évalué de barre omnibus principale		A	400/630
3	Courant évalué		A	630A
4	Fréquence évaluée		Hertz	50
5	Courant à court terme évalué de tenue		KA	20,25
6	Temps continuel de courte durée évaluée		S	2
7	Courant maximal évalué de tenue		KA	50,63
8	Court-circuit évalué faisant le courant		KA	50,63
9	Charge active évaluée cassant le courant		A	630
10	Boucle bloquée évaluée cassant le courant		A	630
11	Courant de rupture de câble-remplissage évalué		A	10
12	Le commutateur de mise à la terre évalué courant à court terme de résistance		KA	20
13	Fondant le commutateur évalué durée de court-circuit		S	4
14	Fondant le commutateur évalué courant maximal de tenue		KA	50
15	puissance 1min tenue de fréquence tension	Kilovolt	entre phases/phase-à-terre : 42 ; isolement de la distance : 48
15	tension de choc de foudre tension de tenue (valeur de crête)	Kilovolt	(entre phases/phase-à-terre) 75 ; (entre phases/phase-à-terre) 85
16	résistance de boucle principale			≤400
17	la vie mécanique	Commutateur de charge	temps	5000
17	la vie mécanique	Commutateur de mise à la terre	temps	2000
18	puissance auxiliaire de la boucle 1min tension de tenue de fréquence		Kilovolt	2
19	Pression de gaz SF6 évaluée (pression 20ºC indiquée)		MPA	0,04
20	Taux annuel de fuite du gaz SF6			<>
21	Catégorie de protection de clôture isolée par gaz			IP67
