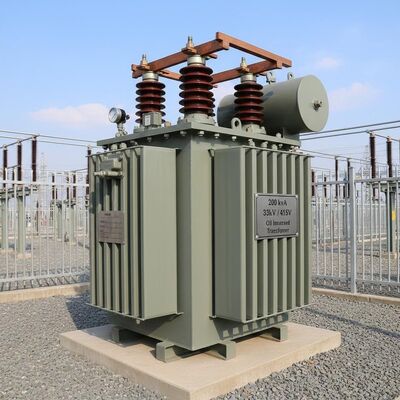

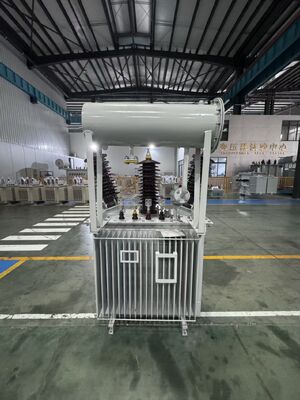

Transformateur de puissance immergé dans l'huile de 200 kVA 33kV avec connexion Dyn11 pour les réseaux de distribution

Le modèle de transformateur de puissance immergé dans l'huileS-200/33-0. Je vous en prie.415est un dispositif électrique triphasé conçu pour la réduction de tension dans les réseaux de distribution à moyenne tension.200 kVAd'une tension nominale de33 kV / 0,415 kV(plage de détection ± 2*2,5%), ce transformateur est bien adapté aux installations industrielles légères, aux complexes commerciaux et aux projets d'électrification rurale.

Le transformateurDyn11groupe de connexion, où le côté haute tension est connecté à l'étoile (Y) avec un point neutre non directement mis à la terre, le côté basse tension est connecté au delta (d),et le déplacement de phase est de 30° (position 11 heures)Cette configuration assure une tension de phase à phase stable et supprime efficacement les courants harmoniques tiers.

Conçu pour la fiabilité et l'efficacité, ce transformateur de distribution immergé dans l'huile aide à maintenir un flux d'énergie stable, réduit les pertes d'énergie,et soutenir une répartition équilibrée de la charge entre les réseaux électriques et les sous-stations.

Ce transformateur adopte leOnan (pétrole naturel, air naturel)La chaleur générée par le noyau et les enroulements est absorbée par l'huile isolante, qui circule naturellement dans le réservoir.La chaleur se dissipe ensuite dans l'air environnant à travers les ailerons du radiateur ou les surfaces de refroidissement..

Ce processus de refroidissement naturel élimine le besoin d'équipements supplémentaires tels que des ventilateurs ou des pompes, ce qui réduit l'entretien et permet une durée de vie plus longue.Il contribue également au fonctionnement écologique du transformateur.

L'huile isolante de haute qualité joue deux rôles essentiels à l'intérieur du transformateur:

• Isolement électrique- Prévient les pannes électriques entre les pièces
• Éliminer la chaleur- transfère la chaleur des enroulements et du noyau pour maintenir la stabilité thermique

L'huile protège également les composants internes de l'humidité et des contaminants, améliorant la durabilité et la fiabilité du transformateur dans divers environnements de fonctionnement,y compris les conditions tropicales et poussiéreuses courantes en Afrique et en Asie du Sud-Est.

Ce transformateur est fabriqué conformément auxPour l'équipement:La conformité garantit que le produit répond à des critères de référence stricts pour:

• Isolement et élévation de température
• Résistance au court-circuit
• Intégrité mécanique et efficacité

Pour les utilisateurs finaux, cela signifie la confiance en la sécurité, la fiabilité et les performances opérationnelles.

Le transformateur est doté d'une construction compacte et robuste, permettant un placement flexible dans des sous-stations extérieures ou des salles électriques intérieures.

• Ports de remplissage et de vidange d'huile accessibles
• Appareils de surveillance de la température
• Systèmes de décharge de pression

Ces éléments de conception facilitent l'inspection et l'entretien de routine, ce qui contribue à réduire les temps d'arrêt et les coûts de maintenance pendant toute la durée de vie du transformateur.

Ce transformateur de distribution immergé dans l'huile est adapté à un large éventail de scénarios:

• Réseaux de distribution de moyenne tension- Fournit une alimentation électrique stable pour les parcs industriels légers, les centres commerciaux et les projets d'électrification rurale
• Projets liés aux énergies renouvelables- Utilisé dans les petits parcs éoliens ou les centrales solaires pour augmenter ou diminuer la tension
• Développement des infrastructures- soutient les projets d'extension du réseau dans les régions en développement, en particulier là où les systèmes basse tension 415 V sont standard (par exemple, au Kenya, au Nigeria, aux Philippines, en Thaïlande, en Thaïlande, en Espagne, en Espagne, en Espagne, en Espagne, en Espagne, en Espagne, en Espagne, en Espagne, enet d'autres marchés en Afrique et en Asie du Sud-Est)

La conception robuste et l'emballage en palette en bois facilitent également le transport et l'installation du transformateur dans des endroits éloignés ou difficiles.

Le modèle de transformateurS-200/33-0. Je vous en prie.415est fabriqué en Chine et certifié selon les normes GB. La personnalisation est disponible pour répondre aux exigences spécifiques du projet, notamment:

• Ajustement de la capacité nominale
• Changements de combinaison de tension
• Modifications de la plage de détection
• Groupe de connexion (Dyn11 / Yyn0 / Yd11 selon les besoins)

Chaque transformateur est soigneusement emballé sur une palette en bois pour assurer une livraison sûre.

Un support technique complet et des services après-vente sont fournis pour assurer une performance optimale tout au long du cycle de vie du produit.

• Assistance à l'installation et à la mise en service
• Soutien à la résolution de problèmes et au diagnostic
• Inspection sur place et essais d'huile
• Imagerie thermique et mesure de la résistance à l'isolation
• Réparation, rénovation et fourniture de pièces détachées
• Programmes de formation personnalisés pour le personnel des clients
