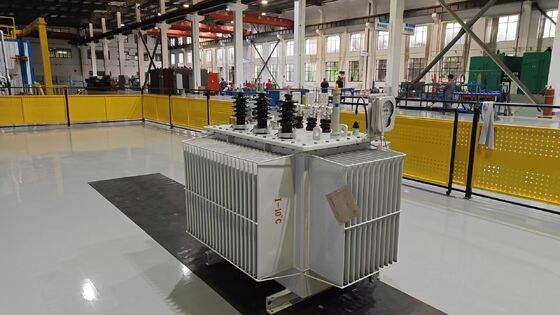

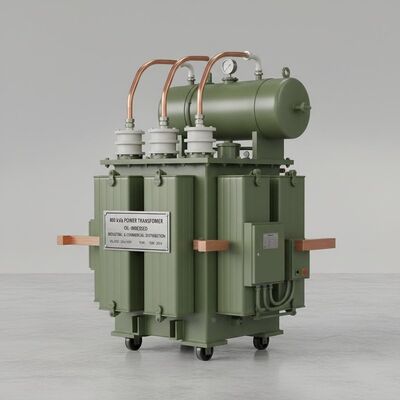

Transformateur de puissance immergé dans l'huile de 800 kVA avec refroidissement ONAN et norme IEC60076 pour la distribution industrielle

Le modèle de transformateur de puissance immergé dans l'huileSM-800/15est un appareil électrique triphasé conçu pour abaisser la tension dans les réseaux de distribution moyenne tension. D'une capacité nominale de800 kVAet une tension nominale de15kV / 0,4kV(plage de prise ±2*2,5 %), ce transformateur est bien adapté aux installations industrielles, aux complexes commerciaux et aux systèmes de distribution d'énergie à grande échelle.

Conçu pour la fiabilité et l'efficacité, ce transformateur de distribution immergé dans l'huile aide à maintenir un flux d'énergie stable, à réduire les pertes d'énergie et à prendre en charge une répartition équilibrée de la charge sur les réseaux électriques et les sous-stations.

Ce transformateur adopte leONAN (Huile Naturelle Air Naturelle)méthode de refroidissement, une technique largement reconnue pour les conceptions immergées dans l’huile. La chaleur générée par le noyau et les enroulements est absorbée par l'huile isolante qui circule naturellement dans le réservoir. La chaleur se dissipe ensuite dans l'air ambiant à travers les ailettes du radiateur ou les surfaces de refroidissement.

Ce processus de refroidissement naturel élimine le besoin d'équipements supplémentaires tels que des ventilateurs ou des pompes, ce qui réduit la maintenance et permet une durée de vie plus longue. Cela contribue également au fonctionnement respectueux de l’environnement du transformateur.

Une huile isolante de haute qualité joue deux rôles essentiels à l’intérieur du transformateur :

• Isolation électrique- Empêche les pannes électriques entre les pièces sous tension
• Évacuation de la chaleur- Transfère la chaleur des enroulements et du noyau pour maintenir la stabilité thermique

L'huile protège également les composants internes de l'humidité et des contaminants, améliorant ainsi la durabilité et la fiabilité du transformateur dans divers environnements d'exploitation.

Ce transformateur est fabriqué conformément auxCEI60076norme internationale, qui définit les exigences en matière de conception, de tests et de performances des transformateurs de puissance. La conformité garantit que le produit répond à des critères stricts pour :

• Isolation et montée en température
• Résistance aux courts-circuits
• Intégrité mécanique et efficacité

Pour les utilisateurs finaux, cela signifie avoir confiance dans la sécurité, la fiabilité et les performances opérationnelles.

Le transformateur présente une construction compacte et robuste, permettant un placement flexible dans des sous-stations extérieures ou des salles électriques intérieures. Les principales fonctionnalités faciles à entretenir comprennent :

• Orifices de remplissage et de vidange d'huile accessibles
• Appareils de surveillance de la température
• Systèmes de décompression

Ces éléments de conception facilitent l'inspection et l'entretien de routine, contribuant ainsi à réduire les temps d'arrêt et les coûts de maintenance tout au long de la durée de vie opérationnelle du transformateur.

Ce transformateur de distribution immergé dans l'huile convient à un large éventail de scénarios :

• Réseaux de distribution moyenne tension- Fournit une alimentation électrique stable pour les parcs industriels, les complexes commerciaux et les grandes communautés résidentielles
• Projets d'énergie renouvelable- Utilisé dans les parcs éoliens ou les centrales solaires pour augmenter ou diminuer la tension
• Projets d'infrastructures- Prend en charge les besoins en énergie des usines de fabrication, des opérations minières et des chantiers de construction à grande échelle

La conception robuste et l'emballage sur palette en bois rendent également le transformateur facile à transporter et à installer dans des endroits éloignés ou difficiles.

Le modèle du transformateurSM-800/15est fabriqué en Chine et certifié selon les normes GB. La personnalisation est disponible pour répondre aux exigences spécifiques du projet, notamment :

• Ajustement de la capacité nominale
• Changements de combinaison de tension
• Modifications de la plage de taraudage
• Groupe de connexion (Dyn11 / Yyn0 / Yd11 selon les besoins)

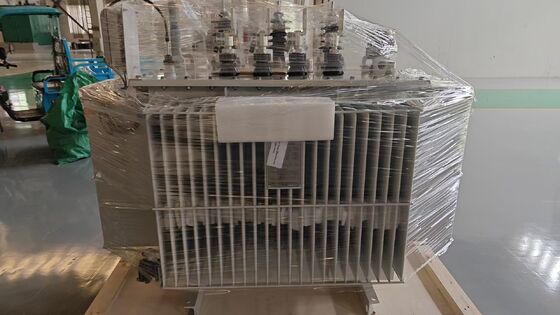

Chaque transformateur est soigneusement emballé sur une palette en bois pour garantir une livraison en toute sécurité.

Une assistance technique complète et des services après-vente sont fournis pour garantir des performances optimales tout au long du cycle de vie du produit. Les services comprennent :

• Assistance à l'installation et à la mise en service
• Aide au dépannage et au diagnostic
• Inspection sur place et tests d'huile
• Imagerie thermique et mesure de la résistance d’isolation
• Réparation, remise à neuf et fourniture de pièces détachées
• Programmes de formation personnalisés pour le personnel des clients
