Appareillage de commutation haute tension isolé au gaz SF6 33Kv/36Kv/40.5Kv avec courant nominal de 630A, appareillage de commutation intérieur RMU

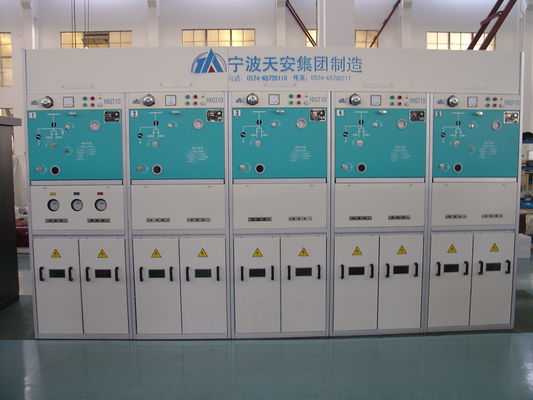

Image Grand : Appareillage de commutation haute tension isolé au gaz SF6 33Kv/36Kv/40.5Kv avec courant nominal de 630A, appareillage de commutation intérieur RMU

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	Tianan Electric
Certification:	ISO9001:2000
Numéro de modèle:	HXGT10-40.5

Conditions de paiement et expédition:

Quantité de commande min:	1 UNITÉ
Prix:	US $50,000
Détails d'emballage:	Coffret en bois
Délai de livraison:	45 jours de travail
Conditions de paiement:	LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement:	5000 PCS/Year

Contact

Description de produit détaillée

Courant nominal:	630 A	Temps court nommé Temps continu:	4 s
Produits typiques:	RMU	Fréquence:	50/60 Hz
Tension nominale:	36(38),40.5	Altitude:	Jusqu'à 3000 m au-dessus du niveau de la mer
Mettre en évidence:	mécanisme isolé par gaz , mécanisme électrique à haute tension

NINGBO TIANAN (GROUP) CO., LTD.

Aperçu du produit

Le jeu de barres haute tension SF6 est conçu pour les centrales électriques, les sous-stations, les sous-stations combinées et les systèmes d'alimentation électrique. Ce système monophasé intérieur AC à jeu de barres simple et à jeu de barres simple sectionné fonctionne à 50 Hz avec une tension nominale de 35 kV, assurant un contrôle, une acceptation et une distribution fiables de l'énergie électrique.

Caractéristiques de conception clés

Fonctionnement fiable : Chaque compartiment est surveillé individuellement et équipé de son propre dispositif de décharge de pression
Sécurité renforcée : Les composants du côté primaire hermétiquement clos dans des compartiments remplis de gaz offrent une protection contre l'atmosphère, la saleté et la poussière
Gain de place : Encombrement compact avec toutes les opérations accessibles par l'avant du jeu de barres
Rentable : Réduction des besoins en espace, longue durée de vie et compartiments à gaz sans entretien

Spécifications techniques

Article	Unité	Paramètre
Tension nominale	KV	33/36/40.5
Courant nominal du jeu de barres principal	A	400/630
Courant nominal	A	630A
Fréquence nominale	HZ	50
Courant de tenue de courte durée nominal	KA	20,25
Temps de tenue de courte durée nominal	S	2
Courant de crête de tenue nominal	KA	50,63
Courant de fermeture nominal de court-circuit	KA	50,63
Courant nominal de coupure de charge active	A	630
Courant nominal de coupure en boucle fermée	A	630
Courant nominal de coupure de charge de câble	A	10
Courant de résistance de courte durée nominal de l'interrupteur de terre	KA	20
Durée nominale de court-circuit de l'interrupteur de mise à la terre	S	4
Courant de crête de tenue nominal de l'interrupteur de mise à la terre	KA	50
Niveau d'isolation nominal - Tension de tenue à fréquence de puissance 1 min	KV	(phase à phase/ phase-terre) 42 ; (distance d'isolement) 48
Tension de tenue à l'impulsion de foudre (valeur de crête)	KV	(phase à phase/ phase-terre) 75 ; (phase à phase/ phase-terre) 85
Résistance de la boucle principale		≤400
Durée de vie mécanique - Interrupteur de charge	temps	5000
Durée de vie mécanique - Interrupteur de terre	temps	2000
Tension de tenue à fréquence de puissance 1 min de la boucle auxiliaire	KV	2
Pression nominale du gaz SF6 (pression manométrique à 20ºC)	Mpa	0.04
Taux de fuite annuel du gaz SF6		<=0.2%
Degré de protection de l'enceinte isolée au gaz		IP67
