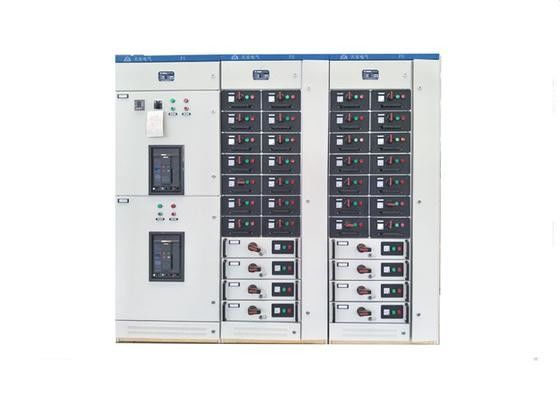

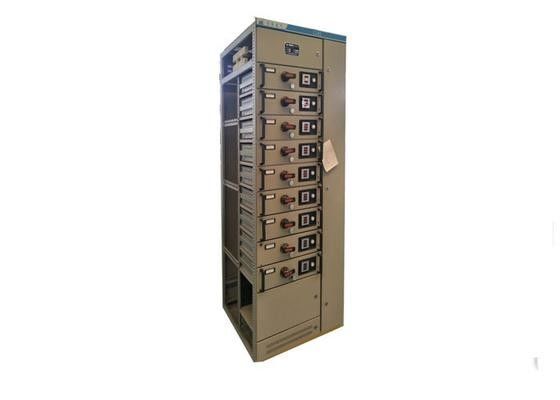

Mécanisme de la distribution électrique BT de l'équipement 0.4KV de centrale de GCS

Aperçu
Le mécanisme retirable de GCS BT (ci-après désigné sous le nom du dispositif) est développé selon les conditions à partir du département compétent d'industrie, des nombreux utilisateurs électriques et de l'unité de conception par le département mécanique d'état original, groupe uni de conception de département de puissance. Il se conforme aux conditions nationales et à un index technique plus élevé de représentation, et adapte les demandes du développement du marché de puissance et capable concurrencer les produits importés disponibles. Le dispositif a passé l'authentification a conjointement présidé par deux départements en juillet 1996 à Changhaï. Il obtient la reconnaissance et l'affirmation de l'unité de fabrication et de la construction du consommateur de puissance.

Application

Le dispositif s'applique au système de distribution des industries etc. de centrale, de pétrole, de génie chimique, de métallurgie, de tissage et d'édifice haut. Dans les endroits avec le haut ordinateur d'automaticité et de besoin à joindre, comme la centrale à grande échelle et le système etc. d'industrie pétrochimique.

Caractéristiques

1. Le cadre principal adopte l'acier de barre 8MF. Les deux côtés d'acier de barre est installés avec le trou de montage de 9.2mm avec le module 20mm et 100mm. L'installation intérieure est flexible et facile.

2. Deux types d'assemblée en forme de projet pour le cadre principal, la pleine structure d'assemblée et (le cadre latéral et la structure partiels de soudure de rail croisé) pour la sélection d'utilisateur.

3. Chaque compartiment de fonction de dispositif est séparé mutuellement. Les compartiments sont divisés en compartiment d'élément fonctionnel, compartiment de barre omnibus et compartiment de câble. Chacun a la fonction d'indépendant de parent.

4. La barre omnibus horizontale adopte le modèle de rangée placé par niveau arrière d'armoire pour augmenter la capacité de résister à la force électrodynamique pour la barre omnibus. C'est la mesure de base pour obtenir la capacité élevée de force de court-circuit pour le circuit principal.

5. La conception de compartiment de câble fait le débouché et l'admission de câble à travers commode.

Entretenez l'environnement

1. Température de l'air ambiante : -5ºC+40ºCand la température moyenne ne devrait pas dépasser +35ºC dans 24h.

2. L'hygrométrie ne devrait pas dépasser 50% à la température maximale. On permet une hygrométrie plus élevée à une plus basse température. Ex. 90% à +20ºC. Mais en raison du changement de température, il est possible que modéré mouille produira en passant.

3. L'altitude au-dessus du niveau de la mer ne devrait pas dépasser 2000M.

4. Gradient d'installation ne pas dépasser 5ºC.

5. D'intérieur sans poussière, gaz corrosif et attaque de l'eau de pluie.
