Ningbo Tianan (Group) Co.,Ltd.
Aperçu Produitsdisjoncteur à haute tension

24kv le disjoncteur à haute tension, vide de disjoncteur à C.A. sont - s'éteindre la chambre

Chine Ningbo Tianan (Group) Co.,Ltd. certifications
Chine Ningbo Tianan (Group) Co.,Ltd. certifications
Je suis en ligne une discussion en ligne

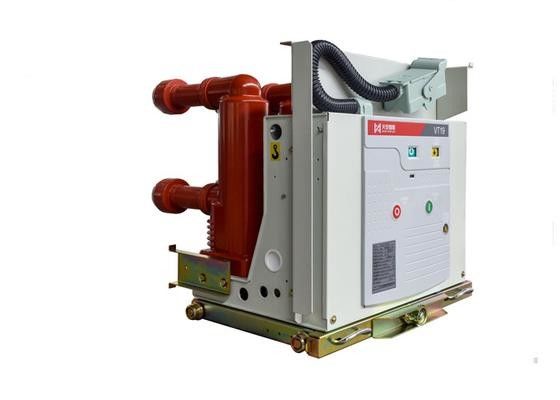

24kv le disjoncteur à haute tension, vide de disjoncteur à C.A. sont - s'éteindre la chambre

24kv High Voltage Circuit Breaker , Ac Circuit Breaker Vacuum Are - Extinguishing Chamber
24kv High Voltage Circuit Breaker , Ac Circuit Breaker Vacuum Are - Extinguishing Chamber

Image Grand :  24kv le disjoncteur à haute tension, vide de disjoncteur à C.A. sont - s'éteindre la chambre

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Tianan Electric
Certification: GB1984、GB/T11022、DL/T403 and IEC62271
Numéro de modèle: VT19-24
Conditions de paiement et expédition:
Quantité de commande min: 1 UNITÉ
Prix: Pending
Détails d'emballage: CAS EN BOIS
Délai de livraison: 35 jours de travail
Conditions de paiement: L/C, A/D, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 2000pcs/an
Description de produit détaillée
Tension nominale: 24kV Polonais incorporés: Processus d'APG
Courant évalué: 630 A, 1250A Type: Type fixe/type de charette à bras
Mettre en évidence:

disjoncteur à haute tension de vide

,

disjoncteur de HT

le vide 24kv sont - en s'éteignant le C.A. à haute tension de chambre nettoyez à l'aspirateur le disjoncteur

NINGBO TIANAN (GROUPE) CIE., LTD.



Aperçu

Le disjoncteur de vide de HT de VT19-24indoor est utilisé dans le système électrique triphasé à C.A. de 50HZ, 24kV. Il est employé en tant que département de contrôle et de protection dans la société d'extraction, l'usine de puissance et la sous-station. En raison de ses avantages spéciaux, il est également approprié au site qui fréquemment opération sous le courant évalué ou le courant de rupture multiple de court-circuit.

Le disjoncteur est identifié par quelques normes nationales et normes relatives internationales, telles que GB1984, GB/T11022, DL/T403 et IEC62271, etc. Il a la différence de niveau fiable, utilisée comme département de camion ou département fixe d'installation.



La structure du vide arc-s'éteignent la pièce

Le vide arc-s'éteignent la pièce est les pièces de noyau du disjoncteur pour soutenir, faire et casser l'énergie actuelle. Il a suffisamment arc-pour s'éteindre la fonction et la durée élevée d'opération.

  • La clôture d'isolation (1) de arc-s'éteignent la pièce se compose du matériel de forte intensité de céramique d'alumine, les deux extrémités seront la couverture soudée d'acier inoxydable (6) et elle sera façonnée en la cavité scellée.
  • La couche intérieure de arc-s'éteignent la pièce est couverture lancée par métal (5) qui metal moites provoqués par l'arc peuvent être composées ou condensées sur la couverture lancée par métal à temps la courte durée pendant le terminal la fabrication et la rupture, intensité de médias d'isolation d'intérieur arc-s'éteignent la pièce seront récupèrent. En attendant, la couverture lancée peut protéger la clôture de céramique contre le mal de l'éclaboussement en métal.
  • Le tuyau rétracté d'accordéon d'acier inoxydable (4) est la part importante de arc-s'éteignent la pièce que le terminal mobile (3) peut déplacer le plein-fermé arc-s'éteignent la pièce. La fonction de cachetage et la longue durée du tuyau d'accordéon est l'un des facteurs principaux qui ont décidé que la durée mécanique du vide arc-s'éteignent la pièce.
  • Le terminal est le coeur du vide arc-s'éteignent la pièce, adoptent le chrome-cuivre, la technologie avancée d'éperlan peut assurer la fonction de rupture et la durée électrique du disjoncteur de vide, et diminue le niveau de surtension d'opération.



Le paramètre principal du disjoncteur 24KV



Tension évaluée 24kV
Fréquence évaluée 50Hz
Tension de tenue aux chocs évaluée d'éclairage 125kV
1 tension de tenue de fréquence de puissance minimum évaluée 65kV
Ordre évalué d'opération O-0.3s-CO-180s-CO
Courant évalué (a) 630,1250 1250,1600,2000,2500
Court-circuit évalué cassant le courant (r.m.s, ka) 20/25 31,5
Court-circuit évalué faisant le courant (valeur de crête, ka) 50/63 80
Tenue de courte durée évaluée actuelle/temps continu de court-circuit (kA/s) 20,25/4 31.5/4
Courant évalué de tenue de valeur de crête (ka) 50/63 80
Cassant des périodes de court-circuit évalué (temps) 30
Durée mécanique (times0 20000
Poids (kilogrammes) Type fixe ≤250
Type de camion ≤350
Nom Unité Données
Distance de terminal de contact millimètre 12±1
Dépassement 4±1
Ouverture et fermeture triphasées asynchrones Mme ≤2
Période de déclenchement de terminal de contact fermant Mme ≤2
Temps se fermant et s'ouvrant S'ouvrir Mme ≤50
Se fermer ≤70
Vitesse moyenne d'ouverture (après ouverture de 6mm) m/s 1.4±0.3
Vitesse de rapprochement moyenne (après avoir clôturé 6mm) 0.8±0.2
