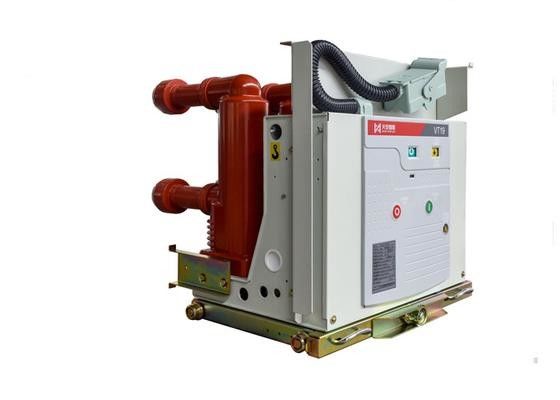

Disjoncteur haute tension de 24 kV avec chambre d'extinction à arc sous vide et procédé APG

Le disjoncteur sous vide haute tension intérieur VT19-24 est conçu pour les systèmes électriques triphasés CA fonctionnant à 50 Hz et 24 kV. Ce disjoncteur sert de composant de commande et de protection dans les exploitations minières, les centrales électriques et les sous-stations. Sa conception spécialisée le rend particulièrement adapté aux applications nécessitant un fonctionnement fréquent dans des conditions de courant nominal ou des interruptions multiples de courants de court-circuit.

Ce disjoncteur est conforme aux normes nationales et internationales, notamment GB1984, GB/T11022, DL/T403 et IEC62271. Il est doté de mécanismes de verrouillage fiables et peut être utilisé dans des configurations de montage sur chariot et d'installation fixe.

La chambre d'extinction d'arc sous vide est le composant central responsable de la tenue, de l'établissement et de la rupture de l'énergie du courant. Elle offre une capacité d'extinction d'arc supérieure et une durabilité opérationnelle prolongée.

• Enveloppe isolante : Construite en matériau céramique d'alumine de haute intensité, soudée avec des couvercles en acier inoxydable aux deux extrémités pour former une cavité complètement scellée.
• Couvercle de blindage métallique : La couche intérieure compose ou condense rapidement l'humidité métallique générée lors des opérations d'établissement et de rupture des contacts, restaurant rapidement l'intensité du milieu isolant tout en protégeant l'enveloppe en céramique des dommages causés par les projections métalliques.
• Soufflet en acier inoxydable : Ce composant critique permet au contact mobile de fonctionner dans la chambre d'extinction d'arc entièrement fermée, ses performances d'étanchéité et sa longévité étant des facteurs clés pour déterminer la durabilité mécanique de la chambre d'extinction d'arc sous vide.
• Technologie des contacts : Utilise des contacts en cuivre-chrome avec une technologie de fusion avancée pour garantir une fonction de rupture fiable, une durabilité électrique et des niveaux de surtension opérationnelle réduits.
