Type fixe de VCB disjoncteur d'intérieur de vide avec la haute tension 12KV/40.5KV

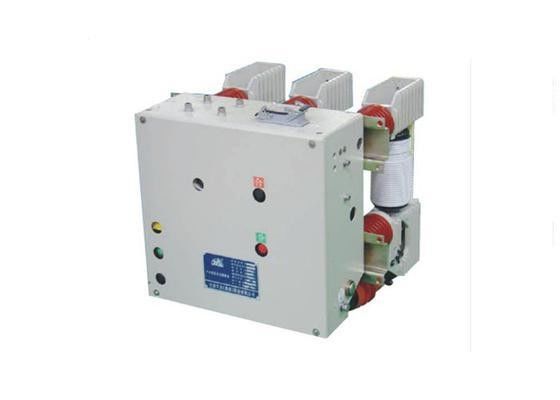

Image Grand : Type fixe de VCB disjoncteur d'intérieur de vide avec la haute tension 12KV/40.5KV

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	TIANAN Electric
Certification:	GB1984, JB3855, DL403 and IEC standards
Numéro de modèle:	ZN12-12/40.5

Conditions de paiement et expédition:

Prix:	Pending
Détails d'emballage:	Coffret en bois
Délai de livraison:	30 jours
Conditions de paiement:	L/C, T/T, D/A, D/P
Capacité d'approvisionnement:	1000Sets par an

Contact

Description de produit détaillée

Voltage nominal:

Pour les appareils à commande numérique

Courant nominal:

630,1250,1600,2000,2500,3150

Nombre de Polonais:

Hauteur:

≤2000m

Mettre en évidence:

dispositifs de protection électriques

distribution d'énergie intelligente

VCB, disjoncteur à vide intérieur de type fixe à haute tension 12KV/ 40,5KV

1. Caractéristiques générales

Disjoncteur sous vide à haute tension intérieur de la série ZN12-40.5Il utilise les contacts longitudinaux du champ magnétique Pour le structure en céramique, la prolifération de l'arc de rupture générée lorsque la distribution du courant au contact sur le même phénomène de fusion locale n'a pas lieu,mais a également une tension d'énergie d'arc basse (20-200V) et un courant de coupe bas (4-5A), et opèrent avec des organisations de grande fiabilité.

2Conditions environnementales

Altitude: pas plus de 2000 m
Température ambiante:pas plus de +40°C, pas moins de -10°C
Humidité relative:humidité relative moyenne quotidienne: ≤ 95%;humidité relative moyenne mensuelle ≤ 90%;pression de vapeur saturée moyenne quotidienne ≤ 2,2 KPa;valeur moyenne mensuelle ≤ 1,8 KPa
Intensité du séisme:≤ 8 degrés
L'installation doit être exempte d'incendie,d'explosion,de fortes vibrations,de corrosion chimique et de pollution grave

3. Données techniques

Je ne veux pas.	Nom de l'article	Unité	Données
1	Voltage nominal	KV	40.5
2	Courant nominal	Une	1250,1600,2000,2500,3150
3	Fréquence nominale	HZ	50
4	Temps de fonctionnement à courte durée nominale avec courant statique	Les prix	25,31.5
5	Temps de rupture de courant nominale de court-circuit		20
6	Vie mécanique	le temps	30000
7	Impulse lumineux nominal avec tension de support	KV	185
8	Séquence de fonctionnement nominale		O-0.3S-CO-180S-CO, dont la teneur en dioxyde de carbone est inférieure ou égale à
9	Voltage de fermeture et d'ouverture de l'électromagnéte	V	Pour les véhicules à moteur à combustion110
10	Voltage nominal de dégagement sans tension	V	Pour les véhicules à moteur à combustion110
11	Fréquence de puissance nominale à courte durée, tension de résistance (1min)	KV	95
12	Heures d'ouverture	ms	30 ≤ t ≤ 75
13	Heure de fermeture	ms	30 ≤ t ≤ 65
14	Temps de stockage de l'énergie	s	≤ 15

4. Application

L'interrupteur à vide haute tension intérieur de la série ZN12-40.5 est l'interrupteur principal appliqué à l'appareil de commutation de la série KYN-40.5/GBC-40.5.le disjoncteur est installé sur le chariot à main de l'armoire de commutation.Ce type peut également être utilisé pourunité de montage fixedans le commutateur XGN-40.5.

Ce disjoncteur a été conçu comme une unité qui Un mécanisme de fonctionnement de type stockage d'énergie de ressort spécial peut être utilisé dans le fonctionnement AC/DC, le fonctionnement manuel.
