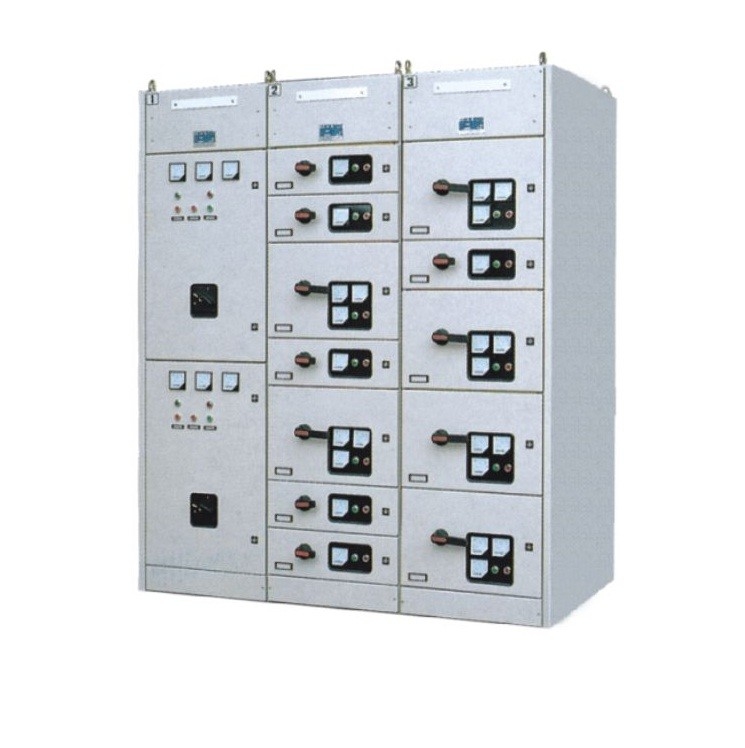

Description du produit:
Les appareils de commutation à basse tension (ci-après appelés appareils de commutation) de la série GCK sont développés par notre société en assimilant et en absorbant les technologies avancées de produits internationaux similaires.Elle adopte le: trois phases AC 50Hz, 60Hz, tension nominale 660V, courant nominale 5000A et système d'alimentation électrique à trois phases quatre fils et trois phases cinq fils.En ce qui concerne la réception et la distribution d'énergie électrique, il convient aux centrales électriques, aux sous-stations, aux entreprises industrielles et minières, aux bâtiments et aux hôtels, aux aéroports, aux quais, etc.
Ce produit est conforme à la norme internationale CEI 61439-2, à la norme nationale GB 7251.12, avec les caractéristiques d'une grande capacité de rupture, d'une bonne stabilité thermique dynamique, d'une nouvelle structure, d'un schéma électrique raisonnable et complet, de série, d'une grande applicabilité, d'un degré élevé de protection,est idéal Produits renouvelés, son niveau technique a atteint le niveau international contemporain.
Conditions de service
- Température ambiante: Max: +40°C, Min: -5°C ((température moyenne quotidienne ne dépassant pas +35°C)
- Air frais, humidité relative ne dépassant pas 50% ((à une température maximale de +40°C), humidité relative plus élevée autorisée uniquement à une température plus basse ((par exemple 90% à une température de +20°C),mais compte tenu du changement de température, la condensation peut avoir un effet.
- Altitude: l'inclinaison d'un plan vertical n'est pas supérieure à 5 degrés lors de l'installation du dispositif, l'altitude n'est pas supérieure à 2000 m.
- Dans les milieux non explosifs, le milieu est exempt de gaz et de poussières conductrices pouvant corroder les gaz métalliques et endommager l'isolation.L'utilisation du produit au-delà de l'environnement pour l'état technique exigé client devrait négocier avec notre société.
Paramètres techniques:
| Nombre de personnes |
Définition |
Unité |
Paramètres |
| 1 |
Voltage isolé nominal |
V |
Le numéro de téléphone est le suivant: |
| 2 |
Voltage de fonctionnement nominal |
V |
Le numéro de téléphone est le numéro de téléphone de l'entreprise. |
| 3 |
Courant nominal du bus horizontal |
Une |
Maximum jusqu'à 5000 |
| 4 |
Courant nominal du bus vertical |
Une |
Maximum jusqu'à 1600 |
| 5 |
Courant maximal du circuit d'alimentation |
Une |
4000 |
| 6 |
Courant maximal du circuit de tirage |
Une |
800 |
| 7 |
Capacité maximale du moteur de commande |
Le nombre de sièges |
320 |
| 8 |
Le courant de résistance maximale du bus horizontal ((0.1s) |
KA |
40,105,176,220 |
| 9 |
Courte durée de résistance au courant du bus horizontal (s) |
KA |
20,50,80,100 |
| 10 |
Le courant de résistance maximale du bus vertical ((0.1s) |
KA |
40,105,143 |
| 11 |
Courte durée de résistance au courant du bus vertical (s) |
KA |
20,50,65 |
| 12 |
Fréquence de puissance nominale résister à la tension ((1min) |
V |
1890 |
| 13 |
Fréquence de puissance secondaire résister à la tension ((1min) |
V |
1890 |
| 14 |
Niveau de protection de l'enceinte |
|
Pour les appareils de surveillance de l'environnement |
| 15 |
Dimension de l'enceinte |
mm |
Largeur 600 ((800, 1000) X Profondeur 800 ((1000) X Hauteur 2200 |
Notes de commande:
Les informations suivantes doivent être fournies par les clients:
a. schéma du câblage principal et schéma du système de câblage unique;
b. schéma schématique ou schéma schématique de câblage;
c. les spécifications et la quantité d'équipements électriques dans chaque appareil de commutation;
d. Permutation et combinaison, plan d'aménagement des équipements de commutation.
