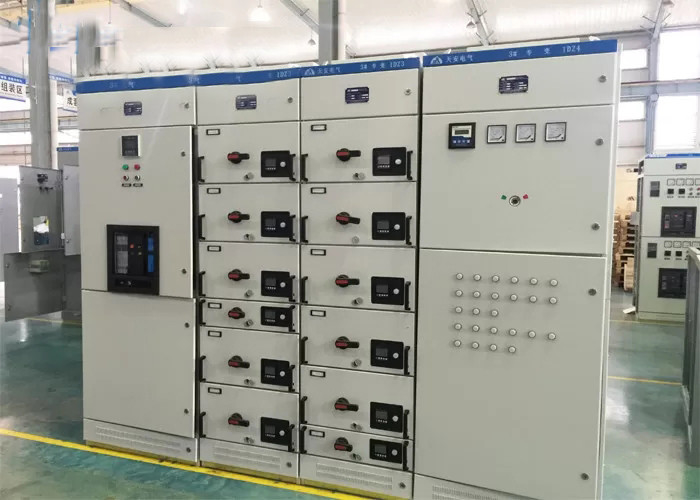

Équipement de commutation AC LV de la série GGD

Description du produit:

L'équipement de commutation AC LV de type GGD convient aux clients d'électricité dans les centrales électriques, les sous-stations, les entreprises minières, les immeubles de grande hauteur, les hôtels, les aéroports, les ports et les quais, etc. Il est utilisé pour le transfert d'énergie,Distribution et contrôle de l'énergie, l'éclairage, la protection du moteur et les équipements de distribution dans le système de distribution d'alimentation AC 50 Hz, tension nominale jusqu'à 690 V, courant nominal jusqu'à 6300 A.

Les équipements de commutation GGD LV sont conformes à la norme IEC 61439-2, GB7251.12 < équipement de commande et de commande LV - partie 2: ensembles complets d'équipement de commande et de commande >.

Complétude du produit

Les documents et accessoires suivants doivent être fournis:

a.Liste d'emballage

b,certificat de produit

c,manuel d'utilisation

d,Rapport d'essai en sortie d'usine

e) Des dessins relatifs

f,Clé de la porte de la cabine, de la poignée de fonctionnement et des pièces détachées énumérées dans le contrat

Schéma du circuit principal

La conception du circuit principal des commutateurs GGD comporte 129 schémas,total de 298 spécifications (sans inclure les schémas et spécifications dérivés causés par les modifications de la fonction du circuit auxiliaire et de la tension de commande)

GGD1-type 49 schémas 123 spécifications indiquées dans le tableau 2

GGD2-type 53 schémas 107 spécifications indiquées au tableau 3

GGD3-type 27 schémas 68 spécifications indiquées au tableau 3

Afin de répondre aux besoins de compensation de la puissance réactive, conception du boîtier de compensation du condensateur GGJ1, GGJ2, 4 circuits principaux, 12 spécifications au total, voir tableau 5.
