TIANAN VT19-12/24 Disjoncteur sous vide haute tension avec tension nominale de 12/24 kV et tension résistante à l'impulsion de la foudre de 75/125 kV pour les systèmes d'alimentation électrique à 50 Hz

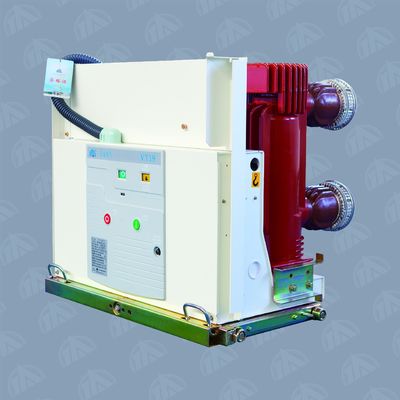

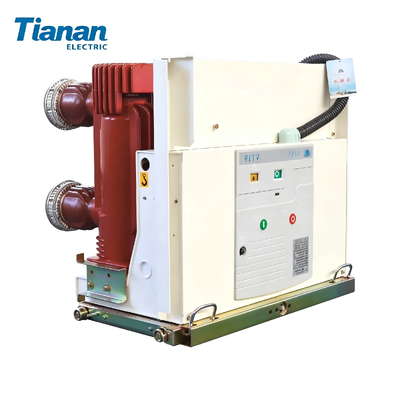

Image Grand : TIANAN VT19-12/24 Disjoncteur sous vide haute tension avec tension nominale de 12/24 kV et tension résistante à l'impulsion de la foudre de 75/125 kV pour les systèmes d'alimentation électrique à 50 Hz

Détails sur le produit:

Place of Origin:	CHINA
Nom de marque:	TIANAN
Certification:	GB
Model Number:	VT19-12/24

Conditions de paiement et expédition:

Quantité de commande min:	1 séries
Prix:	To be pending
Détails d'emballage:	Caisse en bois
Delivery Time:	According to the fact
Conditions de paiement:	LC, T/T
Capacité d'approvisionnement:	300 ensembles/année

Contact

Description de produit détaillée

Fréquence nominale:	50 Hz	Altitude:	≤ 1000 m
Temps de clôture:	30 à 70 ms	Vitesse d'ouverture moyenne:	12 KV/0,9 à 1,3 ; 24 kV/1,1 à 1,6 M/s
Séquence de fonctionnement nominale:	O-0.3s-CO-180s-CO	Voyage à l'extérieur:	30,5 ± 0,5 mm
Température de l'environnement:	-15 ℃ ~ + 40 ℃	Temps d'ouverture:	15 à 45 ms

Disjoncteur haute tension 12/24 KV avec tension de tenue aux impulsions d'éclairage nominale de 75/125 KV

TIANAN VT19-12/24 Disjoncteur à vide haute tension | Protection de distribution électrique intérieure 12/24 kV 50 Hz

Marque:TIANAN |Modèle:VT19-12/24 |Origine:Chine |Attestation :FR

Présentation du produit

Le disjoncteur à vide haute tension TIANAN VT19-12/24 est conçu pour les systèmes électriques de 12 kV et 24 kV, avec un fonctionnement fiable à des altitudes allant jusqu'à 1 000 mètres et une résistance sismique inférieure au niveau 8. Il est largement utilisé dans les sous-stations, les installations industrielles, les usines d'énergie renouvelable et les bâtiments commerciaux, offrant une protection précise contre les courts-circuits et une isolation contre les surcharges pour les réseaux de distribution haute tension.

Spécifications techniques

Paramètre	Spécification
Plage de température ambiante	-15 ℃ ~ +40 ℃
Tension nominale	12 / 24 kV
Fréquence nominale	50 Hz
Altitude maximale	≤ 1000 m
Résistance aux tremblements de terre	< 8e année
Vitesse d'ouverture moyenne	12 kV : 0,9 ~ 1,3 m/s 24kV : 1,1~1,6 m/s
Vitesse de fermeture moyenne	12 kV : 0,4 ~ 0,8 m/s 24 kV : 0,6 ~ 1,0 m/s
Heure d'ouverture	15~45 ms
Heure de fermeture	30~70 ms
Surcourse	3,5 ± 0,5 mm
Séquence de fonctionnement nominale	O-0,3s-CO-180s-CO
Tension nominale de tenue aux impulsions de foudre	75 / 125 kV

Applications

Sous-stations électriques
Installations industrielles
Projets d'énergie renouvelable (éolien/solaire)
Bâtiments commerciaux
Mines et métallurgie

Commandes et logistique

Quantité minimale de commande :5 ensembles
Conditionnement:Palette en bois
Délai de livraison:Sous réserve de commande effective
Prix et paiement :A négocier

Assistance et services techniques

Conseils d'installation, diagnostic des pannes, recommandations de maintenance, formation des opérateurs, surveillance à distance, réparation et remplacement sur site.
