Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel de Shell: | Acier inoxydable | Fonction: | Disjoncteur conventionnel |
|---|---|---|---|
| Environnement: | En plein air | Tension nominale: | 126kV |
| Mettre en évidence: | disjoncteur à haute tension de vide,disjoncteur de HT |
||

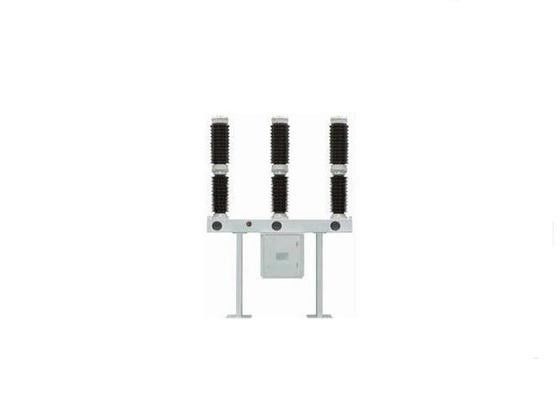

110kV vivent disjoncteur à haute tension extérieur de réservoir/disjoncteur de vide
Généralités
LW36-126 le type disjoncteur extérieur est un nouveau type disjoncteur de haute performance de HT SF6 basé sur la technologie de pointe de absorption et de digestion suffisante du disjoncteur SF6 étranger, et selon la condition de la norme nationale, combinant le niveau et la conception commerciaux domestiques de fabrication.
Ce produit est employé dans le système électrique avec 50Hz, tension nominale du système 110kV, et qui est matériel électrique principal commandé et protégé par la centrale et la sous-station. Il peut être équipé du type mécanisme opératoire de ressort et tringlerie triphasée de CT□. Gaz SF6 remplissant intérieur ayant l'excellente extinction d'arc et la représentation électrique d'isolation. Tous les phoques adoptent le type anneau de joint du double-cercle O, qui peut empêcher la fuite efficacement.
Caractéristiques
A. haute performance de la rupture, qui a la capacité pour découper le court-circuit et à retirer du point sortant, et résoudre le faul rapproché.
B. Les arc-descendeurs construits par la technologie de la rotation avec de haute qualité du flux d'air et de la structure simple.
C. une plus longue durée de vie électrique, la capacité de la rupture pour 20times sur la capacité totale, et long intervalle pour maintenir, entretien libre pendant 10 années sous le fonctionnement normal.
D. mécanisme d'opération dans la basse énergie qui est simple, fiable et ordonnée.
E. basse pression évaluée, ne pas être liquéfié sous la basse température.
F. un plus petit secteur occupé.
G. à faible bruit, utilisé dans les zones résidentielles.
H. installation sur place instantanée.
Données techniques
| Nom | Unité | Paramètre | |
| Tension évaluée | Kilovolt | 126 | |
| Fréquence évaluée | Hertz | 50 | |
| Courant évalué | A | 3150 | |
| Court-circuit évalué cassant le courant | KA | 31.5/40 | |
| Courant évalué de tenue de courte durée | KA/s | 31,5 (4) 40(3) | |
| Crête évaluée faisant le courant | KA | 100 | |
| Courant maximal évalué de tenue | KA | 100 | |
| Toute l'heure de rupture | Mme | <> | |
| L'heure exacte | Mme | <> | |
| Rupture du facteur de la première phase | 1,5 | ||
| Courant de rupture déclassé | KA | 10 | |
| Ordre évalué d'opération | 0-0.3s-CO-180s-CO | ||
| Résistance évaluée de rupture continue de courant de court-circuit | Périodes | 20 (40kA) | |
| Résistance mécanique | Périodes | 6000 | |
| Pression de gaz SF6 évaluée | PA de M | 0.55MPa/0.60 | |
| Tension de tenue de fréquence de puissance évaluée | la Phase-à-terre, entre phases | Kilovolt | 275 |
| Isolement de la distance | Kilovolt | 275 | |
| Tension de tenue évaluée de tension de choc de foudre | la Phase-à-terre, entre phases | Kilovolt | 650 |
| Isolement de la distance | Kilovolt | 650 | |
