Type extérieur disjoncteur de support de porcelaine de HT de vide rempli de SF6

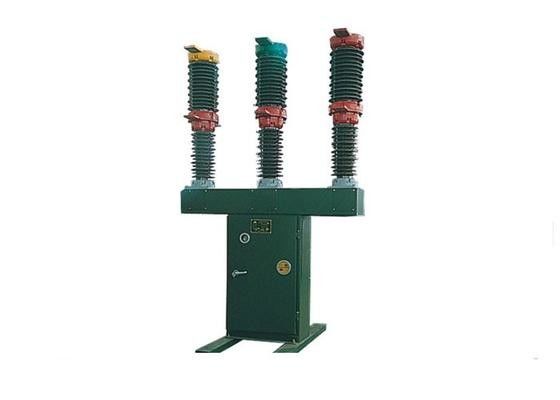

Image Grand : Type extérieur disjoncteur de support de porcelaine de HT de vide rempli de SF6

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	Tianan Electric
Certification:	VDE ISO9001-2000 CE
Numéro de modèle:	ZW30-40.5/2000-31.5

Conditions de paiement et expédition:

Quantité de commande min:	1 UNITÉ
Prix:	Pending
Détails d'emballage:	Coffret en bois
Délai de livraison:	35 jours de travail
Conditions de paiement:	L/C, D/A, D/P, T/T, MoneyGram, Western Union
Capacité d'approvisionnement:	1000 PCS/Year

Contact

Description de produit détaillée

Hauteur:

jusqu'à 3 000 m au-dessus du niveau de la mer

Courant nominal:

Pour les appareils électroniques

Temps court nommé Temps continu:

Voltage nominal:

40.5kV

Mettre en évidence:

Disjoncteur de vide intérieur

disjoncteur à haute tension de vide

Disjoncteur sous vide en porcelaine HV extérieur rempli de SF6

Résumé

L'interrupteur à vide HV extérieur ZW30-40.5/2000-31.5 (ci-après dénommé ZW30-40.5) peut être utilisé dans le système électrique à tension nominale de 40,5 KV,courant nominal de 2000 A et courant alternatif triphasé de 50 Hz pour protéger les équipements des entreprises industrielles et minières, les centrales électriques et les sous-stations, qui peuvent être utilisées comme disjoncteurs de raccordement dans les lieux de travail où le fonctionnement est fréquent.
Ce produit est conforme aux normes GB1984-89 AC HV Circuit Breaker, IEC56 HV AC Circuit Breaker et JB3385-1996 3.6-40.5KV Indoor AC HV Vacuum Circuit Breakers.

Paramètres

Je ne veux pas.	Nom			Unité	Valeur
1	Voltage nominal			KV	40.5
2	Niveau d'isolation nominale	1min fréquence de puissance résister à la tension	Test à sec (fracture, phase à phase, à la terre)		95*
			Essai à l'état humide (sur terre, isolation extérieure)		80*
		Les éclairs résistent à la tension (peak)			185*
3	Courant nominal			Une	2000
4	Courant de coupure de court-circuit nominal			KA	31.5
5	Courant de production à courte durée de vie (peak)				80
6	Séquence de fonctionnement nominale			Pour les déchets d'oxyde de carbone
7	Courant de rupture hors phase nominal			KA	8
8	Courant de rupture nominale de la banque de condensateur unique			Une	630
9	Durée nominale du court-circuit			s	4
10	Temps de rupture de courant de court-circuit nominale			Le temps	20
11	Temps d'arcage			ms	< 20
12	Temps de rupture total			ms	≤ 85
13	Durée mécanique (CO)			Le temps	10000
14	Pression nominale au gaz	Remplissage de SF6 lorsque la chambre d'extinction à arc sous vide TD-40.5W/2000-31.5 ((K) est utilisée		MPa	0.02 ((20°C)
		Remplissage à l'air sec ou à l'azote de haute pureté lorsque la chambre d'extinction à arc sous vide TD-40.5W/2000-31.5 ((K) est utilisée
15	Taux annuel de fuite de gaz			Pourcentage	≤ 1
16	Degré de vide de la chambre d'arc sous vide	Frais de l'usine dans une chambre d'arc		Je suis désolée.	≤ 1,33X10^{- 3}
		Période de stockage de 20 ans			< 6,6X10^{- Deux.}

Type extérieur disjoncteur de support de porcelaine de HT de vide rempli de SF6 0
