Boîte de branche de câble de l'unité principale de l'anneau extérieur de 12/24 kV avec coque en acier inoxydable et courant nominal de 630A

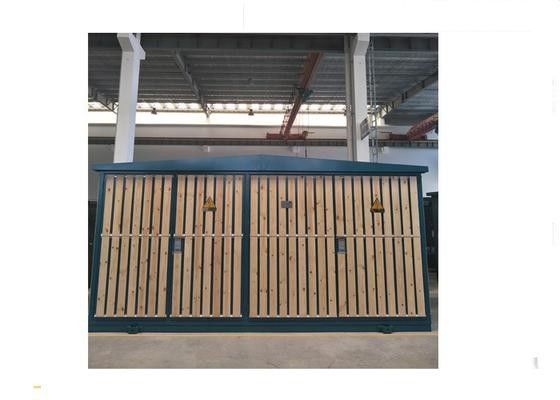

Image Grand : Boîte de branche de câble de l'unité principale de l'anneau extérieur de 12/24 kV avec coque en acier inoxydable et courant nominal de 630A

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	TIANAN ELECTRIC
Certification:	ISO9001:2000
Numéro de modèle:	DFT6-12

Conditions de paiement et expédition:

Quantité de commande min:	1 ensemble
Prix:	Pending
Détails d'emballage:	caisse en bois
Délai de livraison:	40 jours ouvrables/ensemble
Conditions de paiement:	LC, T/T, D/P, D/A
Capacité d'approvisionnement:	2000sets par an

Contact

Description de produit détaillée

Tension nominale:	12/24KV	Courant nominal:	630A
Matériau de la coque:	Acier inoxydable	Altitude:	≤1000m
Fréquence nominale:	50Hz	Prix:	To be pending
Mettre en évidence:	sous-station emballée de transformateur , Sous-station de distribution d'énergie

Boîte de dérivation de câble d'unité principale en anneau, boîte de compteur électrique extérieure 12/24kV

Boîte de dérivation de câble de l'unité principale d'anneau extérieur 12/24 kV - Boîte de comptage de distribution

Présentation du produit | Boîte de dérivation de câble série DFT6-12/24

LeBoîte de dérivation de câble série DFT6-12/24est une nouvelle génération d'équipement d'alimentation électrique extérieure conçue pourSystèmes de câbles de réseau électrique 12kV et 24kV. Il est conçu pourréception et distribution d'énergie, offrant des fonctions fiables de connexion par câble, de dérivation et de transfert dans les environnements extérieurs.

Avec une structure compacte et un boîtier esthétiquement attrayant, ceboîtier de dérivation de câble de l'unité principale en anneau (RMU)est particulièrement adapté aux endroits aveczone d'installation limitéeetexigences environnementales élevées, y compris:

Rues de la ville
Zones résidentielles
Immeubles de grande hauteur
Aéroports
Quais / ports

Applications clés

La série DFT6-12/24 est utilisée pour :

De liaison
Shunting / dérivation
Suite du circuit de câble
Transfert de circuits de câbles à l'extérieur

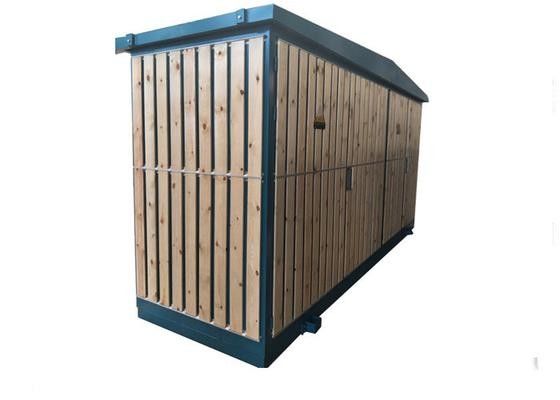

En option : Planche de bois à l'intérieur du boîtier - disponible sur demande du client.

Conditions de service (environnement de fonctionnement normal)

Cecoffret de comptage de distribution extérieurest conçu pour fonctionner de manière fiable dans les conditions suivantes :

Paramètre	Valeur
Altitude	≤ 1000m d'altitude
Température ambiante	-25°C ~ +40°C
Vitesse du vent	≤ 34 m/s
Vibrations sévères et régulières	Non

Principales caractéristiques - Série DFT6-12/24

Connexion simple et fiable- installation facile
Structure entièrement isolée et complètement étanche- sans entretien, étanche à la poussière et à l'eau
Faible investissement initial- permet d'économiser les coûts d'appareillage et de câbles
Faible encombrement- intégration facile avec l'environnement environnant

Principaux paramètres techniques - Commutateur de charge FN26-12/24 SF6

Paramètre	Unité	Valeur 12kV	Valeur 24kV
Tension nominale	kV	12	24
Courant nominal	UN	630	630
Courant de tenue nominal de courte durée	kA/s	25/2	25/2
Courant de tenue de crête nominal	kA	63	63
Courant d'établissement nominal de courte durée	kA/s	50/2	63/2
Tension de tenue à la fréquence de puissance 1 min	kV	42	65
Tension de tenue aux impulsions de foudre	kV	75	125
Endurance mécanique	fois	10 000	10 000
Pression du gaz SF6 (pression manométrique de 20 °C)	MPa	0,04	0,04
Taux de fuite/an	-	≤1%	≤1%

Principaux paramètres techniques - Borne de câble

Paramètre	Unité	Valeur 12kV	Valeur 24kV
Tension nominale	kV	12	24
Courant nominal	UN	≤630	≤630
Section transversale de câble applicable	mm²	25 - 400	35 - 400
Résistance du point de connexion	µΩ	40	45
Décharge partielle	PC/kV	≤10 / 13	≤10 / 21,5
Tension nominale de stabilité thermique	kA/s	20/3	25/2
Tension dynamique nominale	kA	50	63
Tension de tenue à la fréquence de puissance 1 min	kV	42	65
Tension de tenue aux impulsions de foudre	kV	75	125

Zones de section transversale conductrice de câble couramment utilisées (mm²)

35, 50, 70, 95, 120, 150, 185, 240, 300, 400 et autres selon les besoins.
