Sonnez la boîte de branche de câble d'unité principale, boîte extérieure du mètre 12/24kv électrique

Ring Main Unit Cable Branch Box , 12 / 24kv Outdoor Electric Meter Box
Ring Main Unit Cable Branch Box , 12 / 24kv Outdoor Electric Meter Box Ring Main Unit Cable Branch Box , 12 / 24kv Outdoor Electric Meter Box

Image Grand :  Sonnez la boîte de branche de câble d'unité principale, boîte extérieure du mètre 12/24kv électrique

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: TIANAN Electric
Certification: ISO9001:2000, VDE, CCC
Numéro de modèle: DFT6-12
Conditions de paiement et expédition:
Quantité de commande min: 1SET
Prix: Pending
Détails d'emballage: Bois
Délai de livraison: 40 jours de travail
Conditions de paiement: L/C, T/T, D/P, D/A
Capacité d'approvisionnement: 2000sets par an
Description de produit détaillée
Tension nominale: 12/24kV Courant évalué: 630A
Matériel de Shell: Acier inoxydable Altitude: ≤1000m
Surligner:

sous-station emballée de transformateur

,

Sous-station de distribution d'énergie

12 / boîte extérieure de branche de câble d'unité principale de l'anneau 24KV/boîtier de contrôle de distribution
Généralités

La boîte de branche de câble de la série DFT6-12/24 est un nouvel équipement d'alimentation d'énergie qui est conçu pour coordonner le système de câble de réseau de la puissance 12/24kV pour l'acceptation et la distribution de puissance. La boîte de branche de câble de série a la structure unique et le bel aspect, il convient particulièrement à l'endroit que les couvertures petit secteur d'habillage et a une condition plus élevée dans l'environnement tel que la rue de ville, le secteur de résidence, le tour, l'aéroport et le quai, etc.

Il est employé en se reliant, la manoeuvre, l'embranchement, en continuant et en transférant le circuit de câble extérieur.

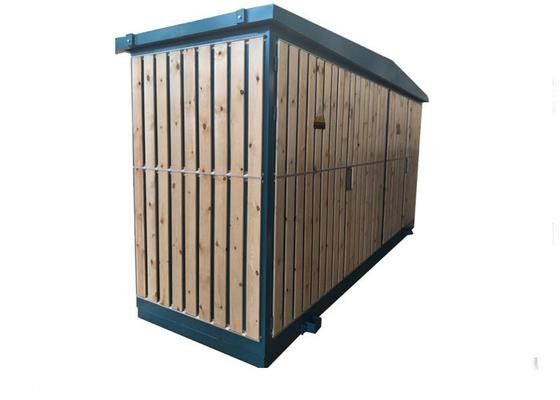

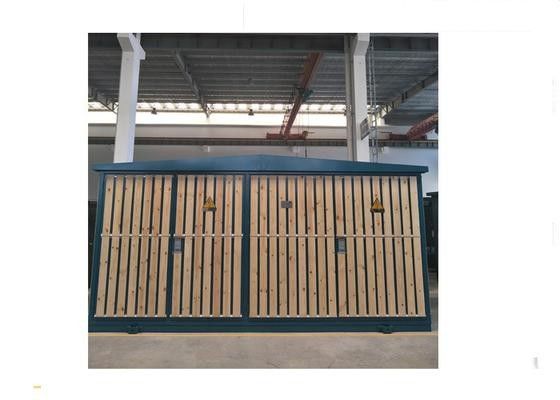

Ajoutez le panneau en bois de la clôture de cas selon la demande du client.
Entretenez la condition
1. 1000m d'altitude - au-dessus de niveau de la mer
2. Température ambiante : - 25 ºC ~+40ºC
3. Vitesse du vent : 34m/s
4. Aucune secousse régulièrement exquise

Caractéristiques :
a. joignez la méthode est simple et fiable et lui il est commode installer.

b. La pleine isolation et la structure est scelle complètement, exempte l'entretien, la poussière et l'imperméabilise.

c. Une fois que seulement peu l'investissement, et peut épargner l'investissement de l'appareillage et du câble de commutateur.

d. Le petit secteur de couverture et est facile de coordonner l'environnement de bordure.



Paramètre FN26-12/24 technique principal de commutateur de la charge SF6
Article Unité Paramètre Paramètre
Tension évaluée kilovolt 12 24
Courant évalué A 630 630
Courant à court terme évalué de tenue kA/s 25/2 25/2
Courant maximal évalué de tenue ka 63 63
Courant de fabrication à court terme évalué kA/S 50/2 63/2
tension de tenue de fréquence de puissance 1min kilovolt 42 65
Tension de tenue aux chocs d'éclairage kilovolt 75 125
Résistance mécanique Périodes 10000 10000
Pression de gaz SF6 (pression 20℃ indiquée) MPA 0,04 0,04
Taux/année de fuite   ≤1% ≤1%



Paramètre technique principal de terminal de câble
Article Unité Paramètre Paramètre
Tension évaluée kilovolt 12 24
Courant évalué A ≤630 ≤630
Appliquez-vous à la section transversale de câble Sonnez la boîte de branche de câble d'unité principale, boîte extérieure du mètre 12/24kv électrique 0 25-400 35-400
Résistance de point de connexion µΩ 40 45
Décharge partielle Pc/kv ≤10/13 ≤10/21.5
Tension évaluée de stabilité thermique kA/s 20/3 25/2
Tension dynamique évaluée ka 50 63
tension de tenue de fréquence de puissance 1min kilovolt 42 65
Tension de choc de foudre kilovolt 75 125



Section transversale conductrice de câble utilisé généralement
35,50,70,95,120,150,185,240,300,400, etc.
