Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel de Shell: | En alliage d'aluminium | Courant évalué: | 250A |
|---|---|---|---|
| Tension nominale: | 40.5KV (24KV) | Chaîne d'application: | Centrale, sous-station de transformateur et etc. |
| Surligner: | mécanisme électrique à haute tension,mécanisme isolé par gaz |
||

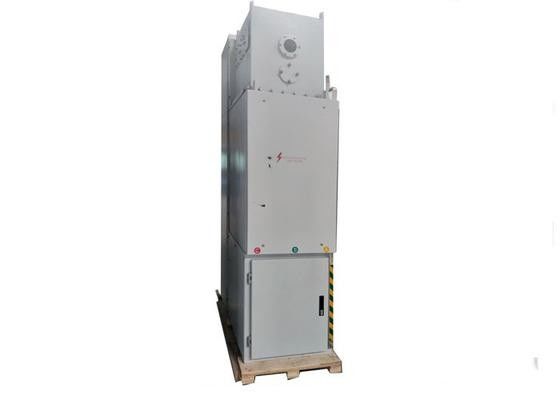

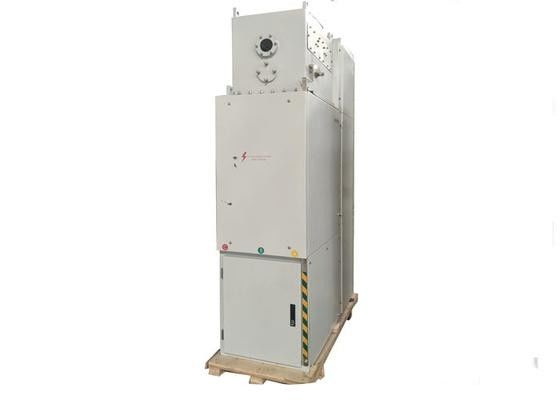

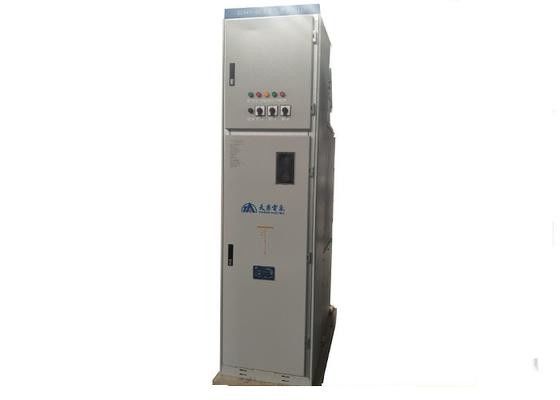

Le gaz d'intérieur a isolé le mécanisme plaqué de métal C - GIS de compartiment
Aperçu
Le gaz XGN49-40.5 d'intérieur isolant le mécanisme plaqué de métal (ci-après désigné sous le nom de « C-GIS ") est un produit de pointe qui est recherché, développé et construit sur la base de l'introduction de technologie de l'institut de recherche de puissance de Longyuan de fédération d'industrie énergétique de la Chine.
Entretenez l'état ambiant :
Température de l'air : Maximum : +40, minute : -25 (la moyenne n'est pas plus de 35 en 24 heures)
Altitude au-dessus de niveau de la mer : <>
Humidité d'air : L'hygrométrie moyenne mesurée en 24 heures n'est pas plus de 95%, l'hygrométrie moyenne par mois n'est pas plus de 90%, la pression moyenne de vapeur d'eau mesurée en 24 heures n'est pas plus que 2.2kPa, la pression moyenne de vapeur d'eau par mois n'est pas plus le kPa de 1,8.
Sans vibration lourde fréquente
La gamme de la perturbation électromagnétique d'induction du système secondaire n'est pas plus que 1.6kV
Les conditions exclues de ci-dessus ont besoin d'être en pourparlers avec le fabricant.
Paramètres
| Article | Unité | Paramètre | |
| Tension évaluée | kilovolt | 40,5 | |
| Courant évalué | A | 5~1250 | |
| Fréquence évaluée | Hertz | 50 | |
| Tension de tenue de fréquence de puissance évaluée (1min) | Entre phases, phase à la terre | kilovolt | 95 |
| Distance d'isolation | 110 | ||
| Tension de tenue évaluée de tension de choc de foudre | Entre phases, phase à la terre | kilovolt | 185 |
| Distance d'isolation | 215 | ||
| tension de tenue de fréquence de puissance 1min de circuit de commande auxiliaire | V | 2000 | |
| Court-circuit évalué cassant le courant (valeur efficace) | ka | 20 25 31,5 | |
| Court-circuit évalué faisant le courant (temps maximal) | ka | 50 63 80 | |
| Courant évalué de tenue de courte durée | ka | 20 25 31,5 | |
| Courant maximal évalué de tenue | ka | 50 63 80 | |
| Court-circuit évalué gardant le temps | s | 4 | |
| Degrés de protection | IP67/IP4X | ||
| Chaque résistance principale de circuit de retour de phase | μΩ | ≤250 | |
| Pression de gaz SF6 évaluée (20°C) | MPA | 0,05 | |
| Pression de gaz SF6 minimum (20°C) | MPA | 0,02 | |
| Taux annuel de perte du gaz SF6 | % | ≤1 | |
| Tension évaluée de circuit de commande auxiliaire | V | DC110/220, AC220 | |
| Dimensions (Width×Depth×Height) | millimètres | (600~1200) ×1400×2650 | |
