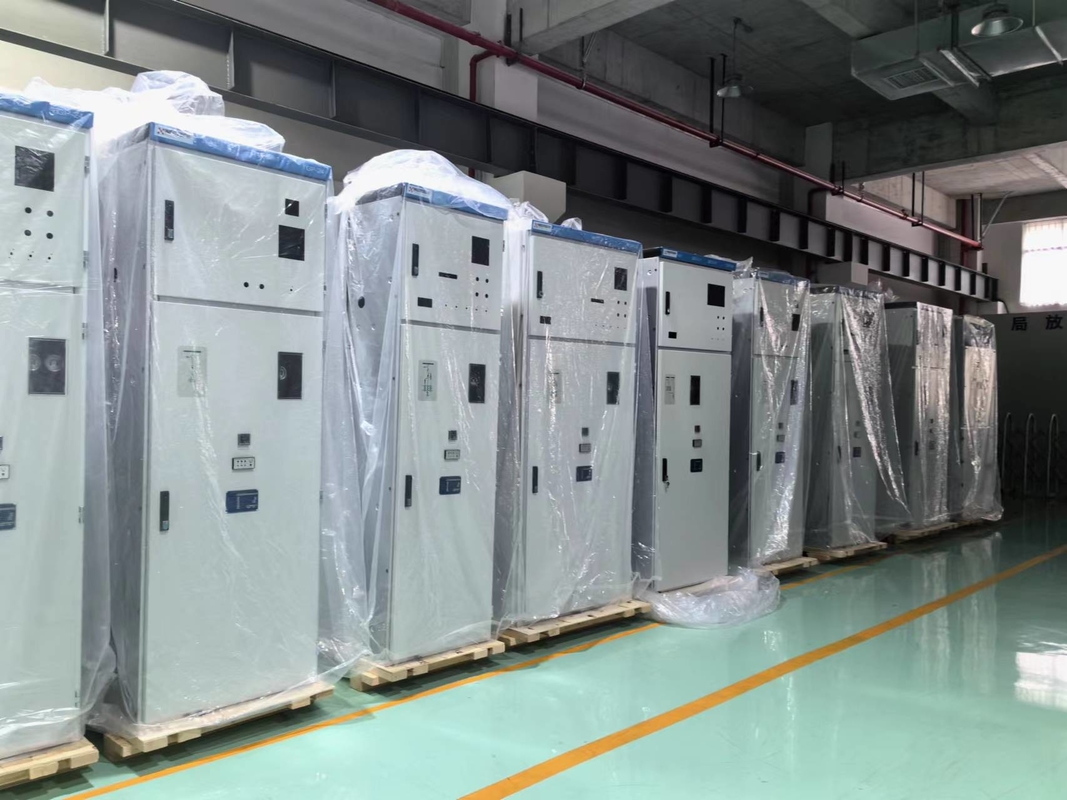

Conception modulaire de l'interrupteur isolé par gaz IP4X Protection courte-circuit nominale

Assurance qualité:

L'assurance de la qualité des produits repose sur l'amélioration continue des processus de recherche, de développement, de conception et de production de produits qui répondent à tous les aspects du système de qualité.L'usine de production a obtenu la certification ISO 9001.

Le produit a subi un essai de type au centre national d'essai de haute tension avec des éléments spécifiés.

IEC62271-200 Équipement de commutation et de commande en métal à courant alternatif pour des tensions nominales supérieures à 1 KV et inférieures à 52 KV

GB/T 3906 Équipement de commutation et de commande en métal à courant alternatif pour des tensions nominales supérieures à 3,6 KV et inférieures à 40,5 KV

DL/T 404 Équipement de commutation et de commande à courant alternatif en métal pour des tensions nominales supérieures à 3,6 KV et à 40,5 KV

GB/T 1984 HV AC Détecteur de courant

GB/T 1985 HV AC Déconnecteur et commutateur de mise à la terre

Condition de fonctionnement:

Altitude: pas plus de 3000 m au-dessus du niveau de la mer.

Température ambiante:max.:+40°C,min:-40°C;

Humidité relative: moyenne quotidienne ne dépassant pas 95%, moyenne mensuelle ne dépassant pas 90%;

Aucune pollution apparente par des gaz corrosifs ou combustibles à proximité;

Aucune vibration violente régulière, l'intensité sismique n'est pas supérieure à 8

Remarque: en cas de déviation des conditions normales de service, le client peut négocier avec le constructeur.

Paramètres électriques de Cdisjoncteur:

Structure et fonctions des équipements de commutation:

Figure de structure standard pour le câble externe à cône sortant, disjoncteur horizontal, bus latéral étendu, tension nominale: 12-24KV, courant nominal: 630~1250A
