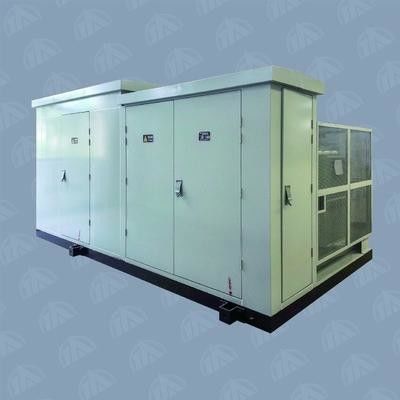

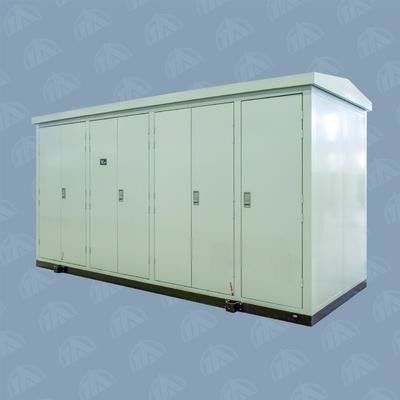

L'énergie éolienne/génération photovoltaïque a empaqueté la sous-station de distribution d'énergie

Sous-station éolienne / sous-station de transformation photovoltaïque / sous-station de distribution d'électricité

Résumé:

La sous-station spéciale de production d'énergie éolienne et photovoltaïque de la série YBT13 est recherchée par notre société afin de répondre à la demande de production d'énergie éolienne et photovoltaïque.une structure compacte, performances fiables, maintenance facile, etc.

Caractéristiques:

1. Structure du boîtier

a. Le cadre de la sous-station: acier de canal et acier d'angle.

b. enceinte mles matériaux:Plaque d'acier laminée à froid, plaque d'acier inoxydable, plaque de couleur composite ou plaque d'alliage d'aluminium.

c. Des plaques d'acier sont utilisées pour isoler chaque compartiment et sont équipées d'un dispositif d'éclairage.

Le toit: structure à deux étages pour empêcher efficacement le rayonnement thermique.

e. La salle du transformateur est divisée en un type ouvert et un type fermé.The radiator is located outdoor for the open structure While the closed type structure has a separate room where an automatic air exhausting device is provided to control the temperature in transformer room.

f. Portes de logement: bande d'étanchéité de type basse température pouvant obtenir un bon effet d'étanchéité dans un environnement à basse température.

g. La peinture sur la surface de la sous-station est traitée avec un vernis de cuisson à haute température afin de retarder efficacement la dégradation due aux rayons ultraviolets.

2. Unité HV

1- Je ne sais pas.Il existe de nombreuses combinaisons à la demande des consommateurs.HXGT16-40. Je vous en prie.5, les interrupteurs XGT5-40.5 et HXGT10-40.5.

2. un appareil de commutation HXGT16-40.5 équipé d'un commutateur combiné commutateur charge-fuse de type FT16-40.5R pour la production d'énergie éolienne et photovoltaïque.

c. équipement de commutation XGT5-40.5 équipé d'un disjoncteur VT16-40.5.

d. L'appareil de commutation a la fonction complète de prévenir les dysfonctionnements afin d'assurer la sécurité de l'exploitation et de la maintenance.

3Unité de transformation

a. Le transformateur utilise un transformateur submergé en huile de type S11 ou un transformateur de type sec de type SCB11.

b. La ventilation naturelle est bonne dans la pièce du transformateur ou la température dans la pièce du transformateur peut être abaissée par l'épuisement du vent avec un ventilateur à commande automatique.

c. Une connexion souple est utilisée entre les bornes du côté LV et la barre de bus, ce qui peut protéger efficacement la boîte LV du transformateur contre l'écrasement et les fuites d'huile.

4. Unité LV

a. Les appareils de commutation LV utilisent un CB intelligent de la série TANW1 et un CB MCCB de la série TANM1, ou le CB produit par le fabricant désigné à la demande du client.

b. Le schéma des rideaux peut être conçu selon les exigences de l'utilisateur.

5Unité d'automatisation des réseaux de distribution

a. L'équipement terminal automatique est de type TA-D20 du groupe Tianan, dont la conception a été optimisée en tenant compte de l'environnement sévère pour l'exploitation de la sous-station éolienne.

b. Le produit a une forte capacité d'adaptation à la température ambiante, une fonction de communication du réseau à double anneau en fibre optique, une forte capacité d'anti-interférence, une résistance aux chocs,résistant à l'humidité et au tonnerre, ainsi qu'une faible perte de puissance.

c. Le produit possède les fonctions de contrôle des mesures, de protection non liée aux batteries et de traitement des données, de surveillance des alarmes et de détection et de communication des anomalies.

6- Une alimentation spéciale pour le courant.

a. La sous-station est équipée d'une alimentation ininterrompue TA-UP01/TA-UP02 spécialement conçue pour l'énergie éolienne produite par le groupe Tianan.

b. Le produit a une forte capacité à s'adapter à l'environnement, à résister aux chocs et aux interférences et à une large plage de stabilisation de la tension.

Paramètres:
