Commutateur de coupure de charge à haute tension d'intérieur de vide de structure du commutateur MCCB de charge

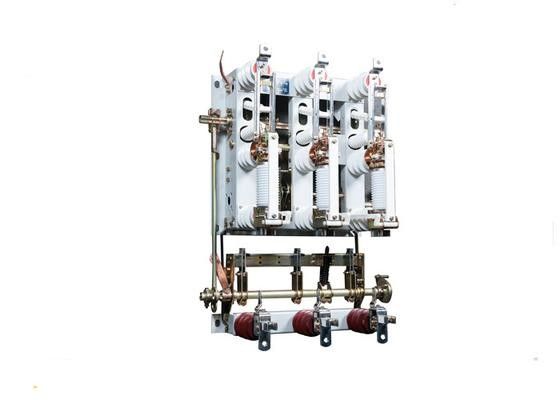

Image Grand : Commutateur de coupure de charge à haute tension d'intérieur de vide de structure du commutateur MCCB de charge

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	TIANAN
Certification:	ISO;CE
Numéro de modèle:	FNl6A-12

Conditions de paiement et expédition:

Quantité de commande min:	1SET
Prix:	Pending
Détails d'emballage:	Nue
Délai de livraison:	35 jours de travail
Conditions de paiement:	L/C, T/T, D/P, D/A
Capacité d'approvisionnement:	Ensembles de 3000

Contact

Description de produit détaillée

Moyen d'extinction par arc:

Vacuum

La structure:

No. de poteau:

Il y en a trois.

Courant nominal:

Mettre en évidence:

Commutateur de coupure de charge de vide

commutateur de coupure de charge sf6

Commutateur de charge haute tension intérieur MCCB Structure Commutateur de rupture de charge sous vide

Résumé

L'interrupteur de la série FN16A-12 pour AC 50Hz, tension nominale du réseau 10kV, peut être en train de briser le courant de charge, le courant de surcharge et le courant de court-circuit de fermeture.Combinaison de courant électrique de coupure de court-circuit, en particulier pour les appareils sans huile, sans entretien et fréquemment utilisés.
La conception innovante du produit, de petite taille, d'installation flexible, de fonctionnement simple, avec fonctionnement manuel, électrique à deux fonctions.peut également être directement manipulé à l'arrière de l'interrupteur, vous n'avez pas besoin de réapprovisionner le mécanisme d'exploitation.

Paramètres techniques: commutateur de charge

Je ne veux pas.	Nom de l'article	Unité	Paramètres
1	Voltage nominal	KV	12
2	Fréquence nominale	Hz	50
3	Courant nominal	Une	630
4	Courant de rupture de charge active nominal	Une	630
5	Circuit de courant de rupture nominal	Une	630
6	Courant de rupture de charge active nominal de 5%	Une	31.5
7	Courant de rupture nominal du câble de recharge	Une	10
8	Courant de rupture nominal du condensateur	Une	400
9	Courant de rupture nominal du transformateur sans charge		1600 kVA Courant sans charge du transformateur
10	1 min Fréquence résister à la tension (rms) à mise à la terre, interphase, fracture sous vide / port d'isolation	KV	42/48
11	Voltage de résistance à l'impulsion électrique de la proie (peak) à la terre, à l'interphase, à la fracture sous vide / à la sortie d'isolement	KV	75/85
12	Temps de résistance au courant à courte durée nominale (stabilité thermique)	KA/s	20/3
13	Résistance au courant de pointe nominale (stabilité dynamique)	KA	50
14	Courant de court-circuit nominal	KA	50
15	Temps de rupture du courant nominal	le temps	10000
16	Vie mécanique	le temps	10000
17	Épaisseur d'accumulation de l'attrition	mm	3
18	Le couple de fonctionnement d'ouverture et de fermeture (force)	Nm	120(240)
19	Voltage de puissance de commande secondaire	V	AC / DC 240
20	Poids net	en kg	61
21	Les dimensions	mm	720 x 490 x 885
22	Dimension du colis	mm	830 x 900 x 520
