Détails sur le produit:
Conditions de paiement et expédition:
|
| Tension nominale: | 40.5kV | Courant évalué: | 630A |
|---|---|---|---|
| Courant évalué de fusible: | 100A | Commutateur de mise à la terre rendant currrent: | 31.5kA |
| Surligner: | commutateur à haute tension de charge,Commutateur de coupure de charge de vide |
||

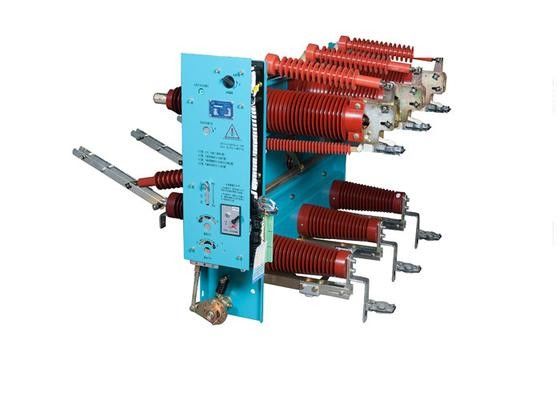

Commutateur à haute tension d'intérieur de briseur de charge de vide, commutateur de charge - combinaisons de fusible
Généralités
FT16-40.5, FT16-40.5R est appliqué dans la grille d'alimentation avec C.A. 50HZ, tension évaluée de 35Kv.It peut être appliqué en cassant le courant de charge, surcharger le courant et se mettre le courant en court-circuit. Le produit est l'élément principal du mécanisme plaqué de métal d'intérieur à C.A. HXGT16-40.5 et la branche extérieure box.HXGT16 de câble de HT DFT16-40.5 est particulièrement conçue pour la sous-station du contrat 35KV, sous-station secondaire de distribution à échelle réduite. C'est en particulier le meilleur choix du circuit de génération de turbine de vent et l'équipement de gri de transport d'énergie pour le contrôle et la protection du transformateur terminal.DTW est une station de transit pour le câble de transport d'énergie, utilisée pour le câble extérieur à contrôle de ligne, le contact, le robinet, la branche ou la conversion.
Paramètres
| S/N | Article | Unité | Données | |||||
| 1 | Tension évaluée | kilovolt | 40,5 | |||||
| 2 | Fréquence évaluée | Hertz | 50 | |||||
| 3 | Courant évalué | A | 630 | |||||
| 4 | Courant évalué de fusible | A | 100 | |||||
| 5 | Courant à court terme évalué de tenue | KA | 20 | |||||
| 6 |
Court-circuit évalué faisant le courant |
s | 4 | |||||
| 7 | KA | 50 | ||||||
| 8 | Courant maximal évalué de tenue | KA | 50 | |||||
| 9 | Charge évaluée cassant le courant | A | 630 | |||||
| 10 | Transfert évalué (succédez) cassant le courant (avec fusibles 100A) | A | 2000 | |||||
| 11 | Commutateur de mise à la terre faisant le courant | KA | 31,5 | |||||
| 12 | Résistance principale du circuit FT16-40.5 | uΩ | ≤200 | |||||
| 13 | Résistance principale de circuit de FT16-40.5R (pas comprenant la résistance de lien de fusible) | uΩ | ≤400 | |||||
| 14 | Temps d'ouverture | Mme | 60-70 | |||||
| 15 | Fusible évalué cassant le courant | KA | 31,5 | |||||
| 16 | Niveau évalué d'isolation | puissance 1min tenue de fréquence tension |
entre phases/phase-à-terre | Kilovolt | 95 | |||
| Fracture/fracture d'isolement | 95/118 | |||||||
| tension de choc de foudre tension de tenue (valeur de crête) |
Entre phases/phase-à-terre | 185 | ||||||
| Fracture/fracture d'isolement | 185/215 | |||||||
| 17 | La vie mécanique | Commutateur de charge | Temps | 10000 | ||||
| Disconnector | 2000 | |||||||
| Commutateur de mise à la terre | 2000 | |||||||
| 18 | Dimensions | HXGT16 | Largeur | millimètre | 1200,2000 | |||
| Profondeur | 1600 | |||||||
| Taille | 1900,2000 | |||||||
| DTW | Largeur | 1800 | ||||||
| Profondeur | 2300 | |||||||
| Taille | 2100 | |||||||
