commutateur tripolaire de HT 12kv à C.A. de charge d'intérieur de vide - appareillage de combinaison de fusible

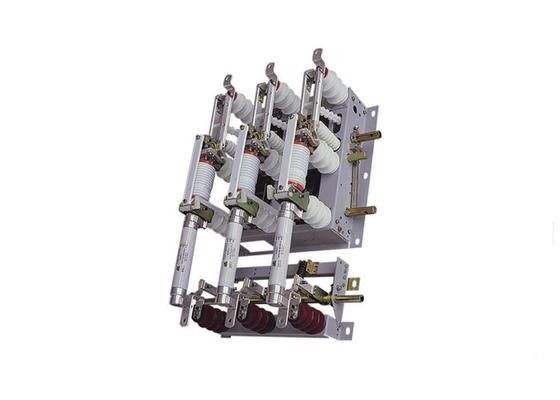

Image Grand : commutateur tripolaire de HT 12kv à C.A. de charge d'intérieur de vide - appareillage de combinaison de fusible

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	TIANAN
Certification:	ISO;CE
Numéro de modèle:	FNl6A-12RD/200-31.5

Conditions de paiement et expédition:

Quantité de commande min:	1SET
Prix:	Pending
Détails d'emballage:	Nue
Délai de livraison:	35 jours de travail
Conditions de paiement:	L/C, T/T, D/P, D/A
Capacité d'approvisionnement:	Ensembles de 3000

Contact

Description de produit détaillée

Courant nominal maximal du fusible:

La structure:

Le fusible et l'interrupteur de charge sont reliés

No. de poteau:

Il y en a trois.

Le type:

Fonctionnement manuel / fonctionnement au moteur

Mettre en évidence:

commutateur à haute tension de charge

Commutateur de coupure de charge de vide

Commutateur de charge sous vide AC HV intérieur de 12 KV - Appareil de combinaison de fusibles

Résumé

FN16A-12RD/200-31.5 Unités combinées de type à l'intérieur de FN16A-12 en combinaison avec un interrupteur de charge haute tension limitant le courant des fusibles et l'appareil de commutation haute tension à l'intérieur,l'extrémité supérieure du fusible est fixée au support inférieur de l'interrupteur sous vide, l'extrémité inférieure est fixée au siège en contactant l'isolant, l'interrupteur de mise à la terre du support inférieur et le fusible ensemble.Il peut casser le courant de charge., courant de surcharge et courant de court-circuit.

Paramètres techniques: commutateur de charge - combinaisons de fusibles

Je ne veux pas.	Nom de l'article	Unité	Paramètres
1	Voltage nominal	KV	12
2	Fréquence nominale	Hz	50
3	Courant nominal maximal du fusible	Une	200
4	Courant de transfert nominal	Une	3150
5	Temps d'ouverture de l'interrupteur du tube de fusion	ms	31 (0 + 5)
6	Courant nominal de coupure de court-circuit (valeur prévue)	KA	31.5
7	Courant de court-circuit nominale (pic potentiel)	KA	80
8	1 min de fréquence d'alimentation, résistance à la tension (rms) à la terre, interphase, fracture sous vide / fracture d'isolation	KV	42/48
9	L'impulsion éclair résiste à la tension (peak) à fracture de la terre, de l'interphase, de la fracture sous vide ou de l'isolation	KV	75/85
10	Énergie de sortie de frappe du connecteur de fusible	Je	2 à 5
11	Poids net	en kg	75
12	Les dimensions	mm	720 x 490 x 4065
13	Dimension du colis	mm	1115 x 900 x 520

Paramètres techniques: combinaison de fusibles électriques

Le type	Tension nominale (kV)	Le courant nominal du fusible ((kA)	Courant de rupture nominal (kA)	Faire fondre le courant nominal ((A))
Je suis désolé.	12	40	31.5,40,50	6.3,10,16,20,25,31.5,40
Les résultats de l'enquête sont publiés dans la revue		100		50, 63, 71, 80, 100
Je suis désolé.		125		125
Société allemande SBA	12	200	40	160, 200
