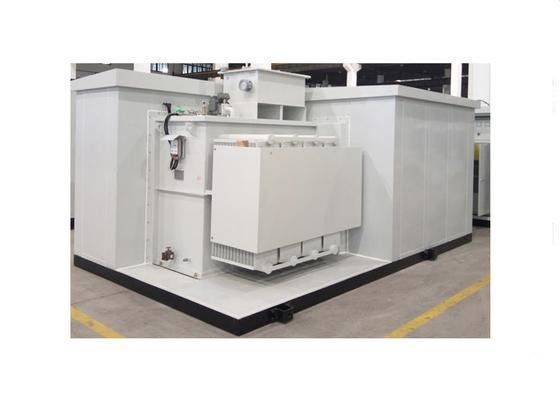

sous-station 1600kva à haute tension préfabriquée pour la génération d'énergie éolienne

Substation spéciale préfabriquée de 5 KV pour la production d' électricité photovoltaïque

YBT13 série de sous-station pour l'énergie éolienne et la production photovoltaïque est ma société afin de répondre à la demande de l'énergie éolienne et la production photovoltaïque, ses propres produits de R & D.Le produit présente une apparence inédite,structure compacte, performances fiables, entretien pratique, etc.

Caractéristiques de la structure:
1) Structure du corps principal
2) Unité HV
3) Unité de transformateur
4) Unité LV
5) Unité d'automatisation des réseaux de distribution
6) L'alimentation électrique en fonctionnement sans interruption.

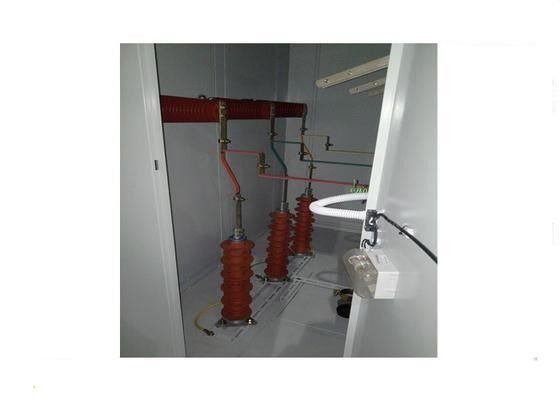

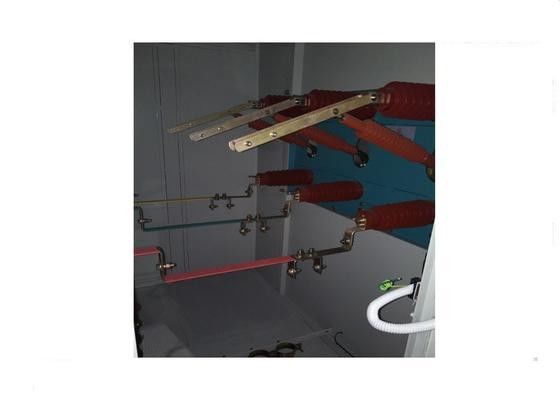

1. Unité HV

a. HXGT16 à 40.5, XGT5-40.5 et HXGT10-40.5 produits par le groupe Tianan sont fournis dans la salle HV.

b. appareil de commutation HXGT16-40.5 équipé d'un commutateur combiné commutateur charge-fuse de type FT16-40.5R pour la production d'énergie éolienne et photovoltaïque.

c. équipement de commutation XGT5-40.5 équipé d'un disjoncteur VT16-40.5

d. L'appareil de commutation a la fonction complète de prévenir les dysfonctionnements afin d'assurer la sécurité de l'exploitation et de la maintenance.

2Unité de transformation

un transformateur submergé en huile de type S11 à faible perte ou un transformateur de type sec de type SCB11.

b. Petit volume, entretien pratique.

c. La ventilation naturelle est bonne dans la pièce du transformateur ou la température dans la pièce du transformateur peut être abaissée par l'épuisement du vent avec un ventilateur à commande automatique.

d. Une connexion souple est utilisée entre les bornes du côté LV et la barre de bus, ce qui peut protéger efficacement la boîte LV du transformateur contre l'écrasement et les fuites d'huile.

3. Unité LV

a. Les appareils de commutation LV utilisent un CB intelligent de la série TANW1 et un CB MCCB de la série TANM1, ou le CB produit par le fabricant désigné à la demande du client.

b. Le schéma des rideaux peut être conçu selon les exigences de l'utilisateur.
