Tension nominale: | 35kv | type de refroidissement: | ONAN |
---|---|---|---|
Capacité évaluée: | 1000-2500kva | Courant évalué: | 630A |
Mettre en évidence: | sous-station emballée de transformateur,Sous-station de distribution d'énergie |

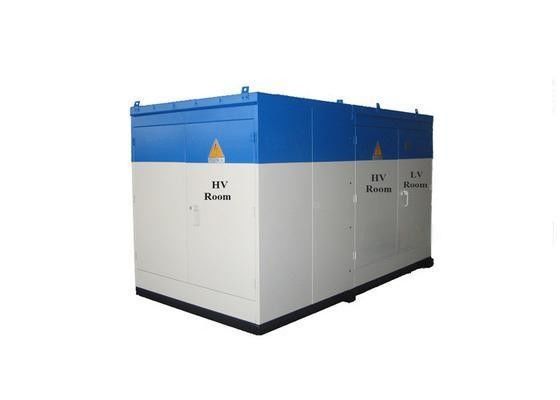

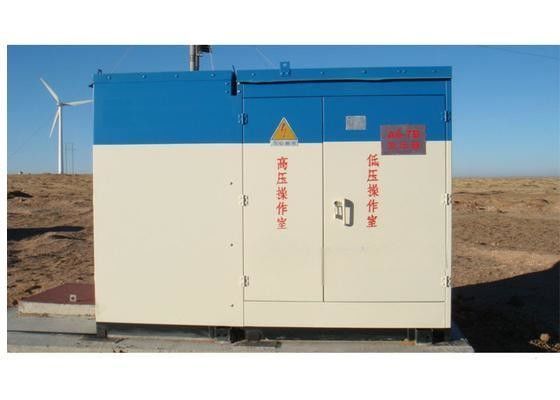

Sous-station préfabriquée Step Up de production d'électricité photovoltaïque
Aperçu de produit
La production d'électricité photovoltaïque utilisée intensifient la sous-station préfabriquée fait la sous-station survoltrice de transformation préfabriquée et assemblée dans l'atelier d'usine. Elle inclut le commutateur de charge de transformateur surélévateur, de vide de HT et l'appareil électrique de combinaison de fusible, le commutateur de BT, la connexion interne (câble, autobus, etc.), les transformateurs de puissance et tout autre matériel annexe. Tout en haut est équipé d'une coquille publique, et il est les ensembles extérieurs de sous-station de transformateur qui a passé le type essai. Il a des avantages d'équipement d'ensemble complet, installation facile, période de construction courte, bas frais d'exploitation, haute résistance de structure, représentation anti-corrosive forte. Il est entièrement approprié à la plage, à la prairie, au désert et à d'autres environnements de fonctionnement dans des conditions naturelles pauvres.
Caractéristiques de structure de produit
la sous-station préfabriquée fonctionnelle de production d'électricité photovoltaïque de ü intègre les avantages des produits européens et du genre américain. Il est plus approprié aux centrales photovoltaïques avec des caractéristiques suivantes :
le ü le couteau d'isolement du commutateur à haute tension, l'arc s'éteignant la chambre et la chambre de fusible sont séparément placés, qui résout le problème quand le commutateur général doit remplacer le fusible ou l'arc s'éteignant la chambre, la ligne entière le besoin de puissance d'être coupé. Et il réalise vraiment la fonction qui l'entretien de série unique et arrêt d'autres machines.
le ü le commutateur de HT au transformateur est relié par la barre omnibus, et elle résout le problème opérationnel de sécurité avec la jonction de câble.
le ü pour la référence aux avantages du transformateur protection-monté, le radiateur de transformateur est installé dans le type ouvert, qui réalise la représentation de refroidissement de ventilation naturelle, sauve la perte de puissance provoquée par la ventilation forcée, et élimine le défaut de la représentation de fan qui n'est pas fiable et facile de dépasser la température pour causer le voyage dû à la ventilation forcée. On le réalise également que le corps chargé est totalement scellé dans la boîte afin de résoudre le problème de poussière ;
Article | Unité | Commutateur de HT | Transformateur | Dispositifs de BT | |||
Tension évaluée | Kilovolt | 12 | 40,5 | 10/0.38 | 35/0.27/0.27 | 0.27/0.38 | |
Capacité évaluée | KVA | 600~1600 | |||||
Fréquence évaluée | Hertz | 50 | 50 | 50 | |||
Courant évalué | A | 200 | 630 | ||||
tension de tenue de fréquence de puissance 1min | Phase à moulu/à entre phases | Kilovolt | 42 | 95 | 35 | 35 | 5 |
Isolement de la distance | Kilovolt | 48 | 110 | ||||
Tension de tenue de tension de choc de foudre | Phase à moulu/à entre phases | Kilovolt | 75 | 185 | 75 | 220 | 12 |
Isolement de la distance | Kilovolt | 85 | 215 | ||||
Court-circuit évalué cassant le courant (valeur efficace) | KA | 31,5 | 50 | ||||
Courant à court terme évalué de tenue (valeur efficace) | KA | 20 (4S) | 20 (4S) | 40 (1s) | |||
Court-circuit évalué faisant le courant (valeur de crête) | KA | 50 | 50 | ||||
Courant maximal évalué de tenue | KA | 50 | 50 | ||||
Niveau protecteur | IP33 | ||||||
Niveau sonore | ≤55dB |
