24kV protection compacte emballée extérieure de la sous-station IP4X

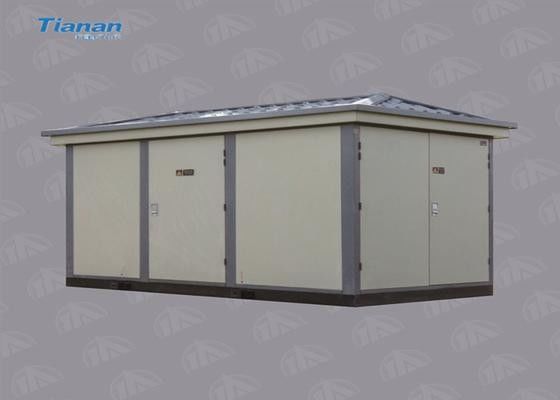

Image Grand : 24kV protection compacte emballée extérieure de la sous-station IP4X

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	TIANAN
Certification:	CCC, ISO9001, CESI, TUV
Numéro de modèle:	ZBW1-24

Conditions de paiement et expédition:

Quantité de commande min:	1unit
Prix:	US $20,000-40,000/ Piece
Détails d'emballage:	Nudité
Délai de livraison:	jours 60work
Capacité d'approvisionnement:	Année de 5000 ensembles

Contact

Description de produit détaillée

Voltage:

24 KV/0,4 KV

Niveau de protection:

Résistance à la corrosion

Paquet de transport:

Capacité nominale:

30 à 2000 A

Mettre en évidence:

sous-station emballée extérieure du contrat 24kV

Sous-station de contrat d'IP4X 24kV

sous-station compacte emballée extérieure

Sous-station de distribution intégrée compacte de 24 kV Sous-station de paquetage

Description du produit

Résumé
La sous-station de série ZBW1-24 est une sorte d'équipement complet intégré de transmission et de distribution d'énergie, utilisé en 24kV,Système de transmission et de distribution d'énergie à 50 Hz CA avec un transformateur d'une capacité nominale de 30 à 2500 kVAIl est largement utilisé dans les domaines de l'alimentation en extérieur tels que les immeubles de grande hauteur, zone résidentielle, usine et mines, hôtel, parc, champ pétrolier, aéroport, quai, chemin de fer,magasins commerciaux et autres installations temporairesCe produit peut être utilisé non seulement dans un réseau d'anneau de distribution d'électricité, mais peut également servir d'alimentation terminale pour une ligne de transmission d'électricité.

Caractéristiques
La sous-station de la série ZBW1-24 est composée de trois parties: salle de transformateur, salle haute tension et salle basse tension.
1Les côtés haute tension sont équipés de RMU de la série HXGN (type aérogénèse, type air comprimé, type vide ou type SF6), équipés de LBS, fusible à l'intérieur (CB pourrait être équipé, si nécessaire).
2Le côté LV adopte un nouveau type ACB, avec une capacité de rupture élevée et une bonne capacité de protection.
3La salle de transformation adopte un transformateur de type immergé dans l'huile ou un transformateur de type sec.
4Les matériaux de carie peuvent être utilisés comme matériaux d'enceinte, tels que la plaque en alliage d'aluminium, la pâte d'acier, la plaque composite, etc. Le toit est double couche, protégeant contre les rayonnements thermiques.
5À l'intérieur, il y a des équipements de refroidissement et des équipements anti-condensation.

Données techniques

	Les postes	Unité	Paramètres
Partie haute tension	Voltage nominal	KV	24
	Fréquence nominale	Hz	50
	Courant nominal de la barre de roulement principale	Une	630
	Fréquence de puissance de 1 mm résister à la tension (à la terre et entre les phases/fracture de déconnexion)	KV	50/65
	Voltage de résistance à l'impulsion de la foudre (à la terre et entre les phases/fracture de déconnexion)	KV	95/110
	Temps de résistance à court courant	KA/s	25/2
	Résistance au courant de pointe nominale	KA	63
	Courant de production à courte durée nominale	KA	50
	Courant de transfert nominal	Une	1500
	Courant de rupture du fusible	KA	31.5 40
Partie à basse tension	Voltage nominal	V	400
	Courant nominal du circuit principal	Une	100 à 4000
	capacité de coupure de court-circuit limitée nominale	KA	80
	Capacité de coupure de court-circuit de fonctionnement nominale	KA	50 (65)
	Temps de résistance à court courant	KA/1s	50 (65)
	Courant de branchement, capacité de compensation	Conformément aux exigences des utilisateurs
Transformateur	Capacité nominale	KVA	30 à 2000
	Voltage d'impédance	%	Quatre et quatre.5
	Plage de détection	%	±2×2,5 ±5
	Symbole de connexion	Y, en0 D, en11
Le cas	Niveau de protection de l'enceinte	Résistance à la corrosion
Le cas	Niveau sonore	dB	≤ 50
