Poste de transformation préfabriqué compact antidéflagrant 132KV 16000KVA

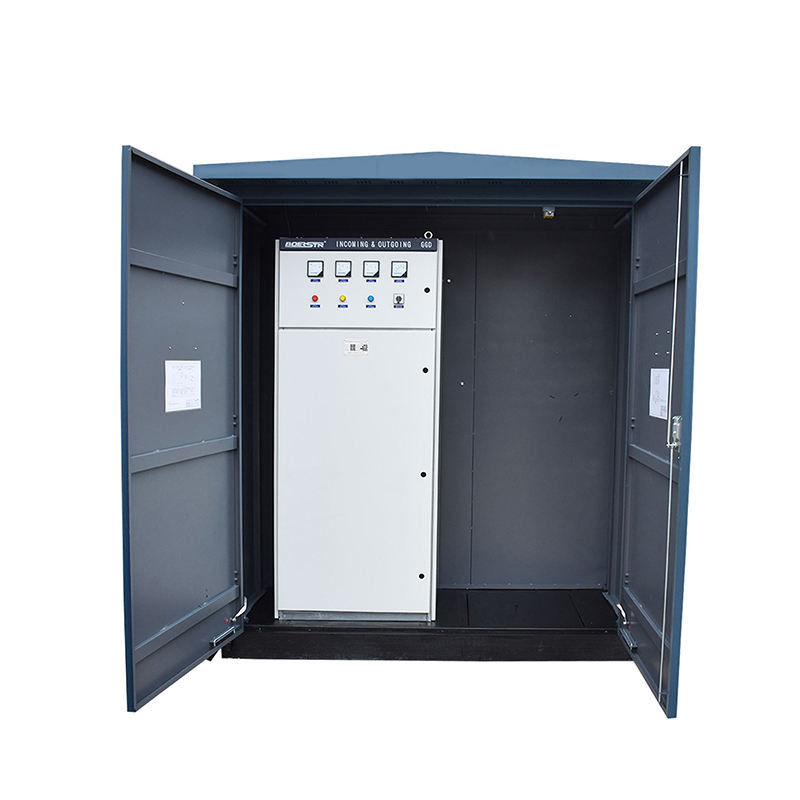

Image Grand : Poste de transformation préfabriqué compact antidéflagrant 132KV 16000KVA

Détails sur le produit:

Lieu d'origine:	LA CHINE
Nom de marque:	Tianan Electric
Certification:	IEC
Numéro de modèle:	CZBT1-132

Conditions de paiement et expédition:

Quantité de commande min:	1 unité
Prix:	Pending
Détails d'emballage:	Carton en bois
Délai de livraison:	45 jours
Conditions de paiement:	LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement:	10000 unités/année

Contact

Description de produit détaillée

Fréquence:	50 Hz	Conditions spéciales:	Dépend du client
Tension du système:	132KV 145Kv	Capacité:	16000KVA
Niveau sonore:	≤ 65 dB	Exactitude de protection:	5P20
Mettre en évidence:	Sous-station anti-déflagrante de transformateur de distribution , Sous-station préfabriquée de transformateur de distribution , Transformateur préfabriqué de distribution d'énergie

Sous-station de transformateur de distribution préfabriquée de 132 kV - étanche aux explosions

Substation mobile montée sur un véhicule

La première sous-station mobile de Chine montée sur un véhicule, livrée en Irak en décembre 2008.et fabriqués indépendamment.

Structure de conception modulaire

Divisé en pièce HV, transformateur principal et salle LV
Commutateur HV utilise ZF10-145 ((L) comme commutateur principal, monté sur semi-remorque
Le côté LV comprend l'équipement de commutation, la puissance de commande, le panneau CC et le dispositif de protection de commande.

Conditions de service

Conditions environnementales

Altitude ≤ 1000 m
Plage de température ambiante: -25°C à +40°C
Vitesse du vent (extérieur) ≤ 35 m/s
Humidité relative ≤ 90% à +25°C
L'emplacement de l'installation doit être exempt d'incendie, d'explosion, de corrosion chimique et de vibrations excessives

Conditions de déplacement

Vitesse maximale ≤ 30 km/h sur une route plane
Vitesse maximale ≤ 10 km/h sur une route irrégulière

Note: Si les conditions ci-dessus ne peuvent pas satisfaire aux exigences, les clients peuvent consulter le fabricant pour une résolution.

Spécifications techniques

Spécifications générales

Nom de l'article	Unité	Paramètre
Voltage du système	KV	132
Voltage nominal	KV	145
Fréquence nominale	Hz	50
Courant nominal	Une	2000, 1600
Fréquence de puissance nominale de 1 min, résistance à la tension	KV	275
Intensité nominale de la foudre résiste à la tension	KV	650
Temps de résistance à court courant	KA	25, 31.5, 40
Temps de résistance à courte durée	s	3
Résistance au courant de pointe nominale	KA	63, 80, 100

Spécifications du disjoncteur

Nom de l'article	Unité	Paramètre
Voltage du système	KV	132
Voltage nominal	KV	145
Fréquence nominale	Hz	50
Courant nominal	Une	2000
Fréquence de puissance nominale de 1 min, résistance à la tension	KV	275
Intensité nominale de la foudre résiste à la tension	KV	650
Temps de résistance à court courant / temps	KA/s	40/4
Résistance au courant de pointe nominale	KA	100
Courant de coupure de court-circuit nominal	KA	40
Courant de courtage nominale	KA	100
Composant en courant continu	%	40
Séquence de fonctionnement nominale		O_0.3s_ CO _180s_ CO
Heures d'ouverture	ms	35 ± 5
Heure de fermeture	ms	105 ± 15
Temps de rupture	ms	≤ 60
Non-simultanéité entre les pôles - Fermeture	ms	≤ 5
Non-simultanéité entre les pôles - Ouverture	ms	≤ 3
Numéro de fracture de chaque poteau		1
Durabilité mécanique	Les temps	≥ 6000
Temps de rupture continue à pleine capacité	Les temps	≥ 20
Pression du gaz SF6 (20°C) - Valeur nominale	MPa	0.60
Pression du gaz SF6 (20°C) - Valeur d'alarme	MPa	0.55
Pression du gaz SF6 (20°C) - Valeur de verrouillage	MPa	0.50
Contenu d'humidité des gaz SF6 - Valeur d'acceptation	PPm	≤ 150
Contenu d'humidité du gaz SF6 - Valeur admissible pour le fonctionnement	PPm	≤ 300
Taux annuel de fuite de gaz SF6	%	≤ 05
Poids total de chaque disjoncteur	en kg	2000

Paramètres du transformateur de courant

Ratio actuel	Capacité de sortie nominale VA	Niveau de précision de mesure	Niveau de précision de la protection
150/5	20	0.5	5P20
300/5	20	0.5	5P20
500/5	30	0.5	5P20
750/5	30, 40	0.5	5P20
1 000/5	40, 50	0.5	5P20
1500/5	50	0.5	5P20
2000/5	50	0.5	5P20

Remarque: Le transformateur de courant à boussole de type droit est monté dans l'interrupteur.

Paramètres de l'arrêteur de foudre

Nom de l'article	Unité	Paramètre
Voltage du système	KV	132
Voltage nominal	KV	150
Fréquence nominale	Hz	50
Courant de décharge nominal	KA	10
tension de référence en courant continu de 1 mA	KV	≥ 245
Voltage résiduel sous courant d'impulsion éclair (pic)	KV	≤ 435
Voltage résiduel en fonctionnement courant d'impulsion (pic)	KV	Nombre d'emplois
Voltage résiduel sous courant d'impulsion d'onde abrupte (pic)	KV	≤ 490

Paramètres de l'arrêteur de foudre au point neutre

Nom de l'article	Unité	Paramètre
Voltage du système	KV	132
Voltage nominal	KV	90
Fréquence nominale	Hz	50
Courant de décharge nominal	KA	1.5
tension de référence en courant continu de 1 mA	KV	≥ 140
Voltage résiduel sous courant d'impulsion éclair (pic)	KV	≤ 260
Voltage résiduel en fonctionnement courant d'impulsion (pic)	KV	≤ 240
Voltage résiduel sous courant d'impulsion d'onde abrupte (pic)	KV	/

Paramètres de l'équipement de commutation latérale basse tension

Nom de l'article	Unité	Paramètre
Voltage du système	KV	11.5
Voltage nominal	KV	12
Fréquence nominale	Hz	50
Courant nominal	Une	2000, 1600, 1250
Fréquence de puissance nominale de 1 min, résistance à la tension	KV	42/48
Intensité nominale de la foudre résiste à la tension	KV	75/85
Temps de résistance à court courant	KA	40, 31.5, 25
Temps de résistance à courte durée	s	4
Résistance au courant de pointe nominale	KA	100, 80, 63
Courant de coupure de court-circuit nominal	KA	40, 31.5, 25
Courant de courtage nominale	KA	100, 80, 63
Séquence de fonctionnement nominale		O_0.3s_ CO _180s_ CO
Durabilité mécanique	Les temps	≥ 10000
