Combinaisons commutateur-fixe à charge sous vide en intérieur HV AC

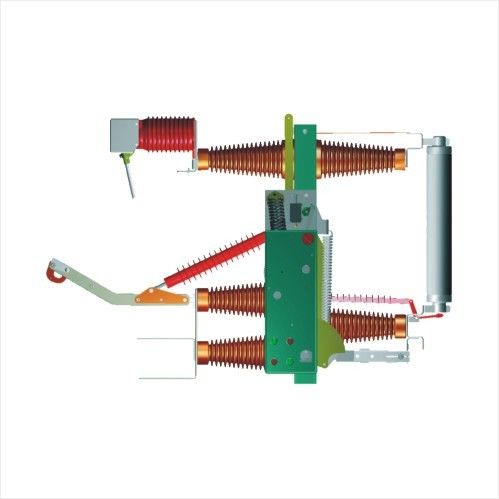

Image Grand : Combinaisons commutateur-fixe à charge sous vide en intérieur HV AC

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Tianan Electric
Certification:	GB, IEC
Numéro de modèle:	FT16

Conditions de paiement et expédition:

Quantité de commande min:	1SET
Prix:	Pending
Détails d'emballage:	boîtier en bois
Délai de livraison:	30 jours
Conditions de paiement:	T/T, L/C
Capacité d'approvisionnement:	1000 par an

Contact

Description de produit détaillée

Voltage nominal:

Courant nominal:

Hauteur:

> 1000 m

Température ambiante:

-25℃~+40℃

Mettre en évidence:

intercepteur triphasé de montée subite

intercepteur électrique de montée subite

Introduction du produit

Les combinaisons FT16-40.5R de commutateur à haute tension sous vide en intérieur sont des éléments d'interrupteur appliquant l'extinction d'arc sous vide et l'isolation à l'air et sont les principaux éléments de HXGT16-40.5 RMU et DFT16-40 clôturés à air conditionné intérieur.5 boîte de distribution extérieure de câbles HV.

ProduitParamètre (spécification)

N.B.	Nom						Unité	Paramètre
1	tension nominale						KV	40.5
2	fréquence nominale						Hz	50
3	courant nominal						Une	630
4	courant nominal du fusible							100
5	Temps de résistance à court courant						KA	12.5
6	durée de court-circuit nominale						s	4
7	courant de courtoisie nominale						KA	31.5
8	Résistance au courant de pointe nominale							31.5
9	Courant de rupture de charge nominale						Une	630
10	courant de rupture de saut (connexion) nominal (pour les fusibles de 100 A)							2000
11	Commutateur de mise à la terre produisant du courant						KA	31.5
12	Je suis FT16-40.5 FT16-40.5 Résistance du circuit principal						UW	180
13	Le nombre de points de contact est le suivant: FT16-40.5R Résistance du circuit principal							400
14	Heures d'ouverture						ms	95 plus 20
15	Courant de rupture nominal du fusible						KA	31.5
16	Niveau d'isolation nominale		La fréquence de puissance de 1 min résiste à la tension (valeur effective)			Phase à phase, phase à terre	KV	95
						Distance		115
			Les éclairs résistent à la tension (peak)			Phase à phase, phase à terre		185
						Distance		215
17	1min fréquence de puissance résister à la tension du circuit secondaire							2
18	Niveau de protection			Pour les appareils de surveillance				Résistance à la corrosion
				DFT16				Résistance à la corrosion
19	Distance centrale de trois phases							420 ± 3
20	Les dimensions	Pour les appareils de surveillance			Largeur		mm	1400,1600,2100
					Profondeur			1600
					Taille			2200
		DFT16			Largeur			1800
					Profondeur			2300
					Taille			1900
21	Durée de vie mécanique de l'interrupteur de charge				Isolement de charge		le temps	2000
					La mise à la terre			2000

Produit Condition normale de fonctionnement

altitude: pas plus de 1000 m;
température ambiante: -25°C à +40°C;
Humidité relative de l'air: moyenne quotidienne ne dépassant pas 95%, moyenne mensuelle ne dépassant pas 90%.
Aucune pollution grave dans l'atmosphère ambiante, telle que la poussière, le smog, le cautérisant, les gaz inflammables, l'essence et les sels.
intensité sismique:8°

Lorsque l'état de service est différent ou lorsque vous avez des exigences particulières, veuillez négocier avec le fabricant.
