Détails sur le produit:
Conditions de paiement et expédition:
|
| Structure: | type inclus retirable | Tension nominale: | 3.6KV, 7.2KV, 12kV |
|---|---|---|---|
| Courant évalué de busuar principal: | 630~4000A | résistance de boucle principale: | ≤400 |
| Mettre en évidence: | les gis intoxiquent le mécanisme isolé,mécanisme moyen de tension |
||

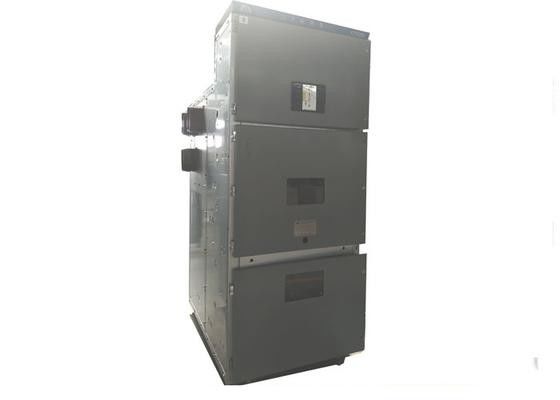

Le méta démontable d'intérieur l à C.A. plaqué et le métal ont enfermé le mécanisme
Aperçu
Comme transport d'énergie et dispositif de contrôle de distribution, le mécanisme plaqué de métal et métal-inclus à C.A. KYN28A-12 démontable d'intérieur convient 12kV à la grille d'alimentation triphasée à C.A. 50Hz à une altitude de pas plus de 1000m.
Caractéristiques du produit
(1) la constitution est épissée avec la tôle d'acier AI-Zn-plaquée, qui a subi les forces répétées de bord.
(2) tout l'équipement peut être actionné quand la porte d'armoire est fermée.
(3) le logement d'armoire est entièrement scellé pour empêcher articles divers et les parasites et son degré de protection est IP4X. En outre, le degré de protection de compartiment de charette à bras, de compartiment de barre omnibus, de compartiment de câble et de compartiment d'instrument de relais est IP2X.
(4) le verrouillage simple et efficace peut empêcher le misoperation. Le « cinq-anti » dispositif de verrouillage parfait assure la protection fiable de sécurité pour des opérateurs d'équipement.
(5) le disjoncteur peut être remplacé d'une façon tout à fait simple par les charettes à bras interchangeables. VT19 et disjoncteur importé du vide VD4 sont fournis.
(6) le disjoncteur de vide et son mécanisme opératoire dans le compartiment à haute pression ont besoin seulement d'un peu d'entretien.
(7) l'armoire peut être installée contre le mur pour ménager de l'espace.
(8) la ligne secondaire est attachée dans le conduit de câblage de grande taille, il est facile relier que.
(9) la structure de mi-ensemble fournit le grand espace pour le compartiment de câble relié aux multi-câbles.
(10) on peut facilement observer l'installation du compartiment de câble par la fenêtre d'inspection de panneau.
(11) le compartiment de câble et le compartiment secondaire d'instrument sont indépendamment équipés de fondre la barre omnibus avec le bon contact avec les armoires.
Paramètres techniques
| Non. | Article | Unité | Paramètre | |
| 1 | Tension évaluée | kilovolt | 3,6, 7,2, 12 | |
| 2 | Courant évalué | A | 630,1250,1600,2000,2500,3150,4000 | |
| 3 | Tension de tenue à court terme de Puissance-fréquence évaluée | Entre phases, phase à la terre | kilovolt | 42 |
| Isolement de la distance | kilovolt | 48 | ||
| 4 | Tension de tenue évaluée de tension de choc de foudre | Entre phases, phase à la terre | kilovolt | 75 |
| Isolement de la distance | kilovolt | 85 | ||
| 5 | Courant dynamique évalué (crête) | ka | 40,50,63,80,100,125,130 | |
| 6 | Courant à court terme évalué de tenue (4s, valeur virtuelle) | ka | 16,20,25,31.5, 40,50 | |
| 7 | Fréquence évaluée | Hertz | 50 | |
| 8 | Rupture des périodes de court-circuit évalué cassant le courant | Périodes | 30 | |
| 9 | Temps thermique évalué | s | 4 | |
| 10 | La vie mécanique | Périodes | 30000 | |
| 11 | Dimension hors-tout (×Depth de ×Height de largeur) | millimètres |
800(1000)×1500(1600/1700) du ×2300 |
|
