type isolé: | Gaz SF6 isolé | Tension nominale: | 12 kilovolts |
---|---|---|---|
Courant de rupture évalué: | 31.5kA | ||
Mettre en évidence: | les gis intoxiquent le mécanisme isolé,mécanisme moyen de tension |

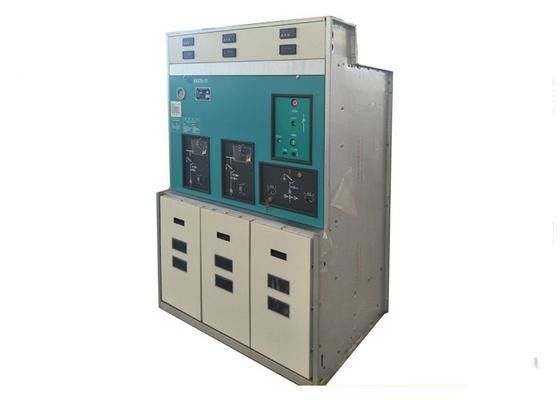

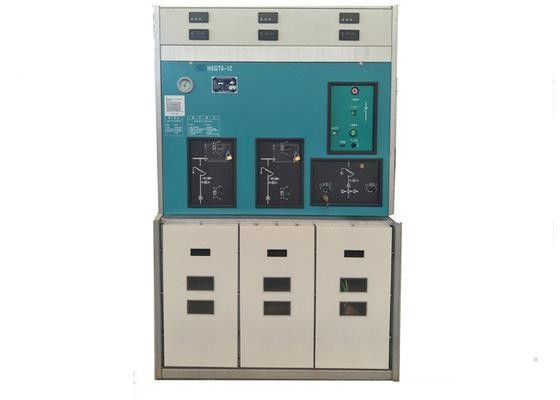

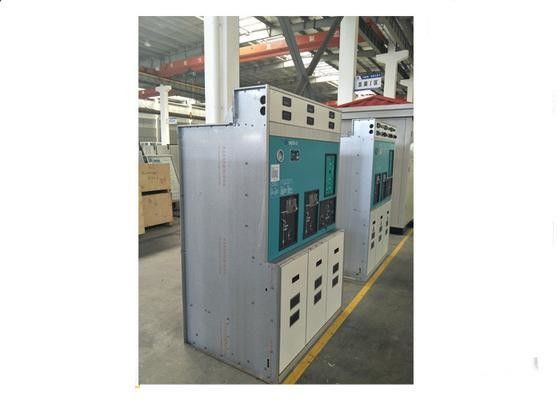

Unité principale isolée par gaz de l'anneau SF6 12 kilovolts en métal - mécanisme de clôture
Aperçu
HXGT6 (XGN58) - mécanisme d'unité principale de l'anneau 12 SF6 (ci-après désigné sous le nom de « RMU ") est conçu et développé par notre société basée sur la situation réelle d'alimentation d'énergie de notre nation. C'est un appareil électrique d'intérieur de la nouvelle génération 10kV système mv, et peut être appliqué dans la transformation et la construction de grille de ville, le produit est soumis au type essai et commissionnant l'examen, les index de résultats répondent aux exigences du CEI 298" mécanisme fermé par métal à C.A. ». Il traite les avantages du petit volume, du bas poids, de l'opération simple, de l'utilisation sûre, de la hauts fiabilité sans influencer par l'environnement et le temps et exempt d'entretien.
Le mécanisme est un genre d'appareil composé qui scelle tous les circuits principaux dans une clôture en métal et prend le gaz SF6 en tant que milieu de s'éteindre et d'isolation d'arc. Il convient à l'alimentation d'énergie de réseau d'anneau et le double rayonne l'alimentation d'énergie dans le réseau d'alimentation d'énergie de 10kV système mv. Il est également employé dans l'alimentation d'énergie terminale. En raison de l'utilisation de l'alimentation d'énergie de réseau d'anneau augmente la fiabilité de l'alimentation d'énergie, il est particulièrement employé aux usines minérales, secteur de résidence, écoles, parcs, et ainsi de suite pour la distribution d'énergie et le contrôle. En outre, en raison de sa connexion et installation commodes, petit volume, il est également employé dans la sous-station en tant qu'équipement à haute tension de côté primaire.
Entretenez la condition
≤1000m d'A. Altitude(au-dessusduniveau de la mer);
B. température ambiante : -25ºC~+40ºC ;
C. ≤34m/sde vitesse du vent
D. La tache ne devrait avoir aucune secousse régulièrement exquise.
Paramètres techniques de base
S/N | Article | Unité | Paramètres |
1 | Tension évaluée | kilovolt | 12 |
2 | Fréquence évaluée | Hertz | 50 |
3 | Courant de commutateur de charge évaluée | A | 630 |
4 | Tenue à court terme de circuit principal évalué (r.m.s) 3s actuel | ka | 20 |
5 | Courant dynamique de circuit principal évalué (crête) | ka | 50 |
6 | Circuit principal évalué faisant le courant (crête) | ka | 50 |
7 | Charge active évaluée cassant le courant | A | 630 |
8 | Boucle bloquée évaluée cassant le courant | A | 630 |
9 | Charge active évaluée de 5% cassant le courant | A | 31,5 |
10 | Câble évalué chargeant cassant le courant | A | 10 |
11 | Courant de rupture à vide de transformateur évalué | A | courant à vide du transformateur 1600kVA |
12 | Fusible évalué cassant le courant | ka | 31,5 |
13 | Courant de transfert évalué | A | 1500 |
14 | Capacité totale cassant des périodes | Périodes | 100 |
15 | La vie mécanique | Périodes | 10000 |
16 | tension de tenue de fréquence de puissance 1min à la terre, entre les phases à travers l'espace ouvert | kilovolt | 42/48 |
17 | Tension de tenue de tension de choc de foudre à la terre, entre les phases à travers l'espace ouvert | kilovolt | 75/85 |
18 | Tension évaluée du gaz SF6 (la pression indiquée est 20℃) | MPA | 0,04 |
19 | Taux annuel de fuite du gaz SF6 | ≤0.2% | |
20 | Alimentation d'énergie opérationnelle de moteur, tension | V | DC48, AC220, 110 |
21 | Courant fermant de moteur | A | 0,5 |
22 | Courant s'ouvrant | A | 2,5 |
Paramètres techniques de fusible de HT
S/N | Tension évaluée | Courant évalué de fusible | Courant évalué de Fusant | Courant de rupture évalué |
XRNT | 12 | 40 | 6,3 10 16 20 25 31,5 40 | 31,5 |
100 | 50 63 71 80 100 | 31,5 | ||
125 | 125 | 31,5 |
