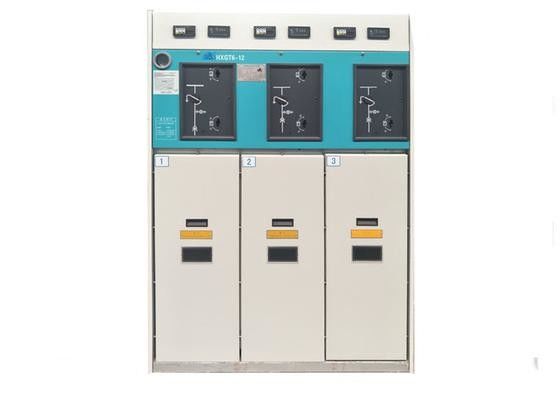

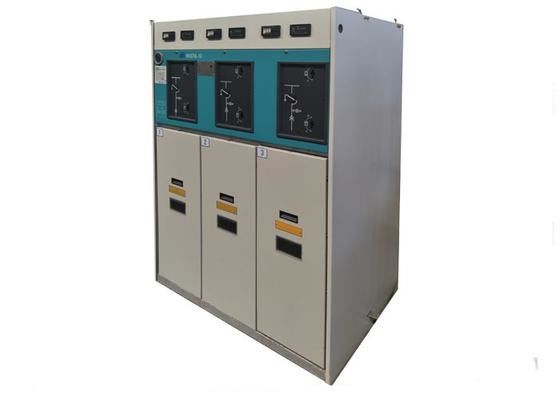

Gaz d'intérieur - les GIS moyens isolés du mécanisme 10kV de tension sonnent le Cabinet d'unité principale

Image Grand : Gaz d'intérieur - les GIS moyens isolés du mécanisme 10kV de tension sonnent le Cabinet d'unité principale

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	Tianan Electric
Certification:	ISO9001:2000, VDE, CCC, TUV
Numéro de modèle:	XGN58 (HXGT6A) - 12/24

Conditions de paiement et expédition:

Quantité de commande min:	1unit
Prix:	Pending
Détails d'emballage:	CAS EN BOIS
Délai de livraison:	45 jours de travail
Conditions de paiement:	L/C, T/T, Western Union, D/A, D/P, MoneyGram
Capacité d'approvisionnement:	2000units par an

Contact

Description de produit détaillée

Taille:

3 Unité

Spécification:

12KV/24KV

équipement:

Combinaisons commutateur et fusible

Application du projet:

Zones industrielles et commerciales ou zones rurales

Mettre en évidence:

les gis intoxiquent le mécanisme isolé

mécanisme moyen de tension

Appareil de commutation à l' intérieur de 10 kV MV GIS Ring Main Unit, armoire de sécurité isolée au gaz

Généraux

XGN58 ((HXGT6A)-12/24 Switchgear ((RMU) est une sorte d'appareil composite qui scelle tous les interrupteurs des circuits principaux dans un boîtier métallique et utilise du gaz SF6 comme milieu d'extinction et d'isolation.Il convient à l'alimentation RMU et double rayonnement dans le circuit d'alimentation 12/24kVLe produit est particulièrement adapté aux zones industrielles et commerciales ou aux zones rurales qui ont une charge d'alimentation électrique de haute densité et utilisent un réseau d'alimentation par câble.la RMU présente les avantages d'un fonctionnement sûrLe RMU peut être combiné de manière flexible par l'extension des barres de bus.

Conditions de service

1. Altitude: au plus 3000 m au-dessus du niveau de la mer;

2- température ambiante: max: +40 °C, min: -40 °C;
3- Humidité relative: moyenne quotidienne n'excédant pas 95%, moyenne mensuelle n'excédant pas 90%;
4Aucune pollution apparente de gaz corrosifs ou combustibles à proximité, l'intensité sismique n'est pas supérieure à huit classes.
5Aucune vibration violente régulière, l'intensité sismique n'est pas supérieure à la classe de nuit;

Remarque: en cas de déviation des conditions normales de service, le client peut négocier avec le constructeur.

Caractéristiques techniques
Équipé d'un commutateur de charge, d'un appareil composite à fusible de charge, d'une unité de fonctionnement de disjoncteur, sa fonction est très complète.
Le volume est faible, léger, le volume minimum pour un seul est de 350*820*1500 mm.
¢Une utilisation facile, une utilisation sûre, un entretien pratique,
L'équipement de commutation peut être utilisé pendant 30 ans sans maintenance.
Le RMU est conçu pour être omnisénale, sans exposition de la partie active et peut fonctionner pendant une longue période dans un environnement défavorable.

Paramètre électrique de l'équipement de commutation

Je ne veux pas.	Nom de l'article				unité	Paramètre
1	Voltage nominal				KV	12,24
2	Courant nominal de la barre de bus				Une	630,1250
3	Courant nominal				Une	630
4	Fréquence nominale 1min				HZ	50/60
5	Courant de résistance à courte durée nominale				Les prix	Je vous en supplie,
6	Résistance au courant de pointe nominale				Les prix	50,63
7	Courant de courtoisie nominal				Les prix	50,63
8	Courant nominal de l'appareil de commutation de charge avec fil de fusible				Une	100
9	Courant de rupture de court-circuit nominal			le fusible	Les prix	31.5
				Disjoncteur	Les prix	20,25
10	Puissance de 1 min résister à la fréquence tension		(phase à phase/phase-sol/caisson)		KV	42/48, 65/79
	éclair résister à la tension (valeur maximale)		(phase à phase/phase à terre) (phase à phase/phase à terre)		KV	75/85, 125 ou 145
	Résistance du circuit	Appareil de commutation de charge			Pour les	130
		Armoire d'appareil composite (à l'exclusion de la résistance des fusibles)			Pour les	250
		Armoire à disjoncteurs SF6			Pour les	140
11	SF6 Pression nominale du gaz (20oC de pression de mesure)				MPa	0.04
12	SF6 Taux de fuite annuel du gaz					≤ 0,2%
13	Grade de protection (enceinte remplie de gaz)					Pour la protection contre la corrosion
