Unités principales et systèmes compacts C.A. d'anneau de Gis de Sf6 Rmu système mv de mécanisme plaqués de métal

Sf6 Rmu Mv Gis Rings Unités principales et systèmes de commutateurs compacts Ac métal - plaqué

Unités principales de l'anneau GIS MV RMU SF6 revêtues de métal AC et interrupteurs compacts

Résumé

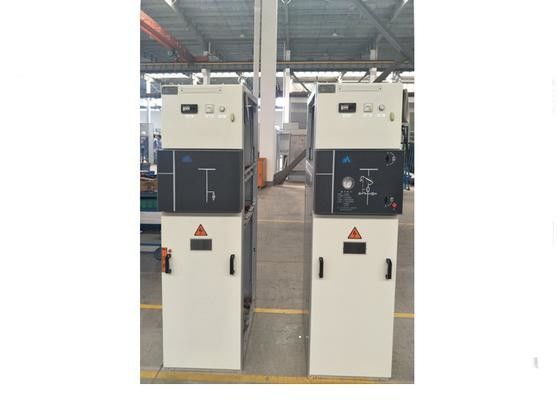

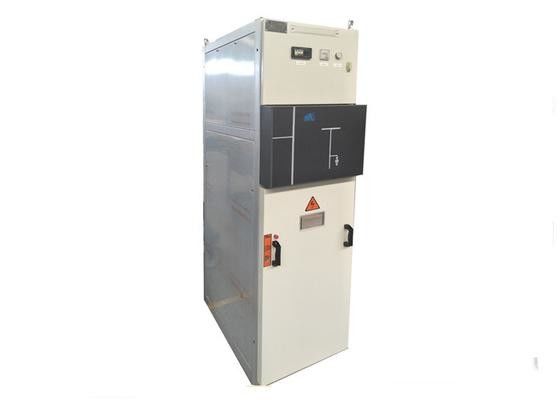

HXGN26-12 ((F) Switchgear SF6 RMU métallisé AC (ci-après dénommé¥RMU ¥),est conçu et étudié par notre société en absorbant et en digérant la technologie avancée à l'étranger et en combinant les besoins d'alimentation de l'État.

Caractéristiques

a. L'interrupteur principal est l'interrupteur de charge FN26-12 SF6.

b. Les trois phases sont disposées longitudinalement.

c. Deux mécanismes: action manuelle, action manuelle et action motrice.

d. Emballage: plaque d'acier entièrement enduite en aluminium et zinc.

e. Système fiable de protection et de verrouillage à cinq éléments.

f. Connexion facile par câblage du circuit de commande entre les cabines.

Condition de fonctionnement
a. Altitude ≤ 1000 m
b. Température de l'air ambiant: maximum + 40 °C minimum - 35 °C
c. Humidité relative: la valeur moyenne quotidienne ne doit pas dépasser 95%; la valeur moyenne mensuelle doit être
pas plus de 90%.
d. L'air ambiant ne doit pas être corrosif, ni pollué par des gaz combustibles, etc.
e. Fonction de prévention des tremblements de terre: accélération horizontale du sol de traitement0,2g et verticale
accélération0,1g en même temps, adopter résonance,sine,test d'onde de fouet, le facteur de sécurité devrait être plus
inférieure à 1.67


Paramètres
