Détails sur le produit:
Conditions de paiement et expédition:
|
| Structure: | type inclus retirable | Tension nominale: | 12KV |
|---|---|---|---|
| Courant évalué de busuar principal: | 200 A | Rupture du courant: | 31.5kA |
| Surligner: | les gis intoxiquent le mécanisme isolé,mécanisme moyen de tension |
||

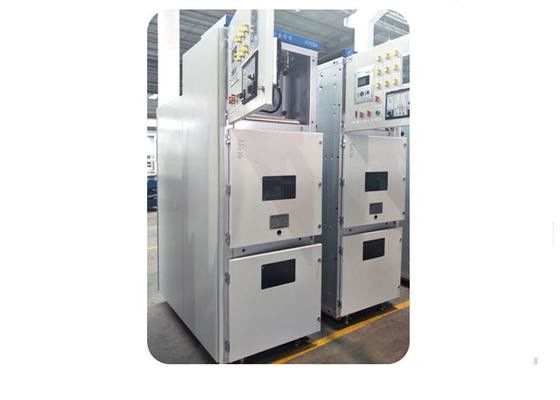

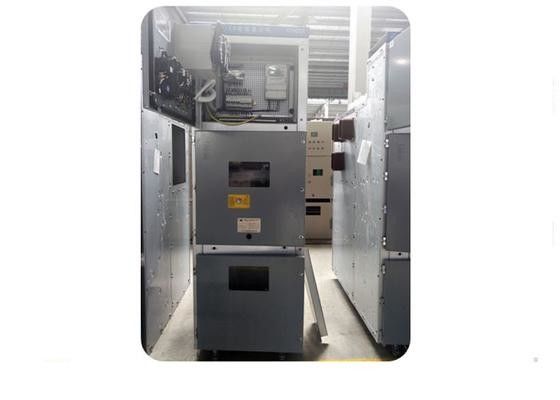

Mécanisme plaqué de métal à C.A., Cabinet de commutateur, boîte de Distrubution
Aperçu
Armoire incluse démontable plaquée de métal de commutateur de série de KYN (appelée l'armoire de commutateur pour faire court). Il s'applique pour la réception et la distribution de puissance dans 3.6-12Kv la barre omnibus simple triphasée à C.A. 50Hz et la barre omnibus simple sectionnant le système. Il a les fonctions de commander, de protéger et de surveiller le circuit.
Utilisant la condition :
1. La température générale : Pas au-dessus de que +40, moins de -5. Temperature35 égal.
2. Taille d'altitude pas au-dessus de que 1000M
3. Parent Humidity=90% (+25)
4. Fréquence de tremblement de terre pas plus de 8 degrés
5. Sans poussière, feu, corrosion ou d'autres articles dangereux autour
Paramètres techniques
| Caractéristiques techniques | ||||
| Tension évaluée | kilovolt | 12 | 17,5 | 24 |
| Tension de tenue de fréquence de puissance évaluée | kilovolt | 28 | 38 | 65 |
| Tension de tenue évaluée de tension de choc de foudre | crête de kilovolt | 75 | 95 | 125 |
| Courant évalué de tenue de courte durée - 3s | jusqu'à ka | 40 | 40 | 31,5 |
| Courant maximal évalué de tenue | jusqu'à ka | 100/125 | 100/125 | 80 |
| Classification interne IAC d'arc FL (R) - 1s | jusqu'à ka | 40 | 40 | 31,5 |
| Fréquence évaluée | Hertz | 50/60 | ||
|
Courant évalué - barre omnibus - Compartiment de C.B. - compartiment de contacteur |
jusqu'à ka |
3,150/4,000* 3,150/4,000* 400 |
3,150/4,000* 3,150/4,000* - |
2 500 2 500 - |
| Degré de protection | IP3X ou IP4X | |||
| Normes | LE CEI | |||
| Dimensions selon le type de compartiment (contacteur/vide ou disjoncteur SF6), le courant et la tension évalués. | ||||
| Largeur | millimètre | de 800 à 1000 | ||
| Taille | millimètre | 2 300 (2200) | ||
| Profondeur | millimètre | de 1,500to 1 660 | ||
