Sonnez le mécanisme moyen d'intérieur principal de tension des unités 12kv, mécanisme isolé par gaz de Gis

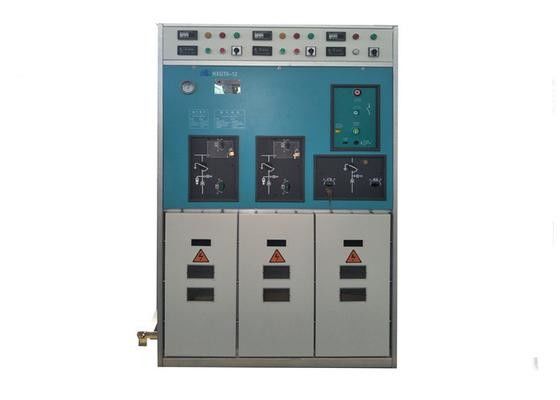

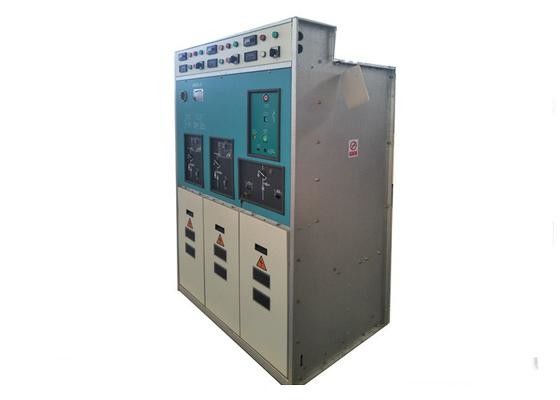

Unité principale de l'anneau 12KV à gaz intérieur - métal isolé - interrupteur fermé

Résumé

L'appareil de commutation est une sorte d'appareil composite qui scelle tous les circuits principaux d'un boîtier métallique et utilise du gaz SF6 comme milieu d'extinction et d'isolation.Il est adapté à l'alimentation en réseau d'anneau et à l'alimentation en double rayonnement dans le réseau d'alimentation 10 kV MVEn raison de l'utilisation de l'alimentation réseau d'anneau augmente la fiabilité de l'alimentation, il est particulièrement utilisé dans les usines minières, la zone résidentielle, les écoles,les parcsEn outre, en raison de sa connexion et de son installation pratiques, son petit volume, sa capacité de charge et sa capacité de charge,il est également utilisé dans la sous-station comme équipement haute tension du côté primaire.

Structure et principe

Le RMU est généralement constitué de trois compartiments (s'il y a lieu, il peut également être composé d'un compartiment, de deux compartiments, de trois compartiments ou plus,et il peut également être combiné par la barre de bus d'expansion)Les éléments primaires sont situés dans un boîtier fermé soudé par une plaque d'acier inoxydable d'une épaisseur de 3 mm.qui est utilisé comme support d'extinction d'arc et d'isolationLa pression du gaz à l'intérieur de l'enceinte remplie de gaz est surveillée par un manomètre.d'autres parties du boîtier sont utilisées pour l'installation et la fixation du boîtier rempli de gazLes composants qui ne se trouvent pas à l'intérieur du boîtier rempli de gaz sont situés ou installés à l'intérieur de ce boîtier. Cette partie du boîtier est faite d'une plaque d'acier zinc de haute qualité recouverte d'aluminium,qui est plié par un équipement de traitement de la tôle à commande numérique et relié par des boulons et écrous de haute résistanceLa porte de l'armoire est fabriquée par une courbure de haute qualité et terminée par un revêtement en plastique spray ou spry.

1. RMU est composé d'un réservoir de gaz, un compartiment mécanisme, un compartiment câble, un compartiment d'instruments, une barre de bus d'expansion, etc. À l'arrière du réservoir de gaz,il y a un dispositif à l'épreuve de l'explosion (non indiqué sur l'image)Lorsque la pression de l'arc interne est trop élevée, le gaz à haute pression à l'intérieur du réservoir est libéré de l'arrière de l'armoire par le dispositif anti-explosion.qui évite de nuire aux opérateurs.

2La structure de l'interrupteur de charge est de type arc chute, avec une forte capacité d'extinction d'arc.

3Le circuit de protection du transformateur est constitué par le fusible et la salle de commutation de charge. Le fusible limitant le courant HV est installé dans le boîtier isolant en résine époxy.l' épingle de tir se déclenche et l' interrupteur de charge s' ouvre.

4Dans chaque circuit fonctionnel, la charge et l'interrupteur sont tous équipés d'un mécanisme de commande manuel (ou à moteur) de ressort de charge,et le déconnecteur à trois positions et l'interrupteur de mise à la terre sont équipés d'un mécanisme de commande manuel du ressort de chargeIl y a un indicateur d'état.Le mécanisme de déconnexion à trois positions et le mécanisme de commutateur de terre sont équipés d'un cadenas qui peut être utilisé pour empêcher le mauvais fonctionnement du personnel non autorisé lorsque l'équipement n'est pas en marche.Il y a un dispositif de verrouillage à cinq positions dans le bouton de charge, un interrupteur à la terre, un disjoncteur, un débrancheur à trois positions, la porte de la cabine.
